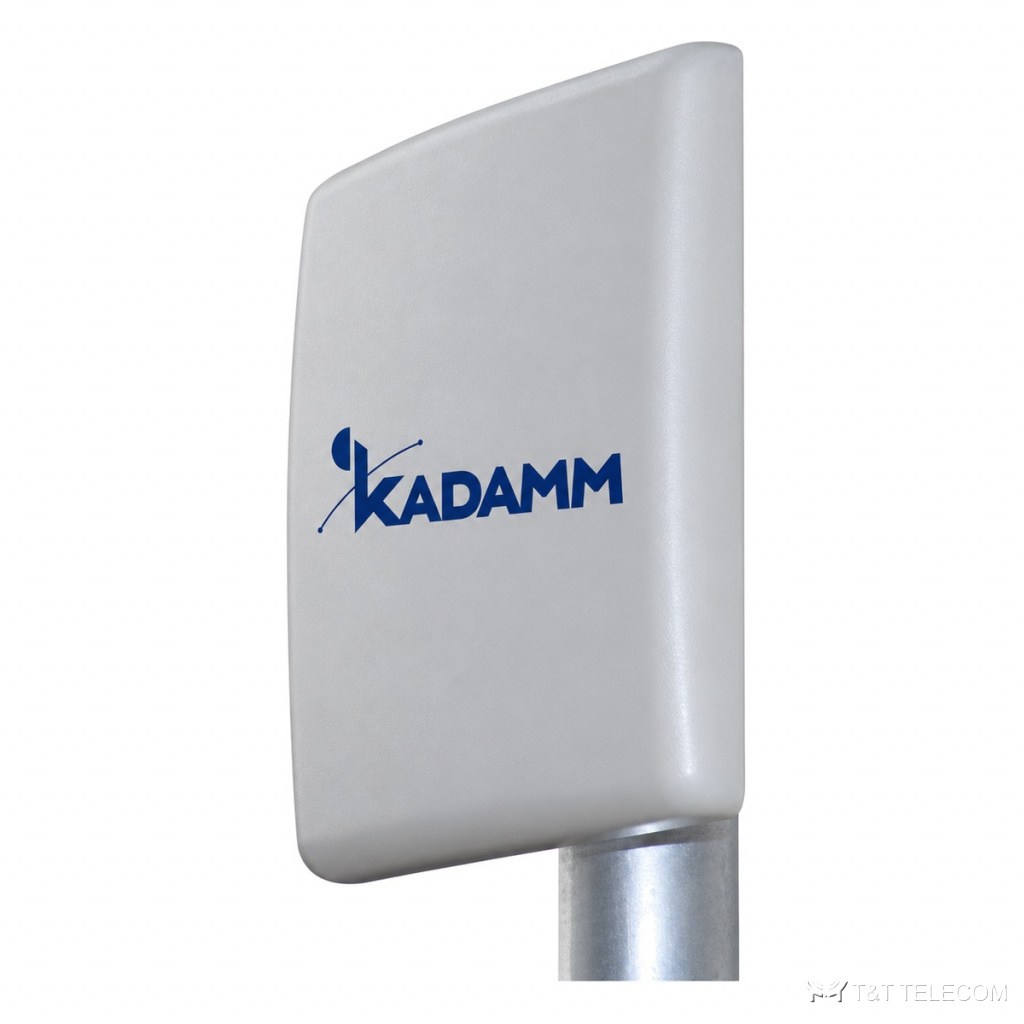

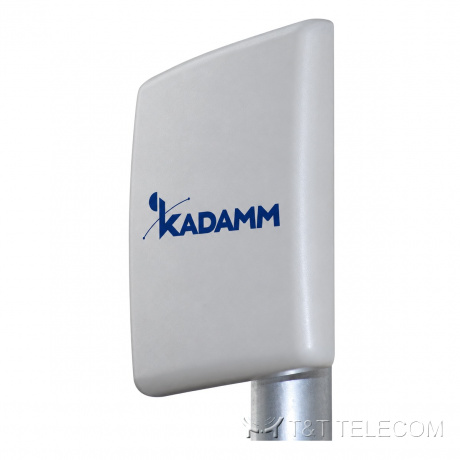

KADAMM APWD515814-2 — направленная антенна Wi-Fi 5150–5850 МГц, 14 дБи, 4 порта
Направленные антенны Wi-Fi
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APWD515814-2 — направленная антенна Wi-Fi. Для беспроводных сетей и радиомостов APWD515814-2 даёт нужную форму луча и усиление. Основные данные APWD515814-2: полоса 5150–5850 МГц; усиление 14 дБи; ширина луча 32°; поляризация две линейные (v+h); разъёмы 4×N; мощность до 100 Вт.
Для каких задач
- Диапазоны APWD515814-2: Wi-Fi 5 ГГц.
- Радиомосты и точки доступа операторов — APWD515814-2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 5150–5850 МГц |
| Коэффициент усиления, дБи | 14 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 32° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 32° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Электрический наклон | 0° |
| Развязка между входами, дБ | ≥25 |
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 190 × 190 × 31 мм |
| Масса антенны | 0,7 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | PC |
| Механический наклон | ± 20° |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Ø30–70 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой APWD515814-2 — 5150–5850 МГц.
- Коэффициент усиления APWD515814-2 — 14 дБи; больше усиление — уже луч.
- Ширина луча APWD515814-2: в горизонтальной плоскости 32°, в вертикальной 32°.
- Наклон луча APWD515814-2: 0°.
- Под разъёмы APWD515814-2 (4×N) подбирают джамперы и переходы.
- Монтаж APWD515814-2: Ø30–70 мм.
- Габариты и масса APWD515814-2: 190 × 190 × 31 мм, 0,7 кг.
Поставка и документы
Поставляем KADAMM APWD515814-2 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у APWD515814-2?
14 дБи. Ширина луча — 32°.
Как крепится APWD515814-2?
Ø.30–70 мм
Что нужно для подбора APWD515814-2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APWD515814-2.
