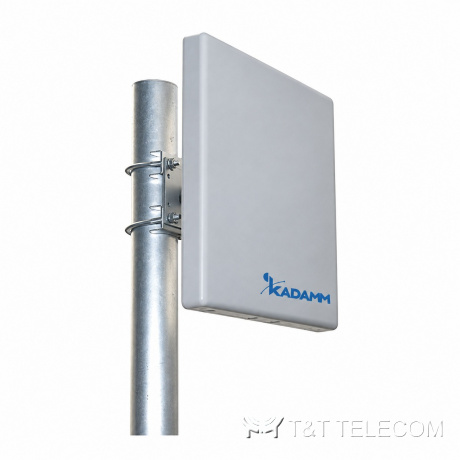

KADAMM APWD245815 — направленная антенна Wi-Fi 2400–5850 МГц, 15 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

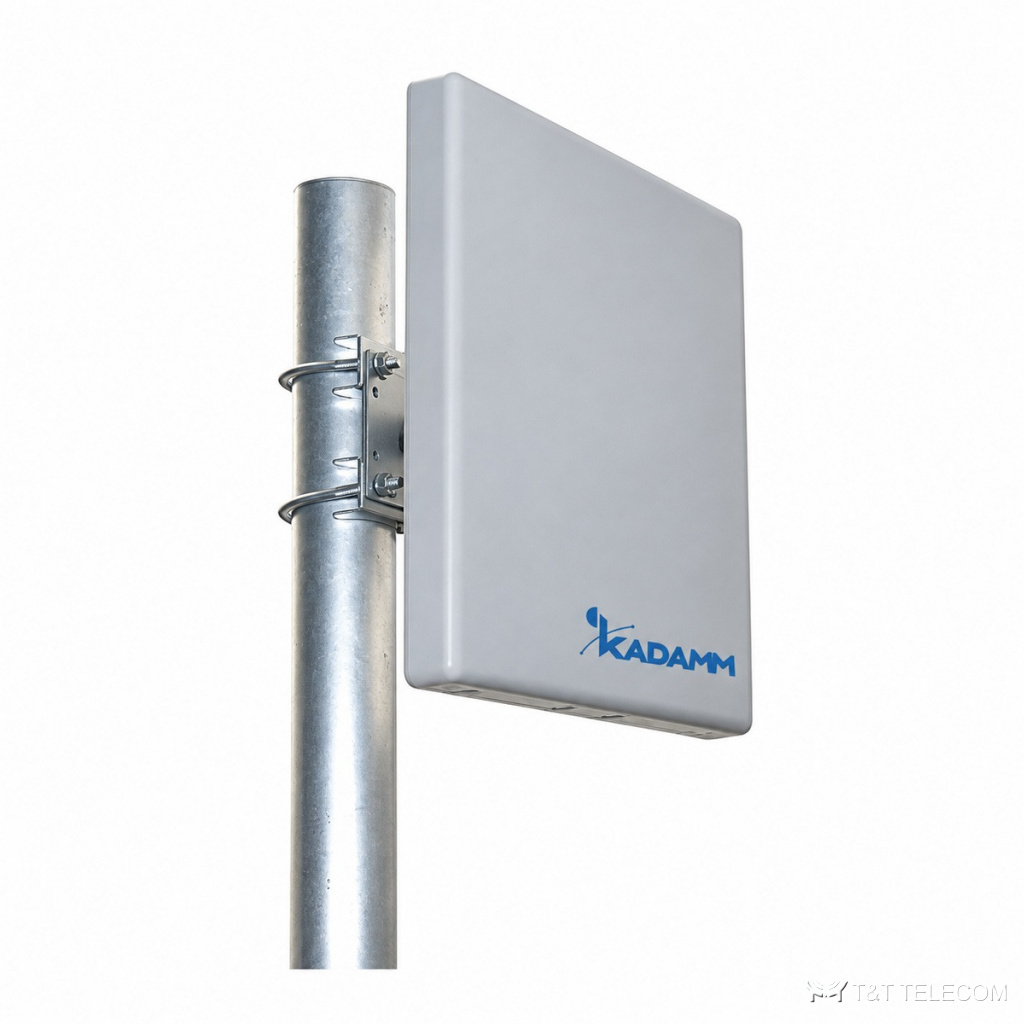

KADAMM APWD245815 — направленная антенна Wi-Fi. APWD245815 расширяет зону Wi-Fi: её подключают к точке доступа или радиомосту на улице и в помещениях. Ключевые параметры APWD245815: полоса 2400–2500 МГц и 5150–5850 МГц; усиление 15 дБи; ширина луча 35°; поляризация две линейные (v+h); разъёмы 4×N; мощность до 50 Вт.
Область применения
- Полоса APWD245815 охватывает Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
- Радиомосты и точки доступа операторов — APWD245815.
Технические характеристики
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 15 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 5150–5850 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 15 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥23 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Две линейные (V+H) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 260 × 260 × 35 мм |
| Размеры упаковки | 280 × 280 × 100 мм |
| Масса антенны | 0,78 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −20…20° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø30–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой APWD245815 — 2400–2500 МГц и 5150–5850 МГц.
- Усиление APWD245815 — 15 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча APWD245815: в горизонтальной плоскости 35°, в вертикальной 30°.
- Наклон луча APWD245815: 0°.
- Под разъёмы APWD245815 (4×N) подбирают джамперы и переходы.
- Монтаж APWD245815: Ø30–50 мм.
- Габариты и масса APWD245815: 260 × 260 × 35 мм, 0,78 кг.
Поставка и документы
KADAMM APWD245815 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора APWD245815?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APWD245815.
Какие частоты поддерживает APWD245815?
Рабочая полоса APWD245815 — 2400–2500 МГц и 5150–5850 МГц. Это Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц.
Какой разъём у APWD245815?
4×N. Другие исполнения — уточняйте при заказе.
