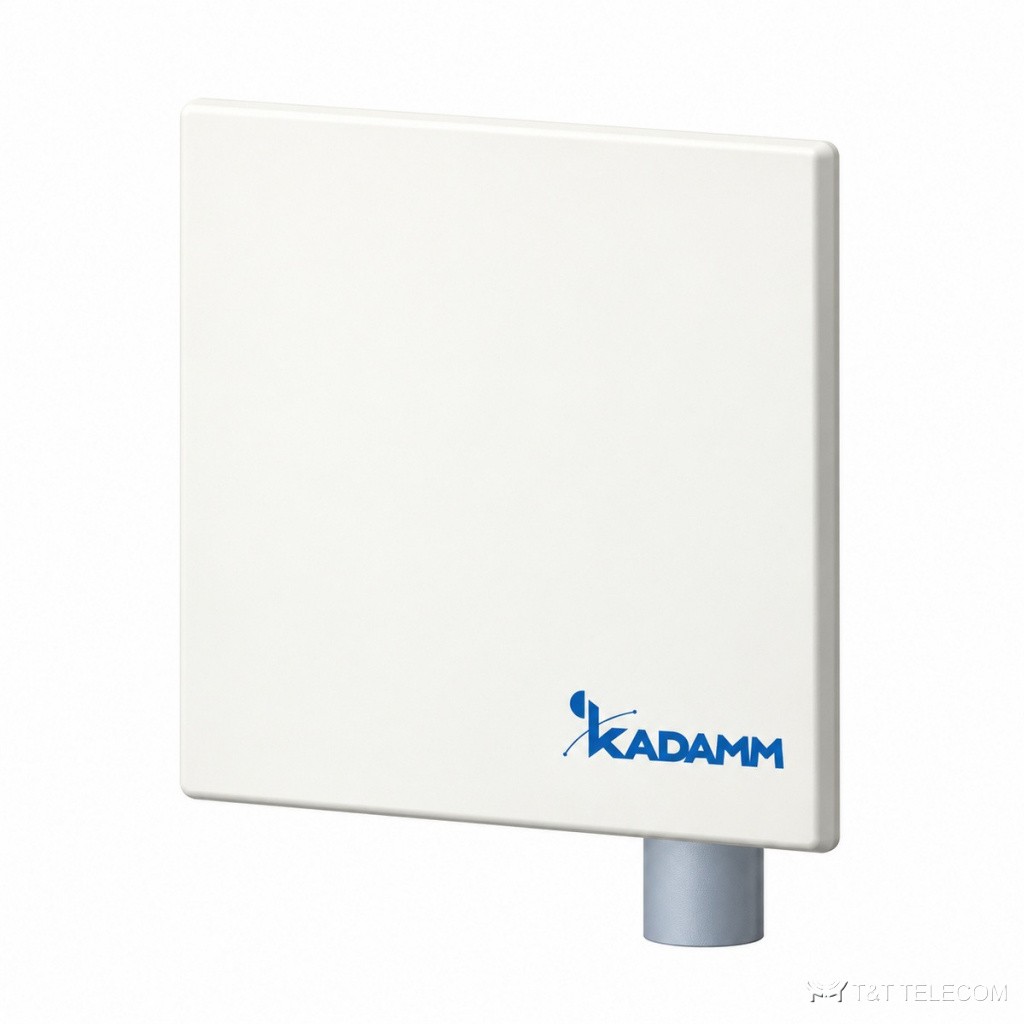

KADAMM APW496123 — направленная антенна Wi-Fi 5 ГГц (4900–6100 МГц), 23 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM APW496123: направленная антенна Wi-Fi. Для беспроводных сетей и радиомостов APW496123 даёт нужную форму луча и усиление. Основные данные APW496123: полоса 4900–5500 МГц и 5500–6100 МГц; усиление 23 дБи; ширина луча 12°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Область применения
- Радиомосты и точки доступа операторов — APW496123.
Технические характеристики
Система 4900–5500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 22 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 11,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥28 |
| КСВН | ≤2,0 |
Система 5500–6100 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 23 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 10,5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥28 |
| КСВН | ≤2,0 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 315 × 315 × 15 мм |
| Масса антенны | 1,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы APW496123: 4900–5500 МГц и 5500–6100 МГц.
- Коэффициент усиления APW496123 — 23 дБи; больше усиление — уже луч.
- Ширина луча APW496123: в горизонтальной плоскости 12°, в вертикальной 11,5°.
- Под разъёмы APW496123 (1×N) подбирают джамперы и переходы.
- Монтаж APW496123: Ø30–50 мм.
- Габариты и масса APW496123: 315 × 315 × 15 мм, 1,1 кг.
Поставка и документы
KADAMM APW496123 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора APW496123?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APW496123.
Какие частоты поддерживает APW496123?
Рабочая полоса APW496123 — 4900–5500 МГц и 5500–6100 МГц.
Какой разъём у APW496123?
1×N. Другие исполнения — уточняйте при заказе.
