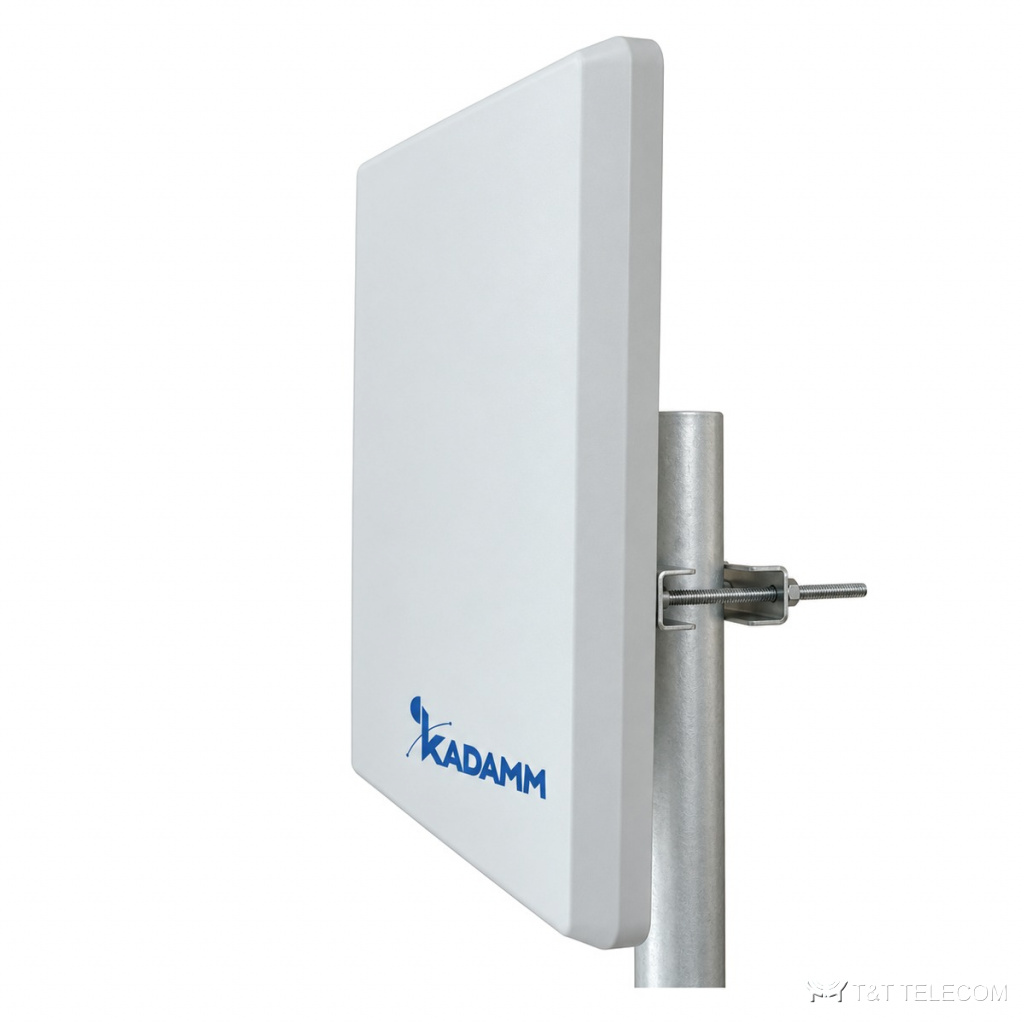

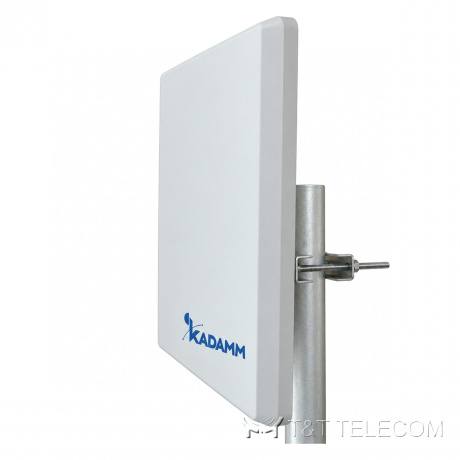

KADAMM APWX516119 — двухдиапазонная направленная антенна Wi-Fi 5125–5850 / 5850–6100 МГц, 19 дБи, 3 порта

KADAMM APWX516119 — двухдиапазонная направленная антенна Wi-Fi 5125–5850 / 5850–6100 МГц, 19 дБи, 3 порта
Направленные антенны Wi-Fi
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM APWX516119 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM APWX516119: направленная антенна Wi-Fi. APWX516119 расширяет зону Wi-Fi: её подключают к точке доступа или радиомосту на улице и в помещениях. Коротко о APWX516119: полоса 5125–5850 МГц и 5850–6100 МГц; усиление 19 дБи; ширина луча 22°; поляризация ±45° и вертикальная; разъёмы 3×N; мощность до 10 Вт.

Для каких задач

  • Диапазоны APWX516119: Wi-Fi 5 ГГц.
  • Уличные и внутренние сети Wi-Fi — APWX516119.

Технические характеристики

Система 5125–5850 МГц

ПараметрЗначение
Коэффициент усиления, дБи19
Ширина ДН по уровню −3 дБ, горизонтальная плоскость22(вертикальная)°
Ширина ДН по уровню −3 дБ, вертикальная плоскость14(вертикальная)°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥25
КСВН≤2
Развязка между входами, дБ≥25

Система 5850–6100 МГц

ПараметрЗначение
Коэффициент усиления, дБи18
Ширина ДН по уровню −3 дБ, горизонтальная плоскость20( ± 45)°
Ширина ДН по уровню −3 дБ, вертикальная плоскость19( ± 45)°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥25
КСВН≤2
Развязка между входами, дБ≥25

Общие параметры

ПараметрЗначение
Поляризация±45° и вертикальная
КСВН≤2
Входное сопротивление50 Ом
Максимальная мощность на порт10 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмы3 × розетка N (IEC 61169-16)
Размеры (В × Ш × Г)380 × 380 × 33 мм
Масса антенны1,3 кг
Креплениена мачту (трубу)

Подбор под объект

  • Рабочие частоты системы должны лежать внутри полосы APWX516119: 5125–5850 МГц и 5850–6100 МГц.
  • Усиление APWX516119 — 19 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча APWX516119: в горизонтальной плоскости 22°, в вертикальной 14(вертикальная)°.
  • Разъёмы APWX516119 — 3×N; кабельные сборки готовят под них заранее.
  • Монтаж APWX516119: на мачту (трубу).
  • Габариты и масса APWX516119: 380 × 380 × 33 мм, 1,3 кг.

Поставка и документы

KADAMM APWX516119 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какое усиление у APWX516119?
19 дБи. Ширина луча — 22°.

Как крепится APWX516119?
Н.а мачту (трубу)

Что нужно для подбора APWX516119?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект APWX516119.
