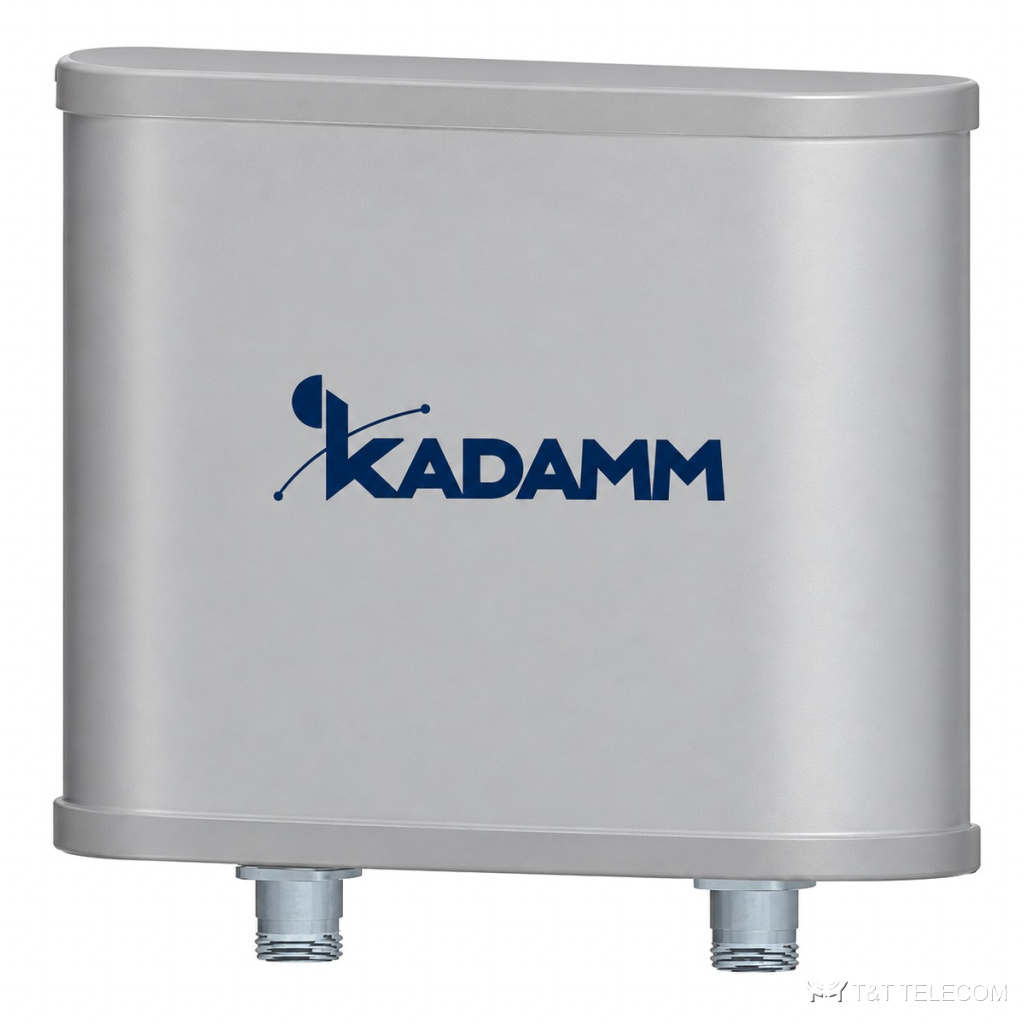

KADAMM APW2420DP16 — направленная антенна Wi-Fi 2400–2500 МГц, 16 дБи, 2 порта

KADAMM APW2420DP16 — направленная антенна Wi-Fi 2400–2500 МГц, 16 дБи, 2 порта
Направленные антенны Wi-Fi
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM APW2420DP16 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM APW2420DP16 — направленная антенна Wi-Fi. Для беспроводных сетей и радиомостов APW2420DP16 даёт нужную форму луча и усиление. Ключевые параметры APW2420DP16: полоса 2400–2500 МГц; усиление 16 дБи; ширина луча 20°; поляризация ±45°; разъёмы 2×N; мощность до 200 Вт.

Для каких задач

  • Диапазоны APW2420DP16: Wi-Fi 2,4 ГГц.
  • Радиомосты и точки доступа операторов — APW2420DP16.

Технические характеристики

ПараметрЗначение
Диапазон частот2400–2500 МГц
Коэффициент усиления, дБи16
Ширина ДН по уровню −3 дБ, горизонтальная плоскость20°
Ширина ДН по уровню −3 дБ, вертикальная плоскость30°
Коэффициент защитного действия (отношение вперёд/назад), дБ≥25
Поляризационная развязка (кроссполяризационная), дБ≥15 (при ±60°: ≥10)
Развязка между входами, дБ≥30
Поляризация±45°
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмы2 × розетка N (IEC 61169-16)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)280 × 320 × 80 мм
Размеры упаковки380 × 400 × 170 мм
Масса антенны2,7 кг
Максимальная скорость ветра60 м/с
Материал радомаНепластифицированный ПВХ (uPVC)
Механический наклон0–15°
Рабочая температура−40…+60 °C
Крепление на трубуØ35–70 мм

Как подобрать

  • Сверьте частоты своей сети с полосой APW2420DP16 — 2400–2500 МГц.
  • Коэффициент усиления APW2420DP16 — 16 дБи; больше усиление — уже луч.
  • Ширина луча APW2420DP16: в горизонтальной плоскости 20°, в вертикальной 30°.
  • Под разъёмы APW2420DP16 (2×N) подбирают джамперы и переходы.
  • Монтаж APW2420DP16: Ø35–70 мм.
  • Габариты и масса APW2420DP16: 280 × 320 × 80 мм, 2,7 кг.

Поставка и документы

Поставляем KADAMM APW2420DP16 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие частоты поддерживает APW2420DP16?
Рабочая полоса APW2420DP16 — 2400–2500 МГц. Это Wi-Fi 2,4 ГГц.

Какой разъём у APW2420DP16?
2×N. Другие исполнения — уточняйте при заказе.

Какое усиление у APW2420DP16?
16 дБи. Ширина луча — 20°.
