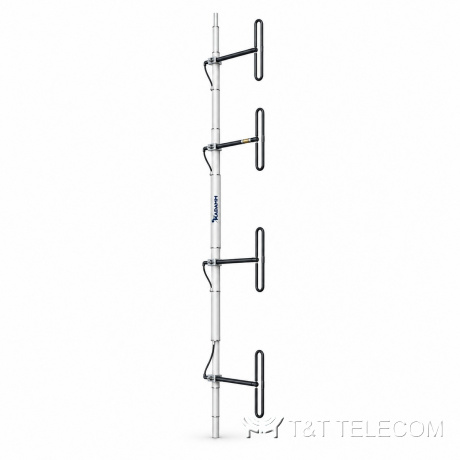

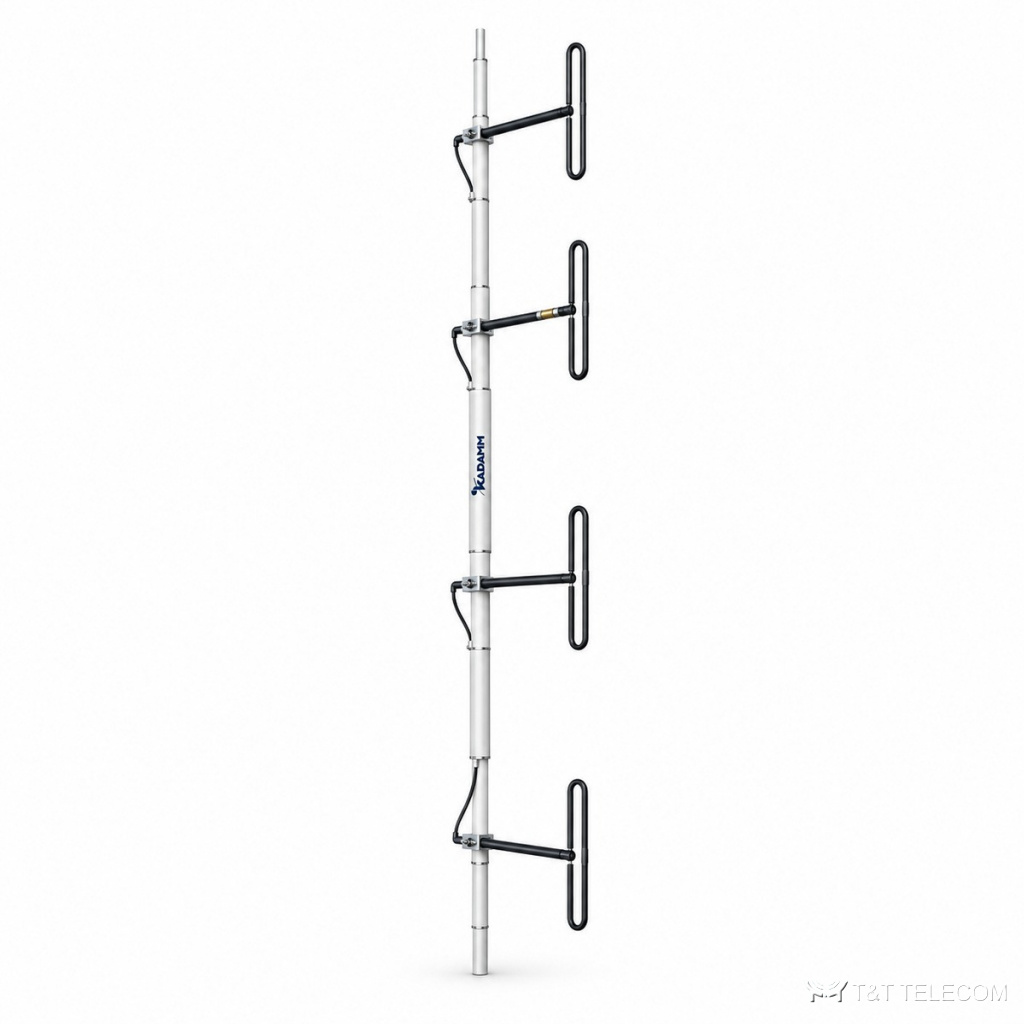

KADAMM AD4150 — дипольная антенная решётка (вибраторная) 146–174 МГц, 8,15 дБи, 1 порт
Дипольные антенны VHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AD4150 — дипольная антенна для стационарной радиостанции. Через AD4150 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AD4150: полоса 146–174 МГц; усиление 8,15 дБи; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 400 Вт.
Где применяют
- Ведомственные и технологические радиосети — AD4150.
- Ретрансляторы и базовые станции на мачтах и крышах — AD4150.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 146–174 МГц |
| Коэффициент усиления, дБи | 8,15 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 18° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 400 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 7/16 DIN (опционально) (IEC 61169-4) |
| Размеры (В × Ш × Г) | 4953 × 900 мм |
| Масса антенны | 13 кг |
| Максимальная скорость ветра | 216 км/ч |
| Рабочая температура | −50…+70 °C |
| Крепление на трубу | Ø50–60 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AD4150: 146–174 МГц.
- Коэффициент усиления AD4150 — 8,15 дБи; больше усиление — уже луч.
- Ширина луча AD4150: в вертикальной 18°.
- Под разъёмы AD4150 (1×7-16 DIN) подбирают джамперы и переходы.
- Монтаж AD4150: Ø50–60 мм.
- Габариты и масса AD4150: 4953 × 900 мм, 13 кг.
Поставка и документы
Подберём KADAMM AD4150 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится AD4150?
Ø.50–60 мм
Что нужно для подбора AD4150?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AD4150.
Какие частоты поддерживает AD4150?
Рабочая полоса AD4150 — 146–174 МГц.
