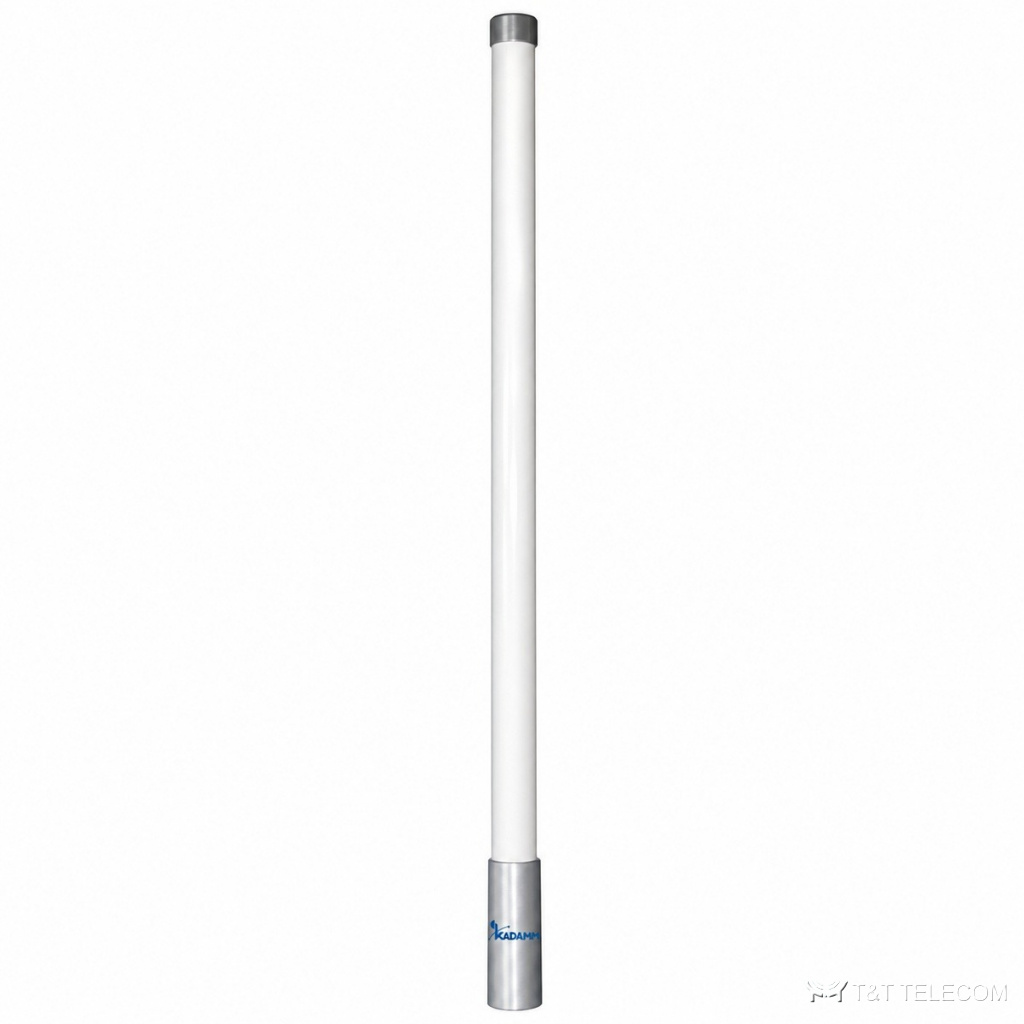

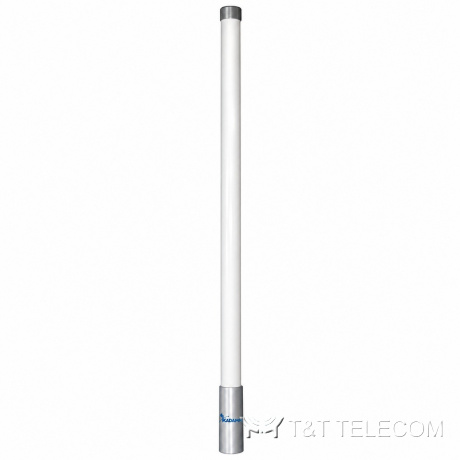

KADAMM AC-820105 — всенаправленная коллинеарная антенна 821–894 МГц (868 МГц), 10,5 дБи
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-820105 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-820105 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Ключевые параметры AC-820105: полоса 821–894 МГц; усиление 10,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×7-16 DIN; мощность до 500 Вт.
Где применяют
- Диапазоны AC-820105: ISM 868 МГц.
- Ведомственные и технологические радиосети — AC-820105.
- Стационарные пульты и диспетчерские — AC-820105.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 821–894 МГц |
| Коэффициент усиления, дБи | 10,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 7/16 DIN (IEC 61169-4) |
| Размеры (В × Ш × Г) | Ø70 × 3205 ± 20 мм |
| Масса антенны | 4,85 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Крепление на трубу | Ø80–95 мм |
Как подобрать
- Сверьте частоты своей сети с полосой AC-820105 — 821–894 МГц.
- Коэффициент усиления AC-820105 — 10,5 дБи; больше усиление — уже луч.
- Ширина луча AC-820105: в горизонтальной плоскости 360°, в вертикальной 7°.
- Разъёмы AC-820105 — 1×7-16 DIN; кабельные сборки готовят под них заранее.
- Монтаж AC-820105: Ø80–95 мм.
- Габариты и масса AC-820105: Ø70 × 3205 ± 20 мм, 4,85 кг.
Поставка и документы
Подберём KADAMM AC-820105 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AC-820105?
1×7-16 DIN. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-820105?
10,5 дБи. Ширина луча — 360°.
Как крепится AC-820105?
Ø.80–95 мм
