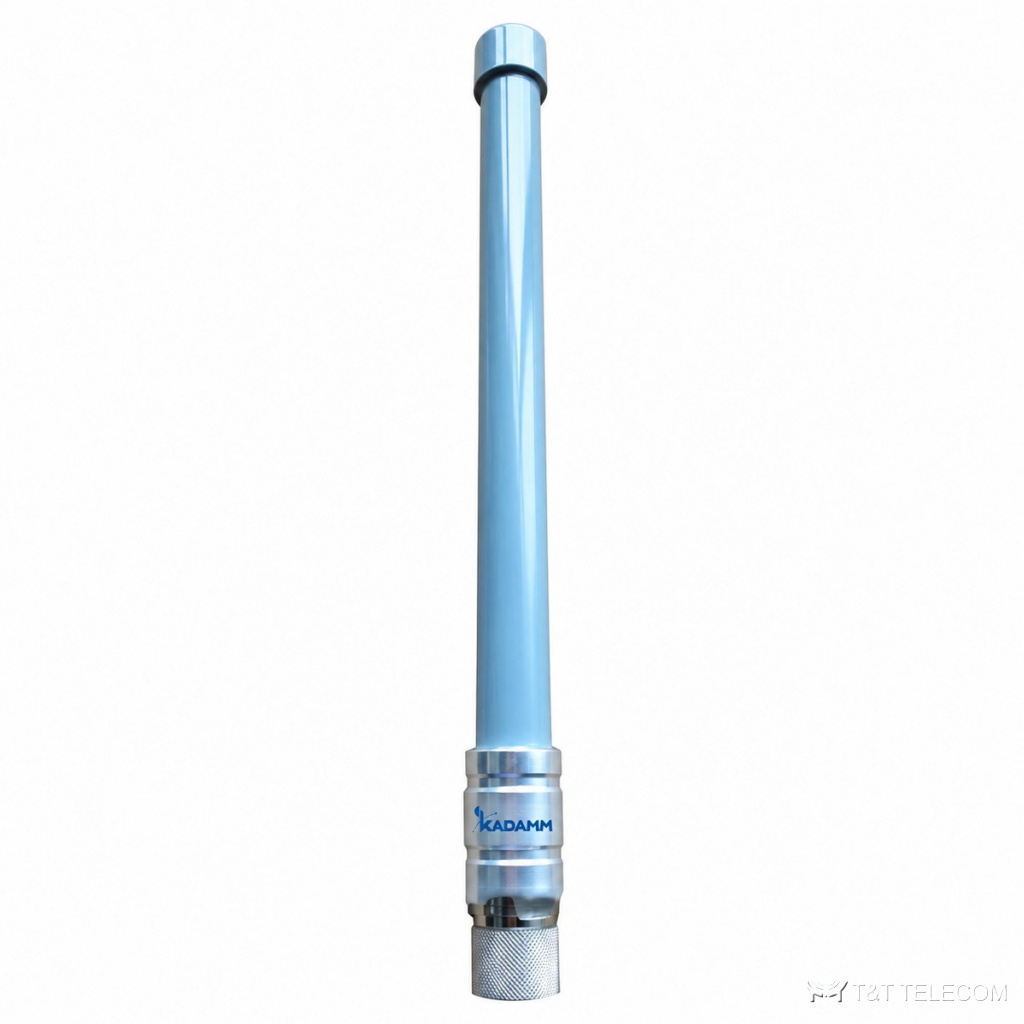

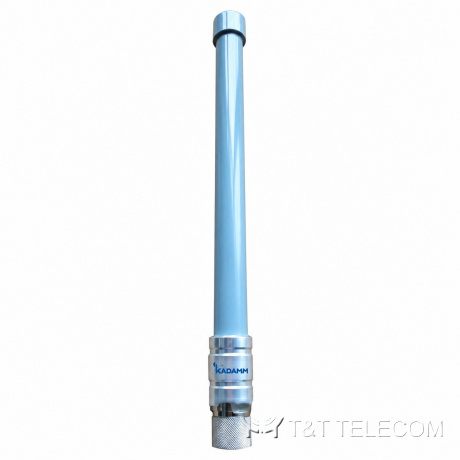

KADAMM AC-81005 — всенаправленная коллинеарная антенна 810–970 МГц (868 МГц), 5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-81005 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-81005 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Ключевые параметры AC-81005: полоса 810–970 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.
Где применяют
- Полоса AC-81005 охватывает GSM-900 и LTE-900, ISM 868 МГц.
- Ведомственные и технологические радиосети — AC-81005.
- Стационарные пульты и диспетчерские — AC-81005.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 810–970 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤2,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø24 × (600 ± 5) мм |
| Масса антенны | 0,23 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AC-81005: 810–970 МГц.
- Коэффициент усиления AC-81005 — 5 дБи; больше усиление — уже луч.
- Ширина луча AC-81005: в горизонтальной плоскости 360°, в вертикальной 35°.
- Под разъёмы AC-81005 (1×N) подбирают джамперы и переходы.
- Габариты и масса AC-81005: Ø24 × (600 ± 5) мм, 0,23 кг.
Поставка и документы
Поставляем KADAMM AC-81005 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AC-81005?
5 дБи. Ширина луча — 360°.
Что нужно для подбора AC-81005?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-81005.
Какие частоты поддерживает AC-81005?
Рабочая полоса AC-81005 — 810–970 МГц. Это GSM-900 и LTE-900, ISM 868 МГц.
