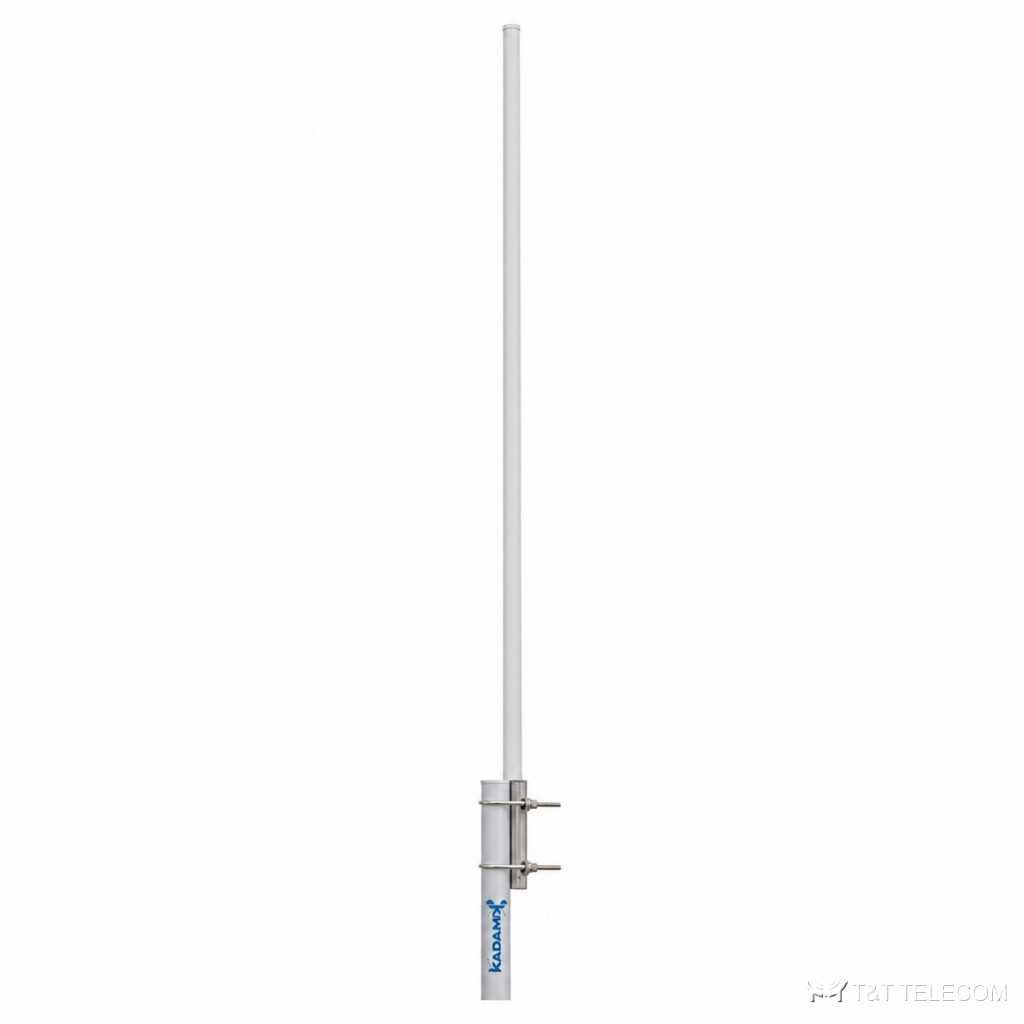

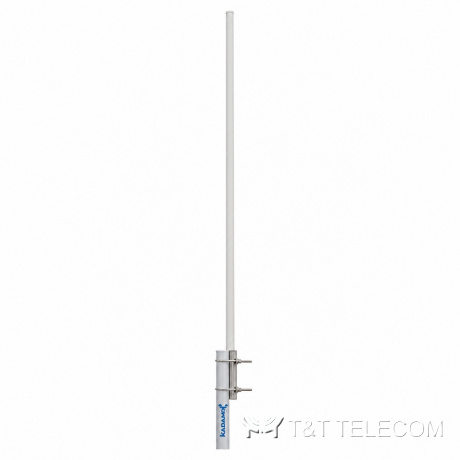

KADAMM AC-800105 — всенаправленная коллинеарная антенна 806–866 МГц, 10,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-800105: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-800105 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Основные данные AC-800105: полоса 806–866 МГц; усиление 10,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 7/16 DIN / N; мощность до 250 Вт.
Область применения
- Ведомственные и технологические радиосети — AC-800105.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-800105.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | 10,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт |
Исполнения
| Артикул | Диапазон частот, МГц | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|
| KADAMM AC-800105 | 806–866 | 7° | розетка 7/16 DIN | Ø60×(3160±5) | 4 |
| KADAMM AC-800105-2 | 806–960 | 10,2° | розетка N или по заказу | 3160 | 5,3 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Размеры упаковки | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 4–5,3 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+65 °C |
Как подобрать
- Сверьте частоты своей сети с полосой AC-800105 — 806–866 МГц.
- Коэффициент усиления AC-800105 — 10,5 дБи; больше усиление — уже луч.
- Ширина луча AC-800105: в горизонтальной плоскости 360°, в вертикальной по исполнению (см. таблицу «Исполнения»).
- Разъёмы AC-800105 — 7/16 DIN / N; кабельные сборки готовят под них заранее.
- Габариты и масса AC-800105: по исполнению (см. таблицу «Исполнения»), 4–5,3 кг.
Поставка и документы
KADAMM AC-800105 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AC-800105?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-800105.
Какие частоты поддерживает AC-800105?
Рабочая полоса AC-800105 — 806–866 МГц.
Какой разъём у AC-800105?
7/16 DIN / N. Другие исполнения — уточняйте при заказе.
