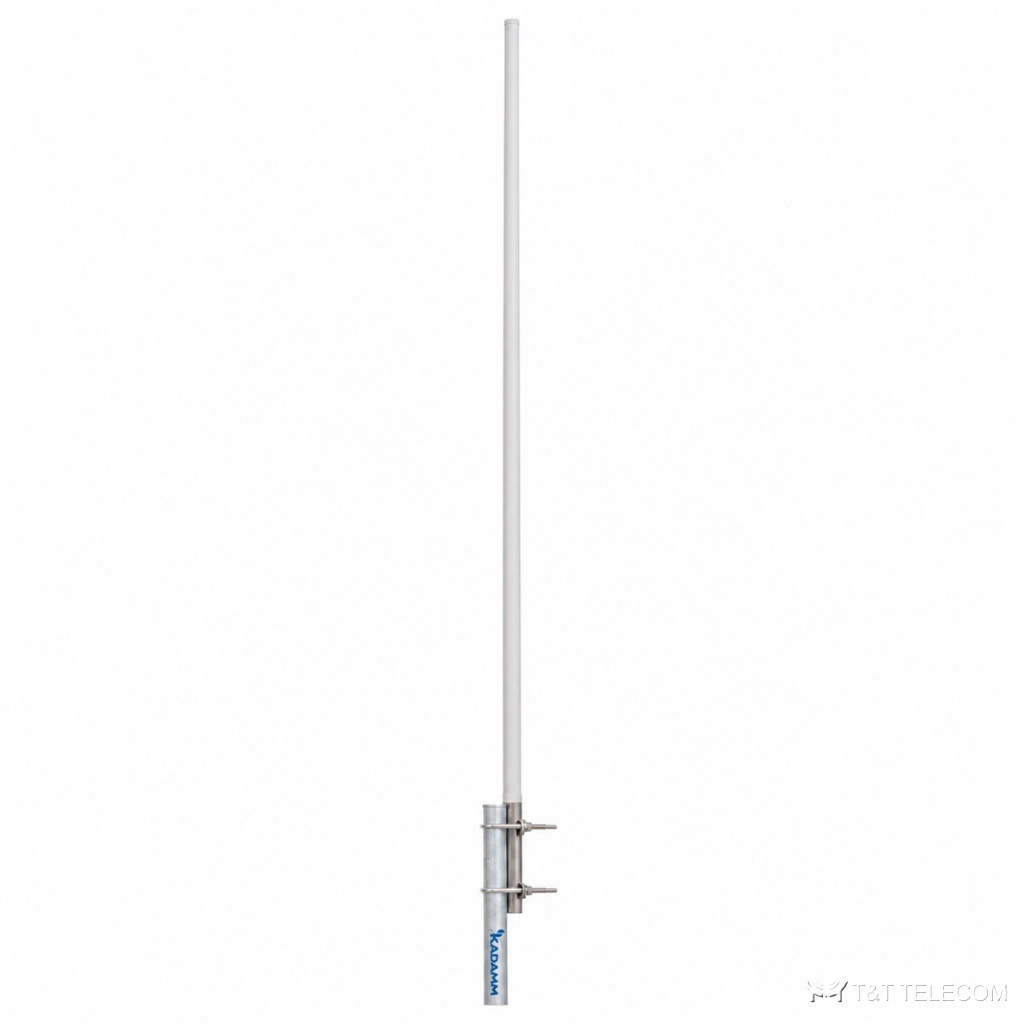

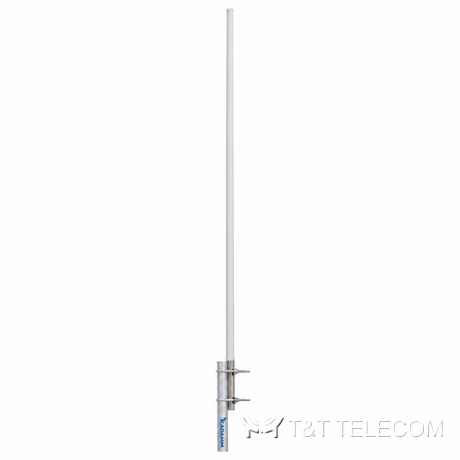

KADAMM AC-80010 — всенаправленная коллинеарная антенна 806–960 МГц (868 МГц), 10 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-80010 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-80010 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Основные данные AC-80010: полоса 806–960 МГц; усиление 10 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Через AC-80010 работают GSM-900 и LTE-900, ISM 868 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-80010.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-80010.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 806–960 МГц |
| Коэффициент усиления, дБи | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Высота | 2500 мм |
| Масса антенны | 2,5 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-80010: 806–960 МГц.
- Усиление AC-80010 — 10 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-80010: в горизонтальной плоскости 360°, в вертикальной 10,5°.
- Под разъёмы AC-80010 (1×N) подбирают джамперы и переходы.
- Монтаж AC-80010: Ø40–50 мм.
- Габариты и масса AC-80010: 2,5 кг.
Поставка и документы
Поставляем KADAMM AC-80010 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AC-80010?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-80010.
Какие частоты поддерживает AC-80010?
Рабочая полоса AC-80010 — 806–960 МГц. Это GSM-900 и LTE-900, ISM 868 МГц.
Какой разъём у AC-80010?
1×N. Другие исполнения — уточняйте при заказе.
