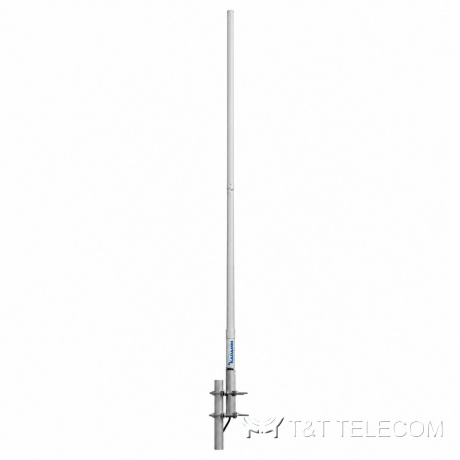

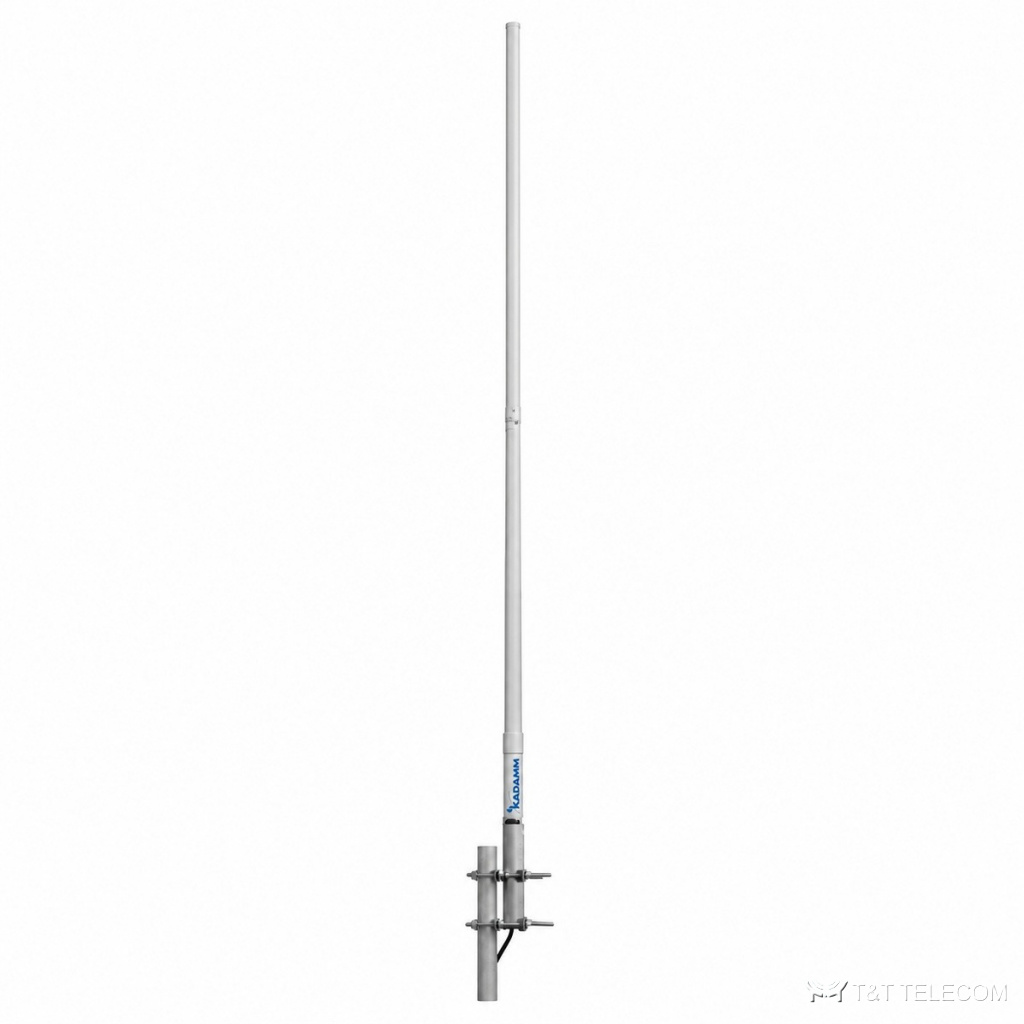

KADAMM AC-76010 — всенаправленная коллинеарная антенна 765–795 МГц, 10,2 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-76010 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-76010 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о AC-76010: полоса 765–795 МГц; усиление 10,2 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-76010.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-76010.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 765–795 МГц |
| Коэффициент усиления, дБи | 10,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Высота | 3950 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AC-76010: 765–795 МГц.
- Усиление AC-76010 — 10,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-76010: в горизонтальной плоскости 360°, в вертикальной 10°.
- Под разъёмы AC-76010 (1×N) подбирают джамперы и переходы.
Поставка и документы
Поставляем KADAMM AC-76010 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AC-76010?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-76010?
10,2 дБи. Ширина луча — 360°.
Что нужно для подбора AC-76010?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-76010.
