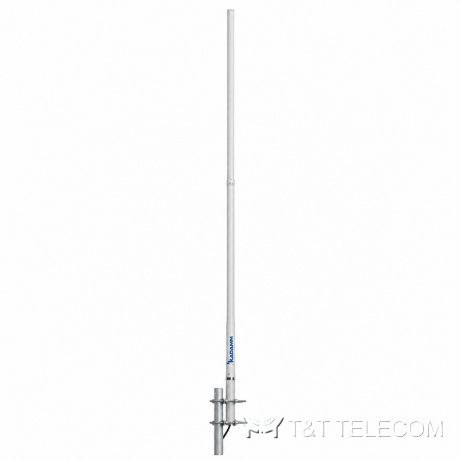

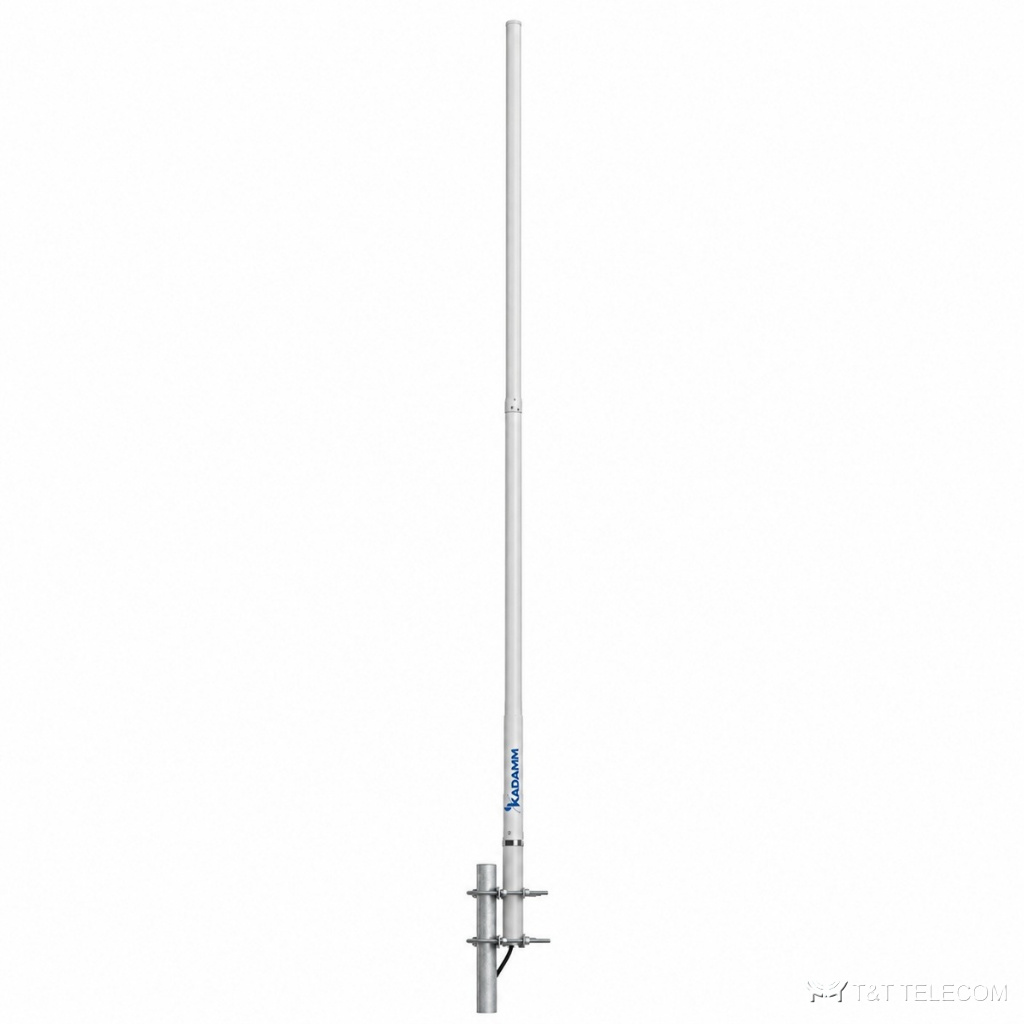

KADAMM AC-69011 — всенаправленная коллинеарная антенна 690–800 МГц, 11 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-69011 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-69011 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Ключевые параметры AC-69011: полоса 690–800 МГц; усиление 11 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Ведомственные и технологические радиосети — AC-69011.
- Стационарные пульты и диспетчерские — AC-69011.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 690–800 МГц |
| Коэффициент усиления, дБи | 11 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Высота | 3200 мм |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AC-69011: 690–800 МГц.
- Усиление AC-69011 — 11 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-69011: в горизонтальной плоскости 360°, в вертикальной 10°.
- Разъёмы AC-69011 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-69011: Ø40–50 мм.
Поставка и документы
Поставляем KADAMM AC-69011 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AC-69011?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-69011.
Какие частоты поддерживает AC-69011?
Рабочая полоса AC-69011 — 690–800 МГц.
Какой разъём у AC-69011?
1×N. Другие исполнения — уточняйте при заказе.
