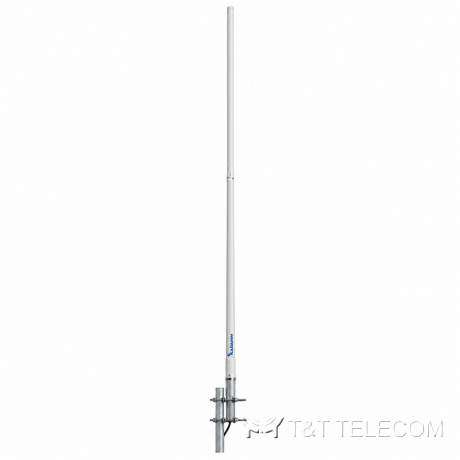

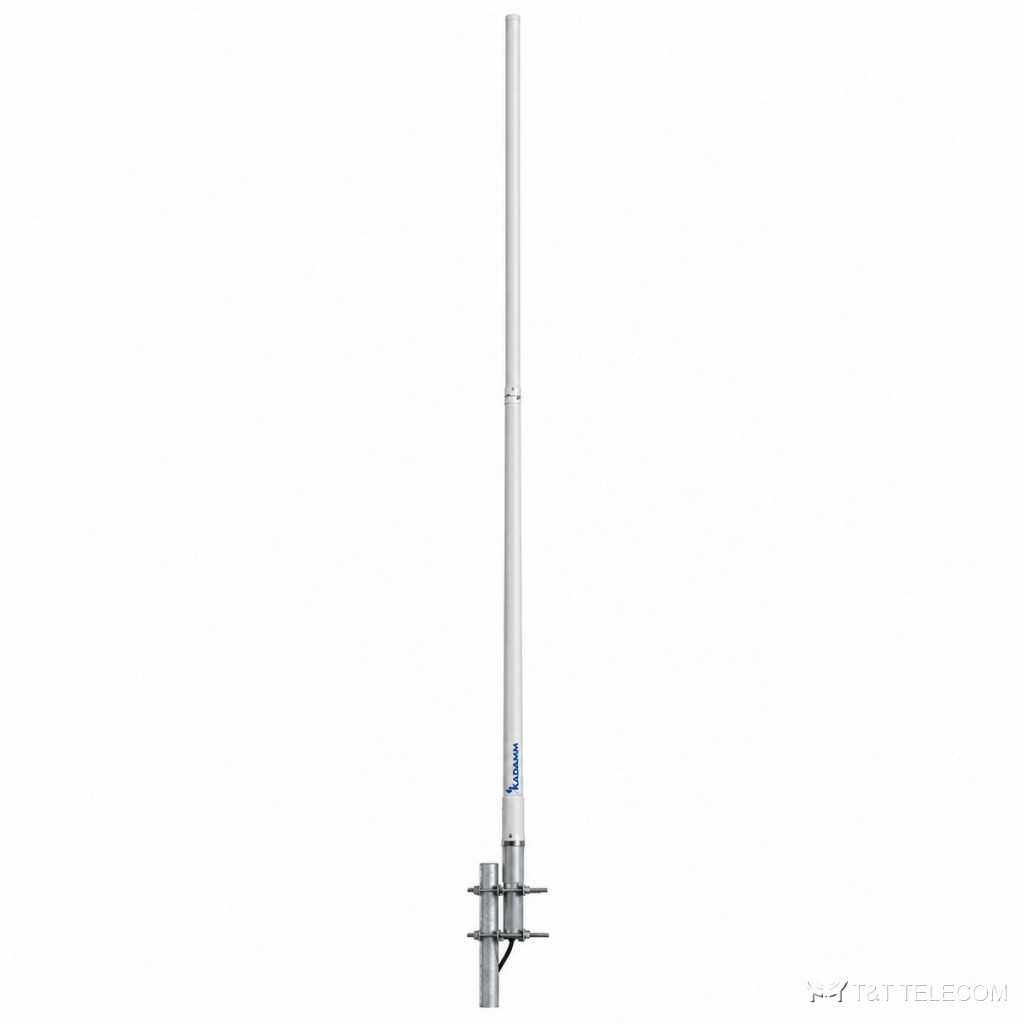

KADAMM AC-69008 — всенаправленная коллинеарная антенна 690–800 МГц, 8 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-69008: коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-69008 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Основные данные AC-69008: полоса 690–800 МГц; усиление 8 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-69008.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-69008.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 690–800 МГц |
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 16° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Высота | 1800 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-69008: 690–800 МГц.
- Усиление AC-69008 — 8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-69008: в горизонтальной плоскости 360°, в вертикальной 16°.
- Разъёмы AC-69008 — 1×N; кабельные сборки готовят под них заранее.
Поставка и документы
KADAMM AC-69008 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у AC-69008?
8 дБи. Ширина луча — 360°.
Что нужно для подбора AC-69008?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-69008.
Какие частоты поддерживает AC-69008?
Рабочая полоса AC-69008 — 690–800 МГц.
