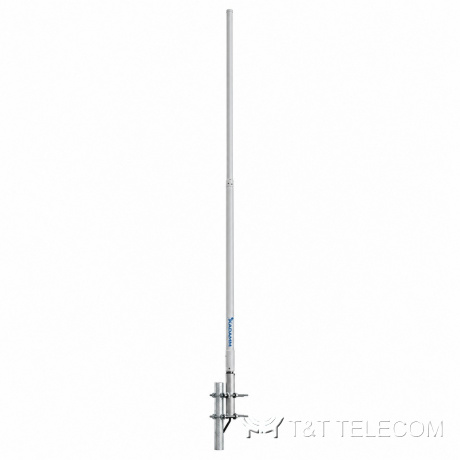

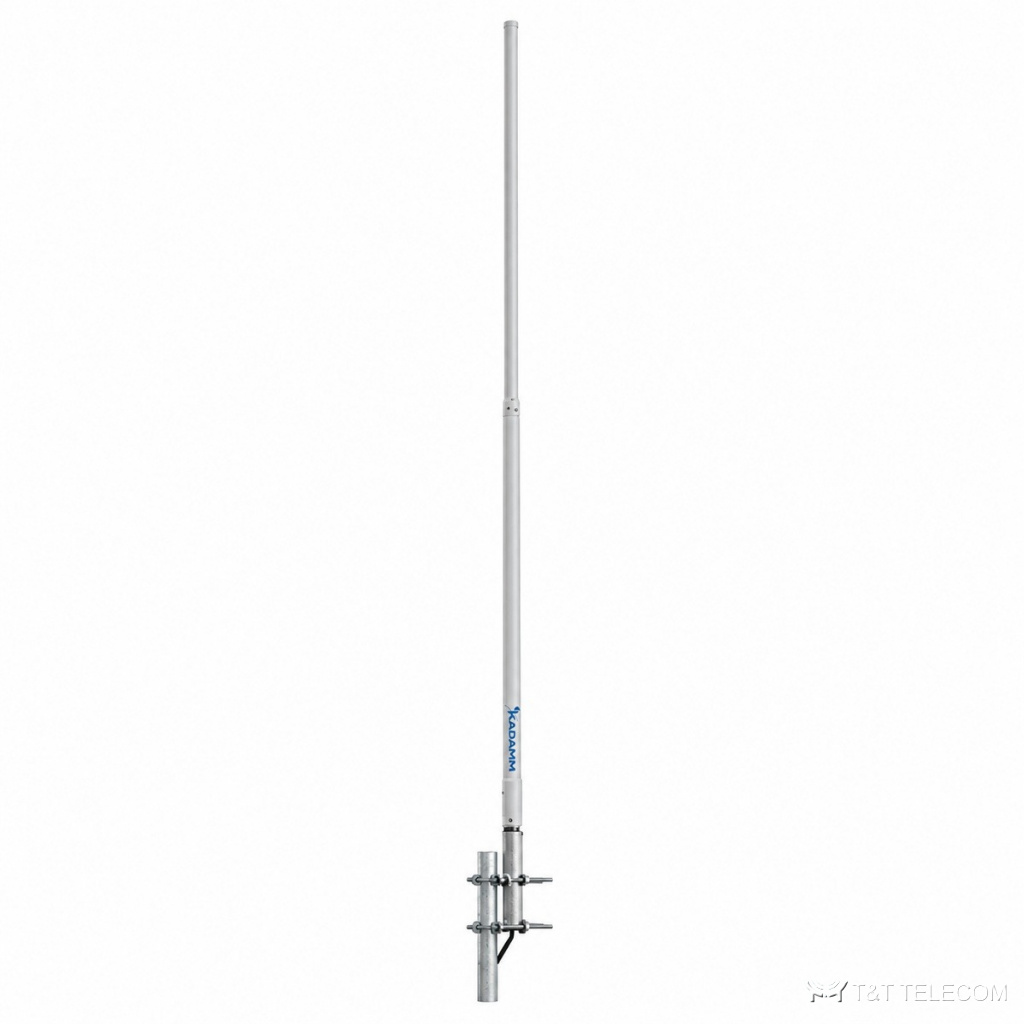

KADAMM AC-69006 — всенаправленная коллинеарная антенна 690–800 МГц, 6 дБи
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-69006: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-69006 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Ключевые параметры AC-69006: полоса 690–800 МГц; усиление 6 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Ведомственные и технологические радиосети — AC-69006.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-69006.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 690–800 МГц |
| Коэффициент усиления, дБи | 6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 28° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Высота | 1000 мм |
| Крепление на трубу | Ø30–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-69006: 690–800 МГц.
- Коэффициент усиления AC-69006 — 6 дБи; больше усиление — уже луч.
- Ширина луча AC-69006: в горизонтальной плоскости 360°, в вертикальной 28°.
- Разъёмы AC-69006 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-69006: Ø30–50 мм.
Поставка и документы
Подберём KADAMM AC-69006 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-69006?
Рабочая полоса AC-69006 — 690–800 МГц.
Какой разъём у AC-69006?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-69006?
6 дБи. Ширина луча — 360°.
