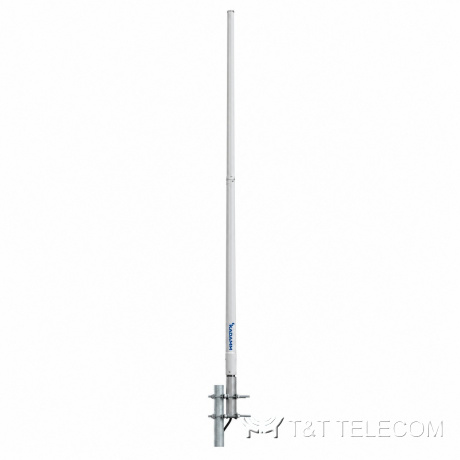

KADAMM AC-68003 — всенаправленная коллинеарная антенна 680–790 МГц, 3 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

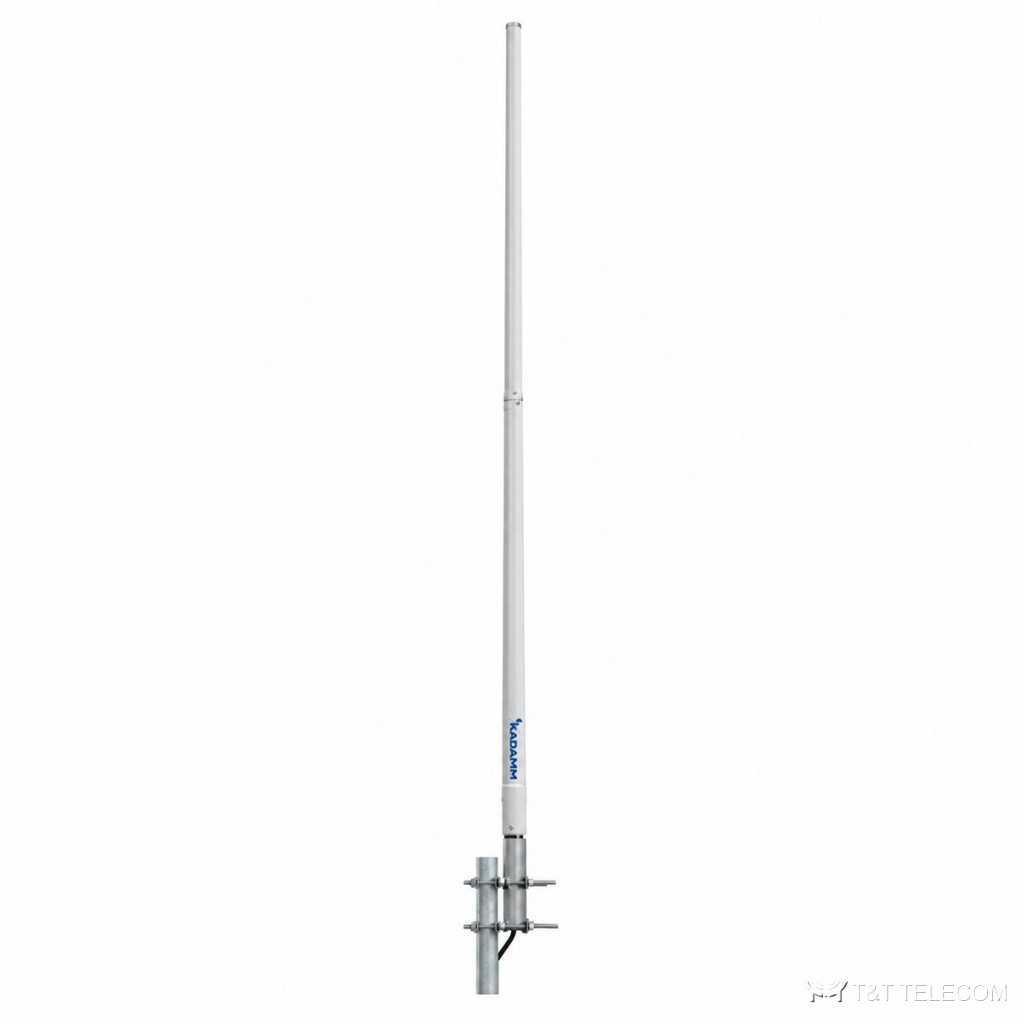

KADAMM AC-68003 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-68003 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Основные данные AC-68003: полоса 680–790 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Ведомственные и технологические радиосети — AC-68003.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-68003.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 680–790 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N или по заказу (IEC 61169-16) |
| Высота | 450 мм |
| Крепление на трубу | Ø30–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой AC-68003 — 680–790 МГц.
- Усиление AC-68003 — 3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-68003: в горизонтальной плоскости 360°, в вертикальной 50°.
- Под разъёмы AC-68003 (1×N) подбирают джамперы и переходы.
- Монтаж AC-68003: Ø30–50 мм.
Поставка и документы
KADAMM AC-68003 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AC-68003?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-68003.
Какие частоты поддерживает AC-68003?
Рабочая полоса AC-68003 — 680–790 МГц.
Какой разъём у AC-68003?
1×N. Другие исполнения — уточняйте при заказе.
