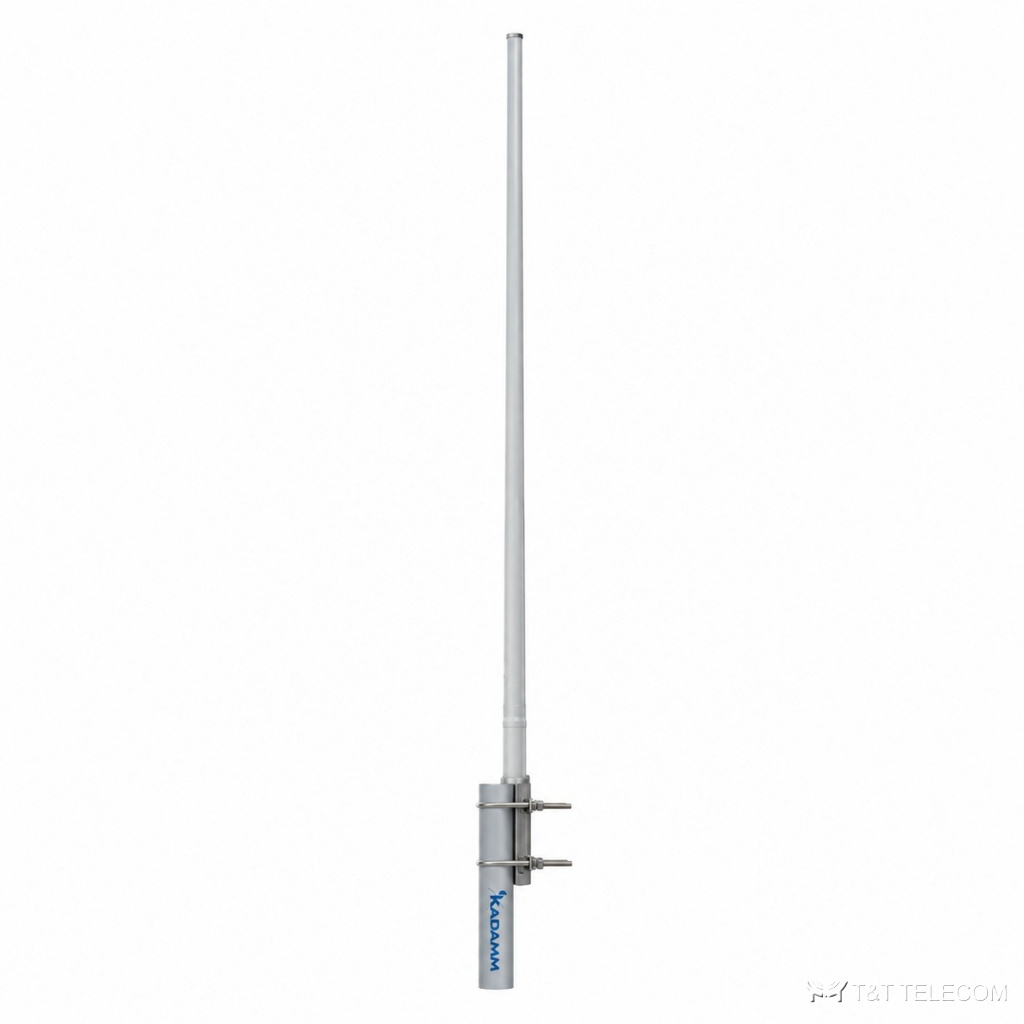

KADAMM AC-60006-2 — всенаправленная коллинеарная антенна 600–690 МГц, 6 дБи

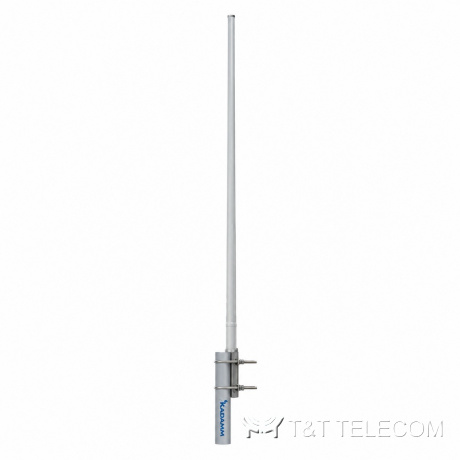

KADAMM AC-60006-2 — всенаправленная коллинеарная антенна 600–690 МГц, 6 дБи
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-60006-2 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AC-60006-2 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-60006-2 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Ключевые параметры AC-60006-2: полоса 600–690 МГц; усиление 6 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.

Область применения

  • Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-60006-2.
  • Стационарные пульты и диспетчерские — AC-60006-2.

Технические характеристики

ПараметрЗначение
Диапазон частот600–690 МГц
Коэффициент усиления, дБи6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость28°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Высота20000 мм
Масса антенны0,6 кг
Крепление на трубуØ30–50 мм

Как подобрать

  • Сверьте частоты своей сети с полосой AC-60006-2 — 600–690 МГц.
  • Усиление AC-60006-2 — 6 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча AC-60006-2: в горизонтальной плоскости 360°, в вертикальной 28°.
  • Под разъёмы AC-60006-2 (1×N) подбирают джамперы и переходы.
  • Монтаж AC-60006-2: Ø30–50 мм.
  • Габариты и масса AC-60006-2: 0,6 кг.

Поставка и документы

KADAMM AC-60006-2 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какие частоты поддерживает AC-60006-2?
Рабочая полоса AC-60006-2 — 600–690 МГц.

Какой разъём у AC-60006-2?
1×N. Другие исполнения — уточняйте при заказе.

Какое усиление у AC-60006-2?
6 дБи. Ширина луча — 360°.
