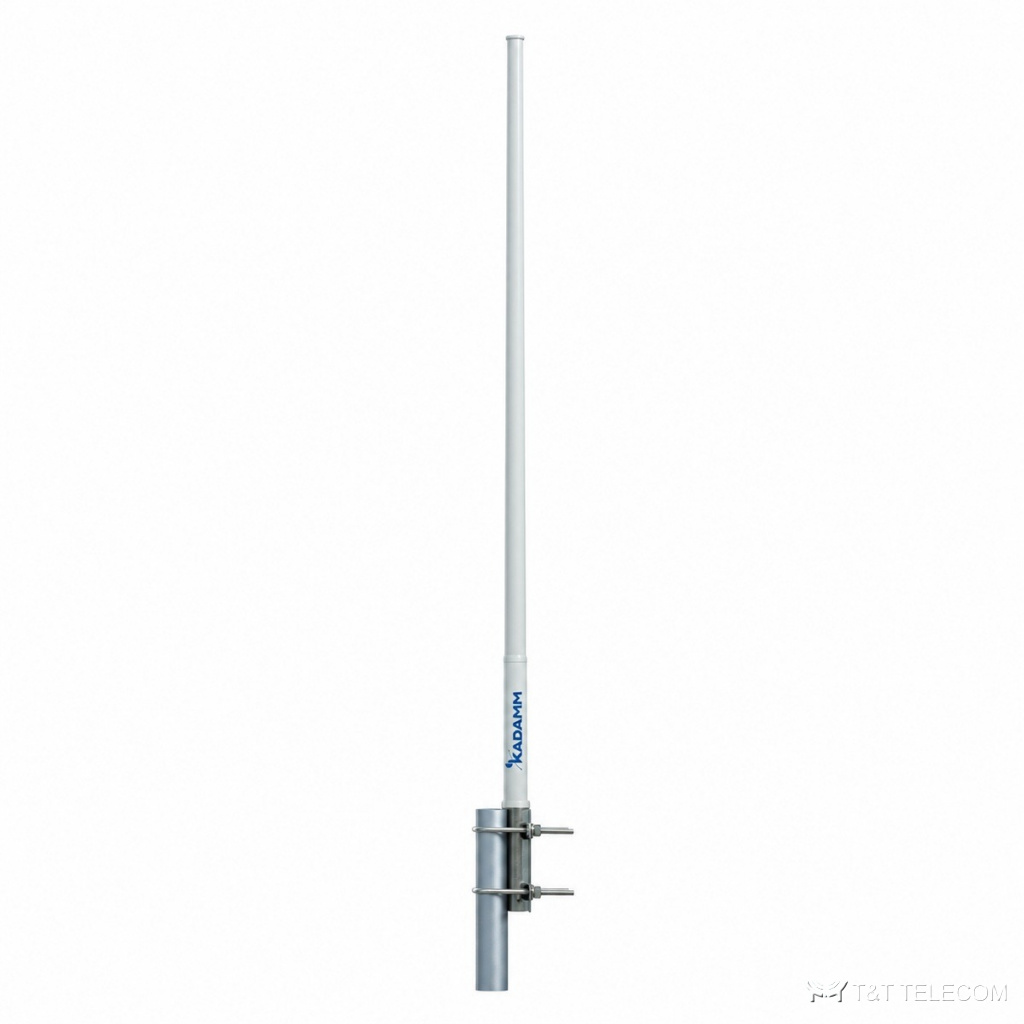

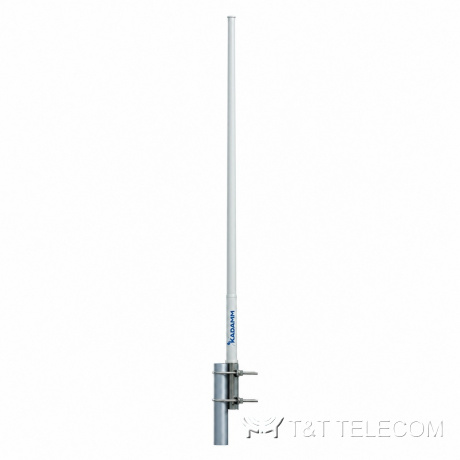

Модель KADAMM AC-59012 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-59012 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Ключевые параметры AC-59012: полоса 590–700 МГц; усиление 12 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Ведомственные и технологические радиосети — AC-59012.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-59012.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 590–700 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Высота | 4700 мм |
| Масса антенны | 4 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-59012: 590–700 МГц.
- Усиление AC-59012 — 12 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-59012: в горизонтальной плоскости 360°, в вертикальной 7°.
- Разъёмы AC-59012 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-59012: Ø40–50 мм.
- Габариты и масса AC-59012: 4 кг.
Поставка и документы
Подберём KADAMM AC-59012 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AC-59012?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-59012.
Какие частоты поддерживает AC-59012?
Рабочая полоса AC-59012 — 590–700 МГц.
Какой разъём у AC-59012?
1×N. Другие исполнения — уточняйте при заказе.
