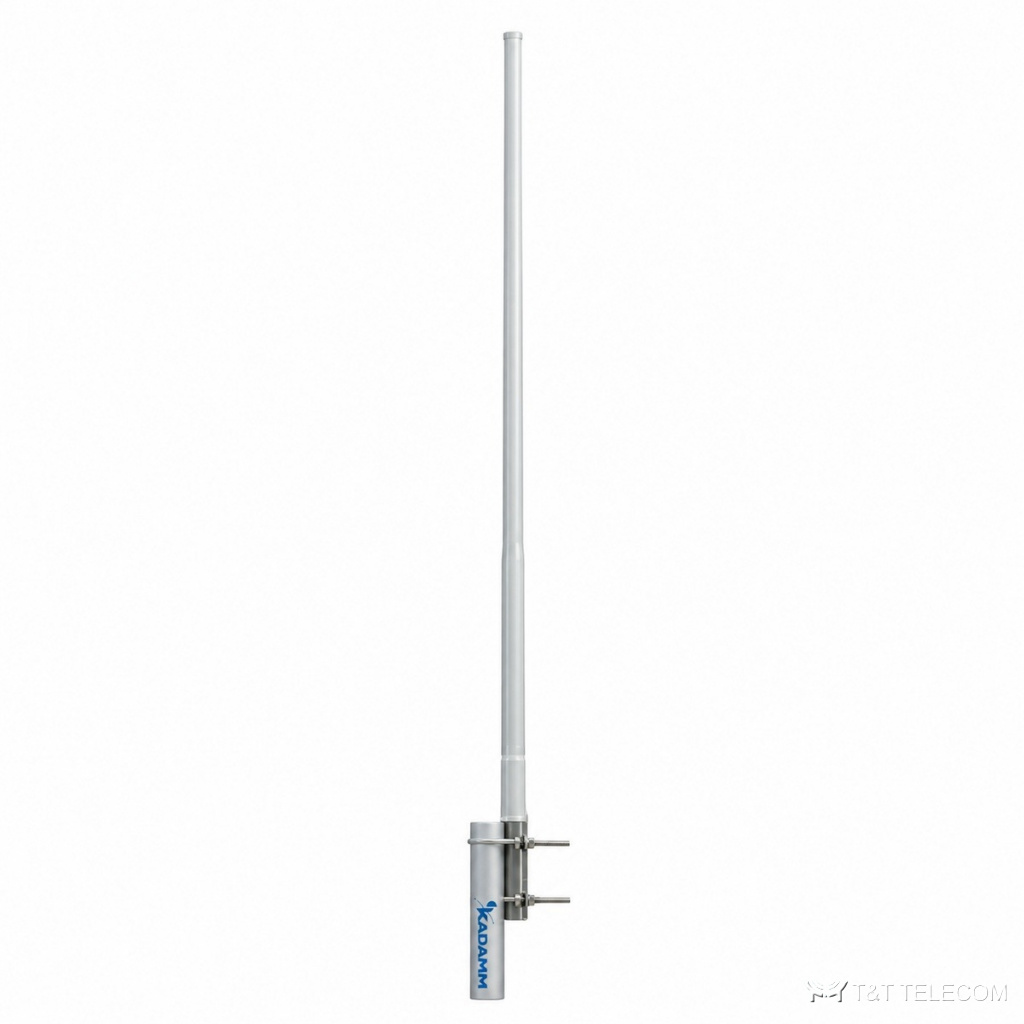

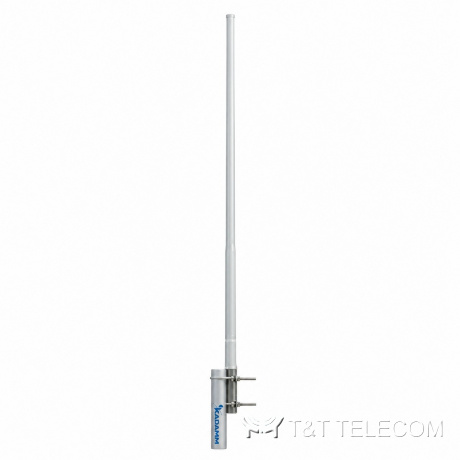

KADAMM AC-58008 — всенаправленная коллинеарная антенна 580–690 МГц, 7,8 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-58008: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-58008 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Коротко о AC-58008: полоса 580–690 МГц; усиление 7,8 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-58008.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-58008.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 580–690 МГц |
| Коэффициент усиления, дБи | 7,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 17° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Высота | 1800 мм |
| Масса антенны | 2 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-58008: 580–690 МГц.
- Коэффициент усиления AC-58008 — 7,8 дБи; больше усиление — уже луч.
- Ширина луча AC-58008: в горизонтальной плоскости 360°, в вертикальной 17°.
- Под разъёмы AC-58008 (1×N) подбирают джамперы и переходы.
- Монтаж AC-58008: Ø40–50 мм.
- Габариты и масса AC-58008: 2 кг.
Поставка и документы
KADAMM AC-58008 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится AC-58008?
Ø.40–50 мм
Что нужно для подбора AC-58008?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-58008.
Какие частоты поддерживает AC-58008?
Рабочая полоса AC-58008 — 580–690 МГц.
