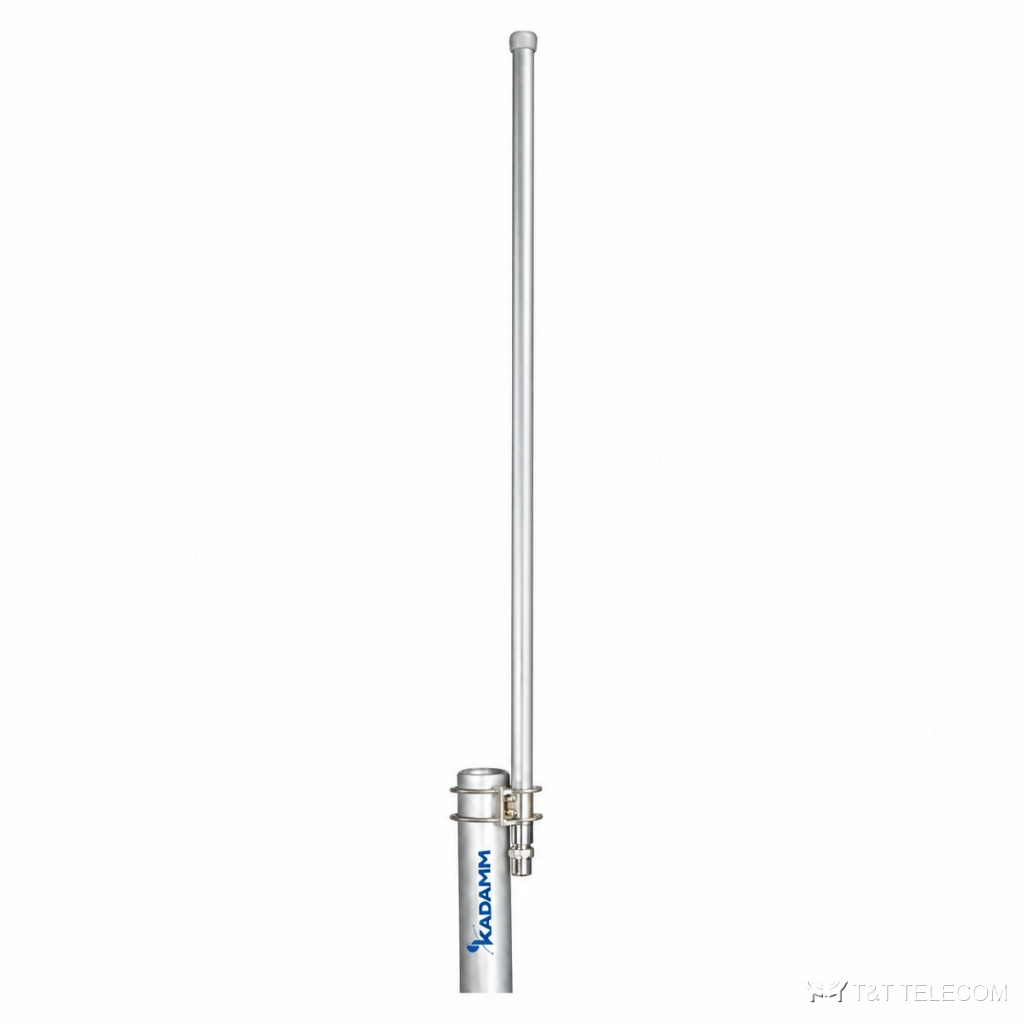

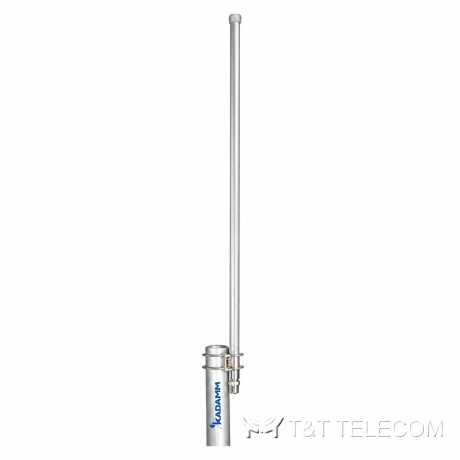

KADAMM AC-50005 — всенаправленная коллинеарная антенна 500–590 МГц, 5 дБи
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-50005 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-50005 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Основные данные AC-50005: полоса 500–590 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Ведомственные и технологические радиосети — AC-50005.
- Стационарные пульты и диспетчерские — AC-50005.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 500–590 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 28° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Высота | 1200 мм |
| Масса антенны | 0,41 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой AC-50005 — 500–590 МГц.
- Коэффициент усиления AC-50005 — 5 дБи; больше усиление — уже луч.
- Ширина луча AC-50005: в горизонтальной плоскости 360°, в вертикальной 28°.
- Под разъёмы AC-50005 (1×N) подбирают джамперы и переходы.
- Монтаж AC-50005: Ø40–50 мм.
- Габариты и масса AC-50005: 0,41 кг.
Поставка и документы
Поставляем KADAMM AC-50005 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AC-50005?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-50005?
5 дБи. Ширина луча — 360°.
Как крепится AC-50005?
Ø.40–50 мм
