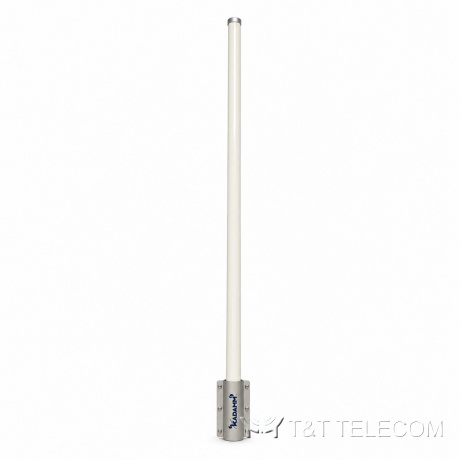

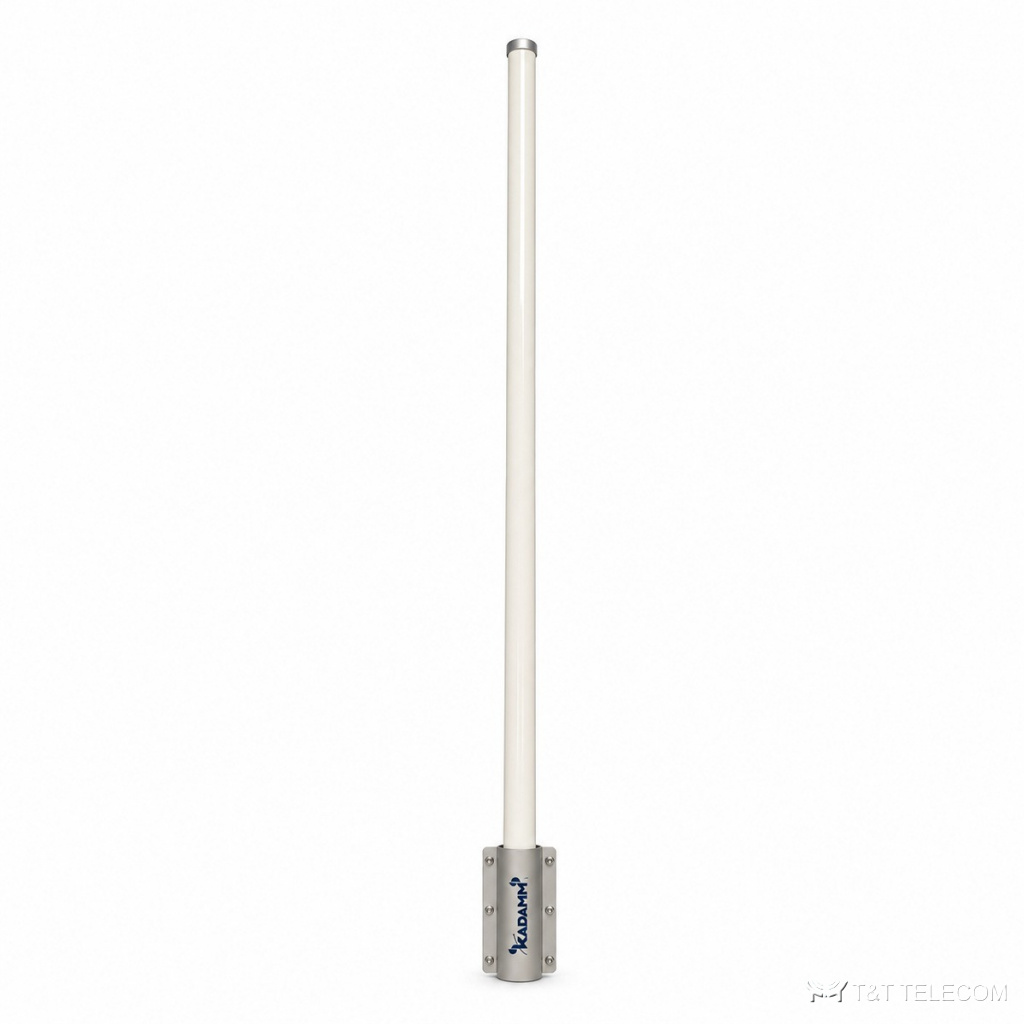

KADAMM AC-4507-250 — коллинеарная ненаправленная антенна 438–470 МГц, 7,2 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-4507-250 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-4507-250 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Основные данные AC-4507-250: полоса 438–470 МГц; усиление 7,2 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 250 Вт.
Где применяют
- Полоса AC-4507-250 охватывает LTE-450.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-4507-250.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-4507-250.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 438–470 МГц |
| Коэффициент усиления, дБи | 7,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 18° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø65 × 2800 мм |
| Масса антенны | 8 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Крепление на трубу | Ø40 toφ65 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-4507-250: 438–470 МГц.
- Усиление AC-4507-250 — 7,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-4507-250: в горизонтальной плоскости 360°, в вертикальной 18°.
- Разъёмы AC-4507-250 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-4507-250: Ø40 toφ65 мм.
- Габариты и масса AC-4507-250: Ø65 × 2800 мм, 8 кг.
Поставка и документы
Подберём KADAMM AC-4507-250 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится AC-4507-250?
Ø.40 toφ65 мм
Что нужно для подбора AC-4507-250?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-4507-250.
Какие частоты поддерживает AC-4507-250?
Рабочая полоса AC-4507-250 — 438–470 МГц. Это LTE-450.
