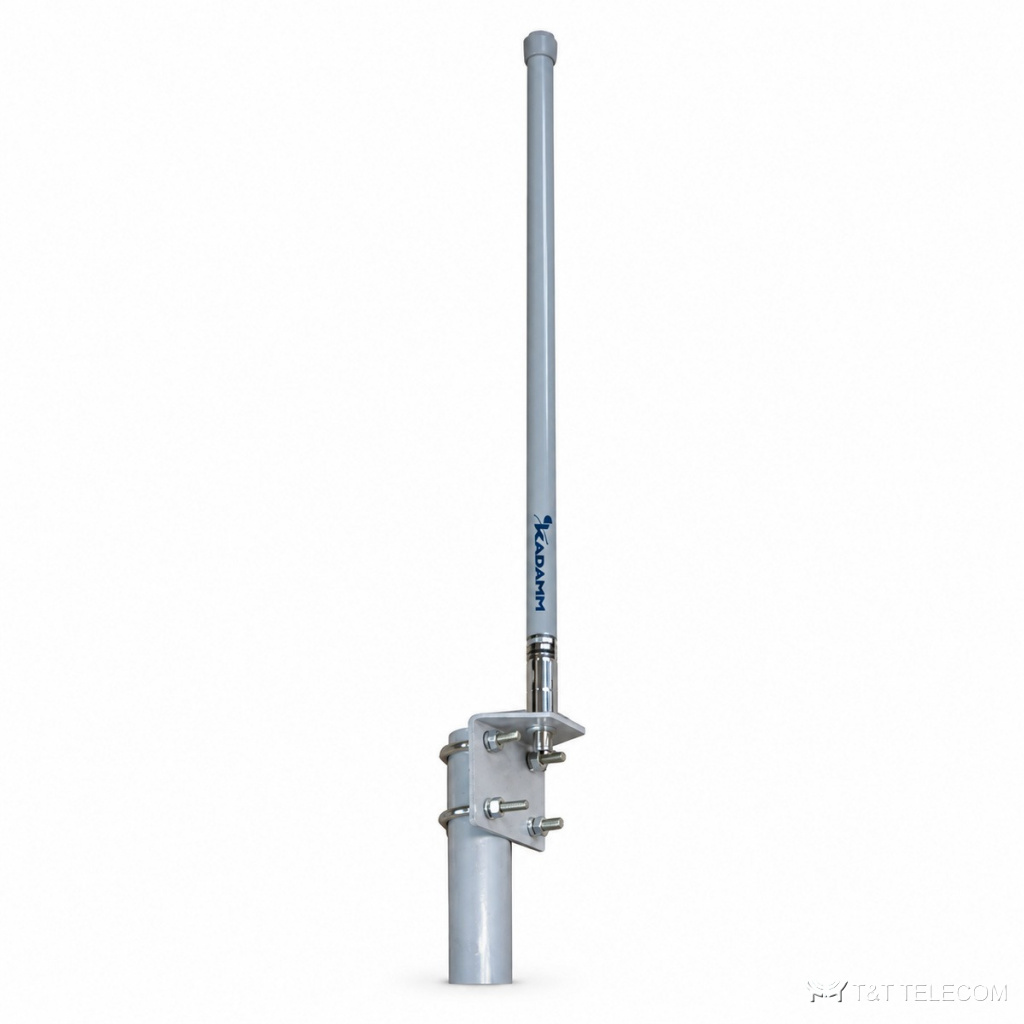

KADAMM AC-4505B-100 — коллинеарная ненаправленная антенна 452–468 МГц, 5 дБи, 1 порт
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-4505B-100 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-4505B-100 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Коротко о AC-4505B-100: полоса 452–468 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Полоса AC-4505B-100 охватывает LTE-450.
- Ведомственные и технологические радиосети — AC-4505B-100.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-4505B-100.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 452–468 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤1,7 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры упаковки | 1280 × 105 × 65 мм |
| Масса антенны | 0,9 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ф35-ф50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой AC-4505B-100 — 452–468 МГц.
- Коэффициент усиления AC-4505B-100 — 5 дБи; больше усиление — уже луч.
- Ширина луча AC-4505B-100: в горизонтальной плоскости 360°, в вертикальной 35°.
- Под разъёмы AC-4505B-100 (1×N) подбирают джамперы и переходы.
- Монтаж AC-4505B-100: Ф35-ф50 мм.
- Габариты и масса AC-4505B-100: 1280 × 105 × 65 мм, 0,9 кг.
Поставка и документы
Подберём KADAMM AC-4505B-100 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-4505B-100?
Рабочая полоса AC-4505B-100 — 452–468 МГц. Это LTE-450.
Какой разъём у AC-4505B-100?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-4505B-100?
5 дБи. Ширина луча — 360°.
