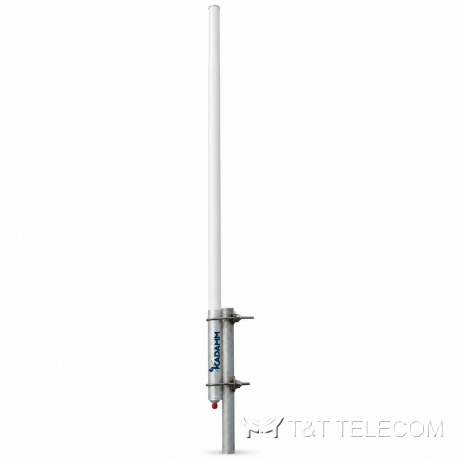

KADAMM AC-4505-200 — коллинеарная ненаправленная антенна 400–470 МГц, 5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

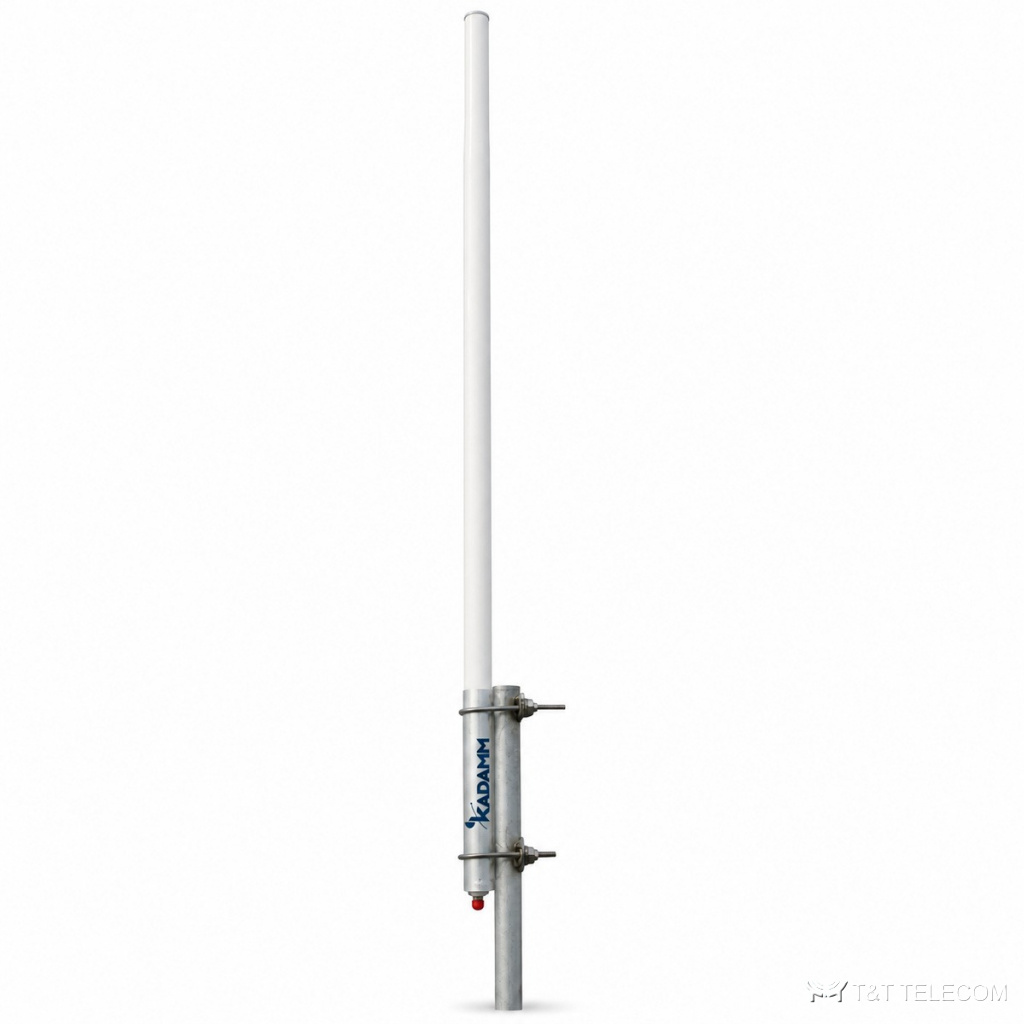

KADAMM AC-4505-200: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-4505-200 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Основные данные AC-4505-200: полоса 400–470 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.
Область применения
- Диапазоны AC-4505-200: LTE-450, радиосвязь 400–470 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-4505-200.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-4505-200.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–470 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø50 × (1700 ± 20) мм |
| Масса антенны | 2,15 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+70 °C |
| Крепление | на мачту (трубу); опорную трубу готовит заказчик |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AC-4505-200: 400–470 МГц.
- Коэффициент усиления AC-4505-200 — 5 дБи; больше усиление — уже луч.
- Ширина луча AC-4505-200: в горизонтальной плоскости 360°, в вертикальной 35°.
- Разъёмы AC-4505-200 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-4505-200: на мачту (трубу); опорную трубу готовит заказчик.
- Габариты и масса AC-4505-200: Ø50 × (1700 ± 20) мм, 2,15 кг.
Поставка и документы
Подберём KADAMM AC-4505-200 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AC-4505-200?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-4505-200.
Какие частоты поддерживает AC-4505-200?
Рабочая полоса AC-4505-200 — 400–470 МГц. Это LTE-450, радиосвязь 400–470 МГц.
Какой разъём у AC-4505-200?
1×N. Другие исполнения — уточняйте при заказе.
