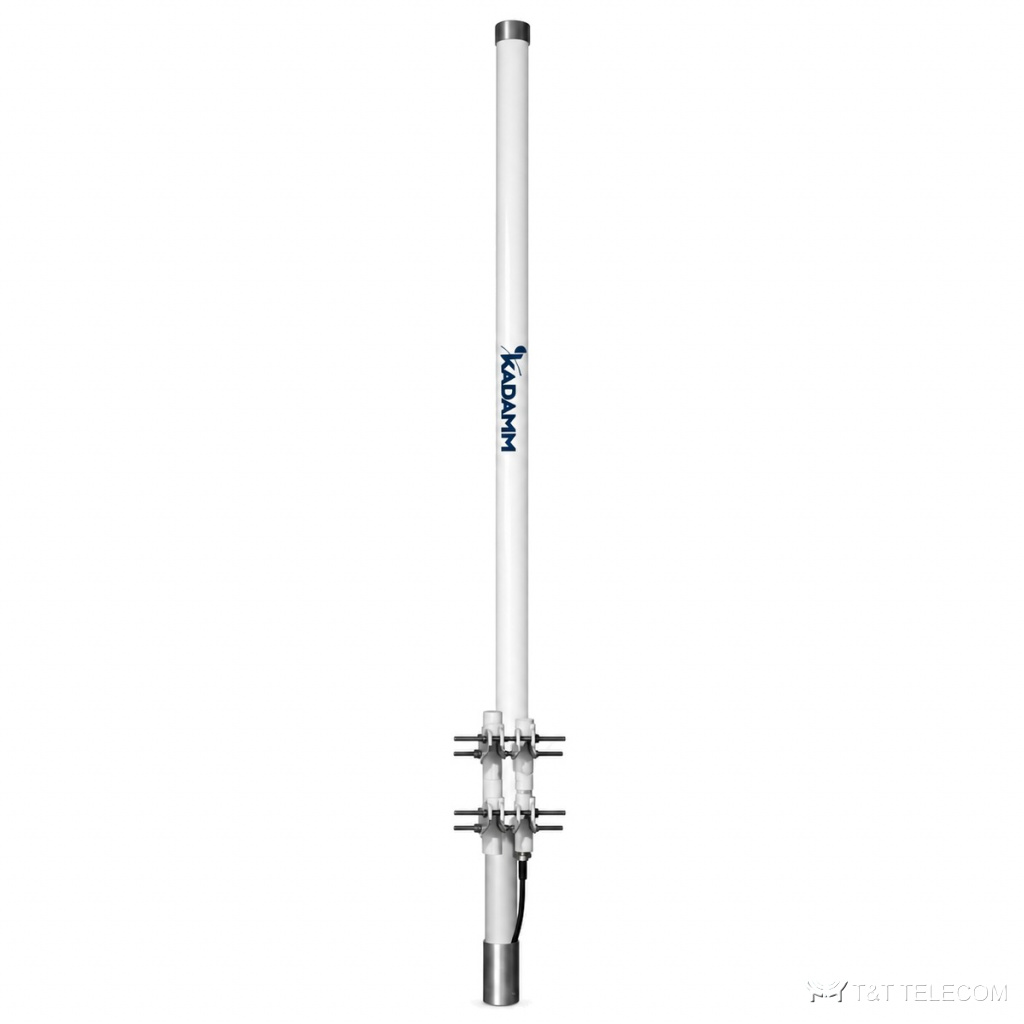

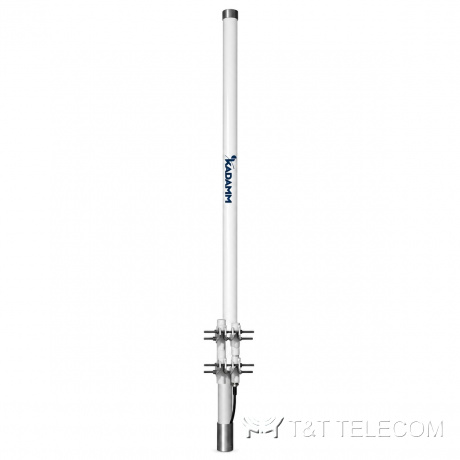

KADAMM AC-450470-8-500 — коллинеарная ненаправленная антенна 450–470 МГц, 8 дБи, 1 порт

KADAMM AC-450470-8-500 — коллинеарная ненаправленная антенна 450–470 МГц, 8 дБи, 1 порт
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-450470-8-500 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AC-450470-8-500: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-450470-8-500 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Ключевые параметры AC-450470-8-500: полоса 450–470 МГц; усиление 8 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 500 Вт.

Для каких задач

  • Через AC-450470-8-500 работают LTE-450.
  • Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-450470-8-500.
  • Стационарные пульты и диспетчерские — AC-450470-8-500.

Технические характеристики

ПараметрЗначение
Диапазон частот450–470 МГц
Коэффициент усиления, дБи8 ± 1
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость18°
ПоляризацияВертикальная
КСВНменее 1,5
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)500 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Размеры (В × Ш × Г)2380 мм
Размеры упаковки2460 × 110 × 130 мм
Масса антенны4,5 кг
Максимальная скорость ветра200 км/ч
Материал радомаСтеклопластик
Рабочая температура−40…+70 °C
Крепление на трубуØ40–60 мм

Как подобрать

  • Сверьте частоты своей сети с полосой AC-450470-8-500 — 450–470 МГц.
  • Коэффициент усиления AC-450470-8-500 — 8 дБи; больше усиление — уже луч.
  • Ширина луча AC-450470-8-500: в горизонтальной плоскости 360°, в вертикальной 18°.
  • Разъёмы AC-450470-8-500 — 1×N; кабельные сборки готовят под них заранее.
  • Монтаж AC-450470-8-500: Ø40–60 мм.
  • Габариты и масса AC-450470-8-500: 2380 мм, 4,5 кг.

Поставка и документы

Подберём KADAMM AC-450470-8-500 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у AC-450470-8-500?
8 дБи. Ширина луча — 360°.

Как крепится AC-450470-8-500?
Ø.40–60 мм

Что нужно для подбора AC-450470-8-500?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-450470-8-500.
