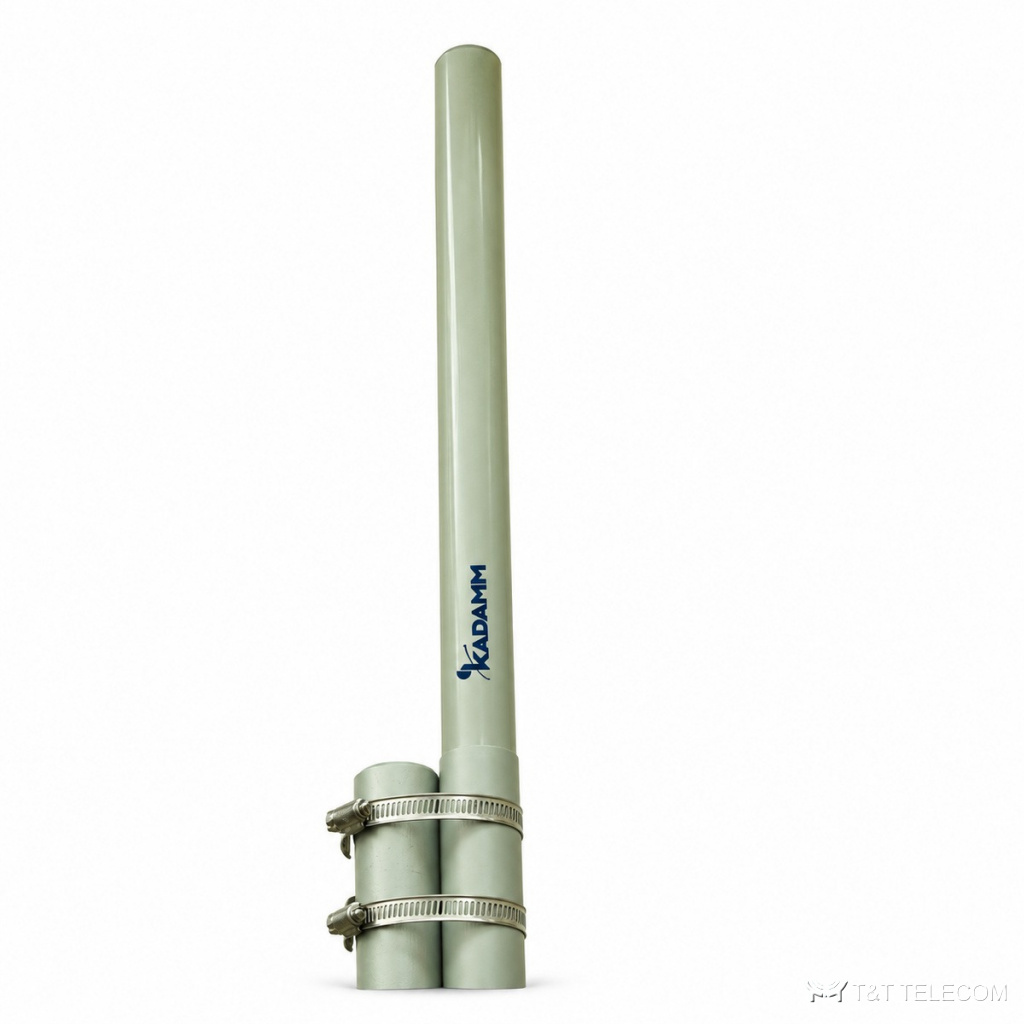

KADAMM AC-4503F-100 — коллинеарная ненаправленная антенна 450–470 МГц, 3 дБи, 1 порт
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-4503F-100 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-4503F-100 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Ключевые параметры AC-4503F-100: полоса 450–470 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×FME; мощность до 100 Вт.
Где применяют
- Диапазоны AC-4503F-100: LTE-450.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-4503F-100.
- Стационарные пульты и диспетчерские — AC-4503F-100.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 450–470 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 72° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка FME |
| Размеры (В × Ш × Г) | Ø36 × 500 мм |
| Масса антенны | 0,94 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø35toφ50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-4503F-100: 450–470 МГц.
- Коэффициент усиления AC-4503F-100 — 3 дБи; больше усиление — уже луч.
- Ширина луча AC-4503F-100: в горизонтальной плоскости 360°, в вертикальной 72°.
- Под разъёмы AC-4503F-100 (1×FME) подбирают джамперы и переходы.
- Монтаж AC-4503F-100: Ø35toφ50 мм.
- Габариты и масса AC-4503F-100: Ø36 × 500 мм, 0,94 кг.
Поставка и документы
Подберём KADAMM AC-4503F-100 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-4503F-100?
Рабочая полоса AC-4503F-100 — 450–470 МГц. Это LTE-450.
Какой разъём у AC-4503F-100?
1×FME. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-4503F-100?
3 дБи. Ширина луча — 360°.
