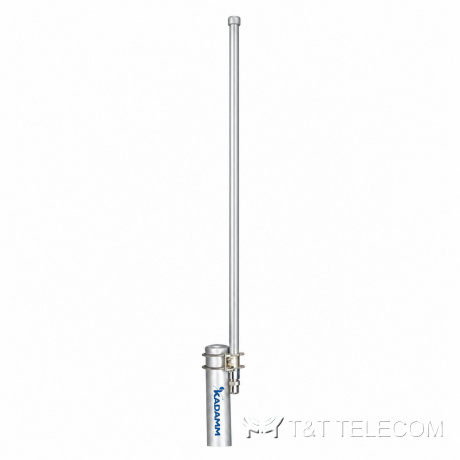

KADAMM AC-45010 — всенаправленная коллинеарная антенна 480–590 МГц, 10,2 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

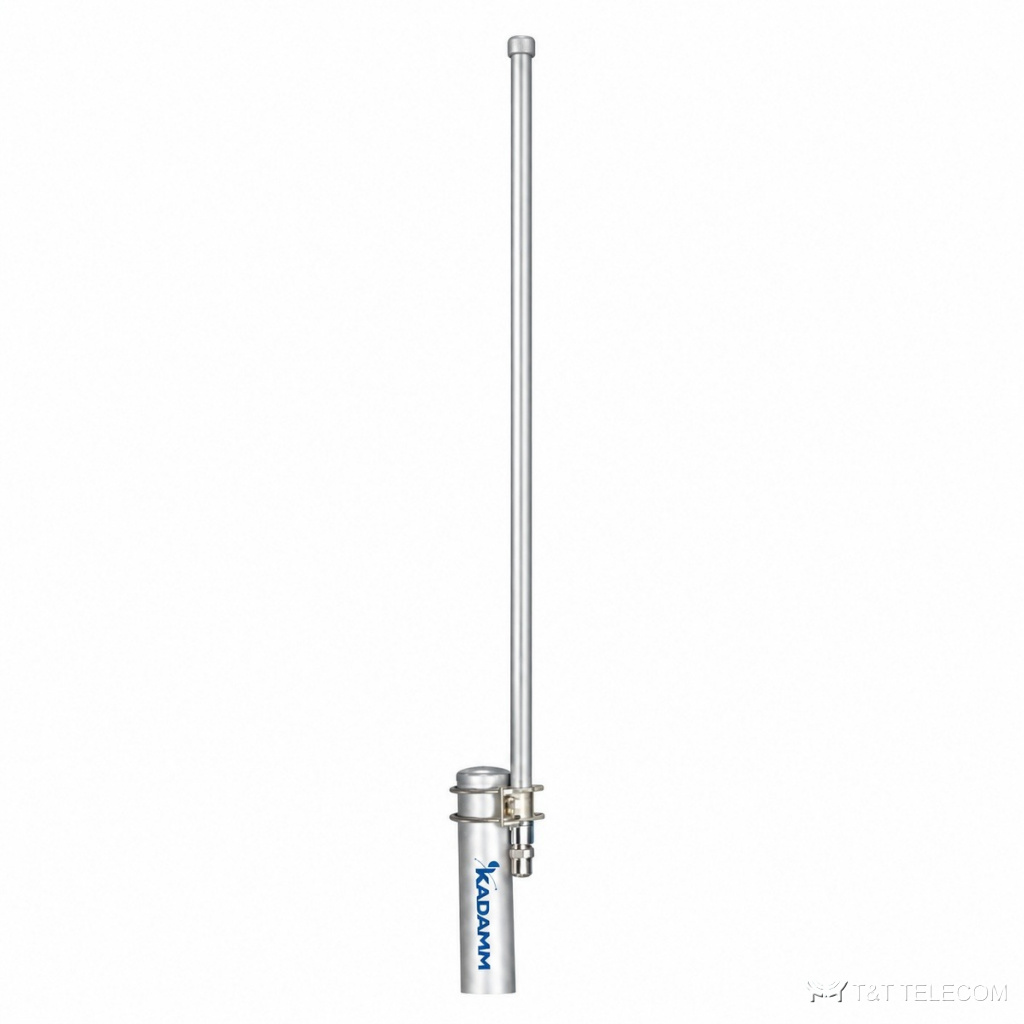

KADAMM AC-45010: коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-45010 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AC-45010: полоса 480–590 МГц; усиление 10,2 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Ведомственные и технологические радиосети — AC-45010.
- Стационарные пульты и диспетчерские — AC-45010.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 480–590 МГц |
| Коэффициент усиления, дБи | 10,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Высота | 4000 мм |
| Масса антенны | 4,4 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AC-45010: 480–590 МГц.
- Коэффициент усиления AC-45010 — 10,2 дБи; больше усиление — уже луч.
- Ширина луча AC-45010: в горизонтальной плоскости 360°, в вертикальной 10°.
- Разъёмы AC-45010 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-45010: Ø40–50 мм.
- Габариты и масса AC-45010: 4,4 кг.
Поставка и документы
KADAMM AC-45010 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AC-45010?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-45010.
Какие частоты поддерживает AC-45010?
Рабочая полоса AC-45010 — 480–590 МГц.
Какой разъём у AC-45010?
1×N. Другие исполнения — уточняйте при заказе.
