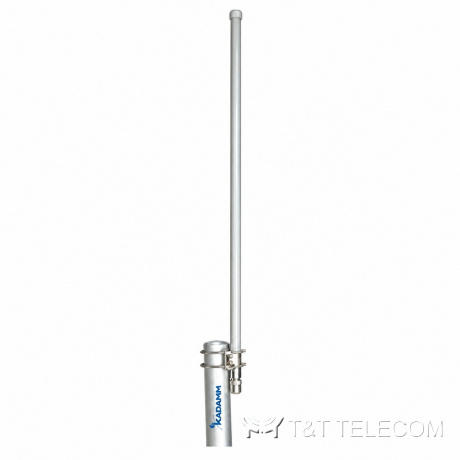

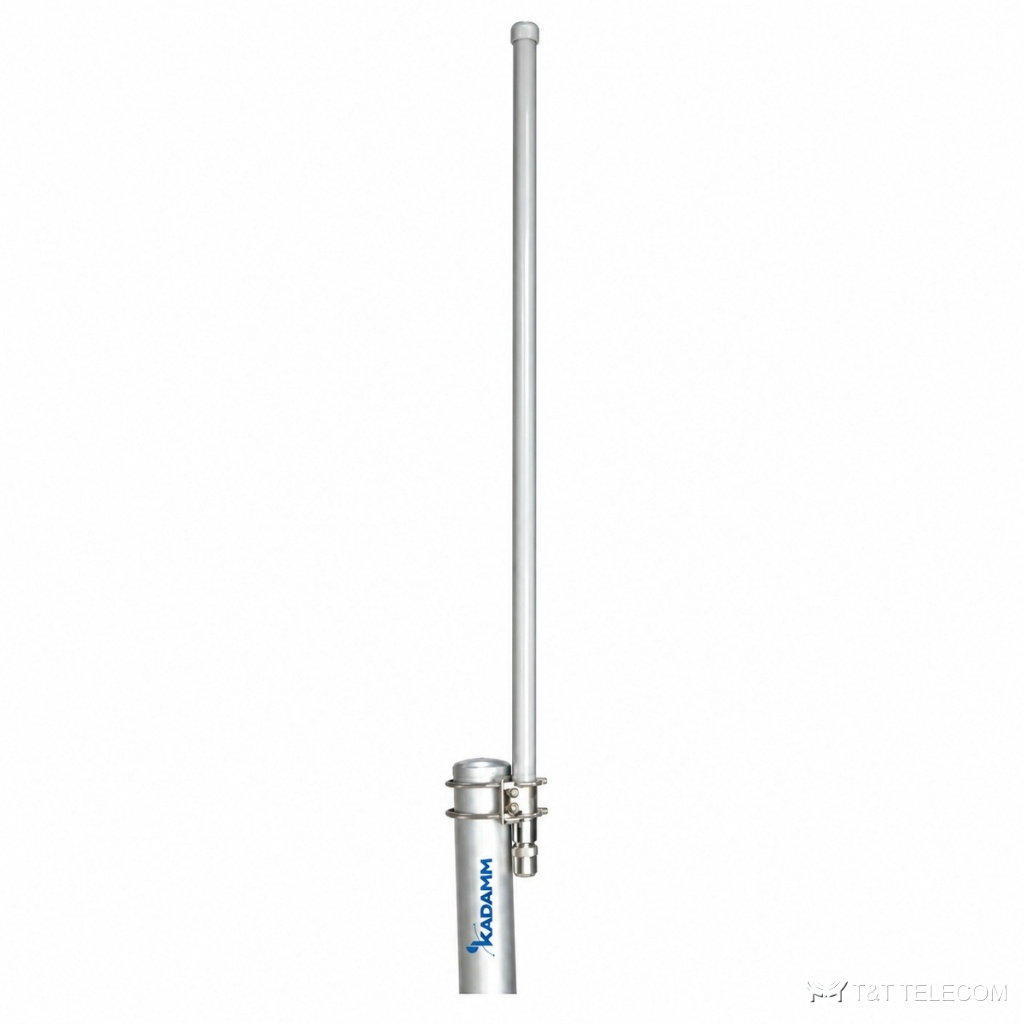

KADAMM AC-45008 — всенаправленная коллинеарная антенна 480–590 МГц, 8 дБи

KADAMM AC-45008 — всенаправленная коллинеарная антенна 480–590 МГц, 8 дБи
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-45008 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AC-45008: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-45008 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-45008: полоса 480–590 МГц; усиление 8 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.

Для каких задач

  • Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-45008.
  • Ретрансляторы и базовые станции на мачтах и крышах — AC-45008.

Технические характеристики

ПараметрЗначение
Диапазон частот480–590 МГц
Коэффициент усиления, дБи8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость16°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N или по заказу (IEC 61169-16)
Высота2500 мм
Масса антенны2,5 кг
Крепление на трубуØ40–50 мм

Подбор под объект

  • Сверьте частоты своей сети с полосой AC-45008 — 480–590 МГц.
  • Коэффициент усиления AC-45008 — 8 дБи; больше усиление — уже луч.
  • Ширина луча AC-45008: в горизонтальной плоскости 360°, в вертикальной 16°.
  • Разъёмы AC-45008 — 1×N; кабельные сборки готовят под них заранее.
  • Монтаж AC-45008: Ø40–50 мм.
  • Габариты и масса AC-45008: 2,5 кг.

Поставка и документы

Подберём KADAMM AC-45008 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у AC-45008?
8 дБи. Ширина луча — 360°.

Как крепится AC-45008?
Ø.40–50 мм

Что нужно для подбора AC-45008?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-45008.
