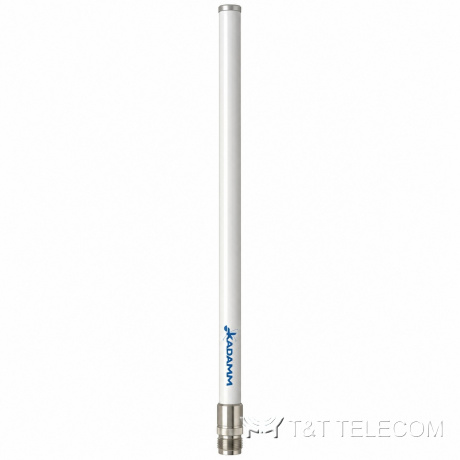

KADAMM AC-45005 — всенаправленная коллинеарная антенна 470–510 МГц, 5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

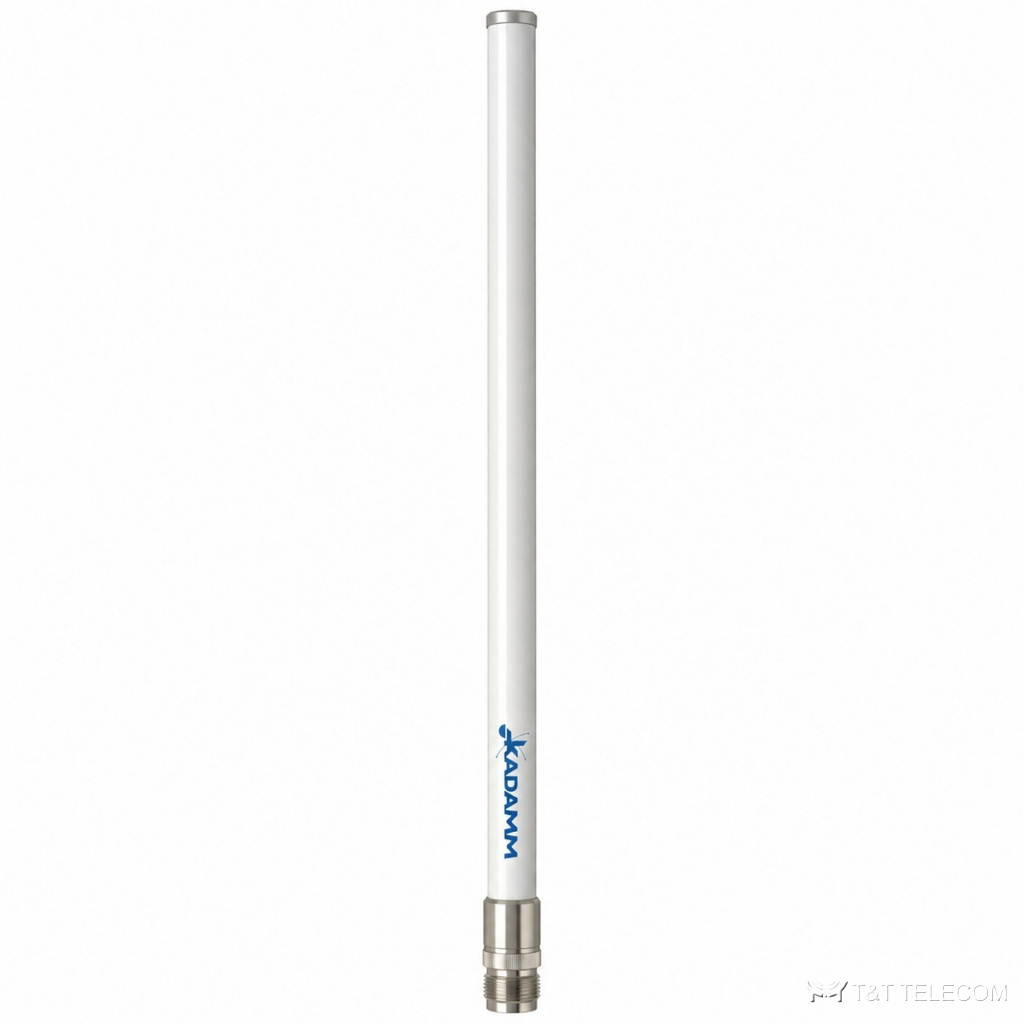

KADAMM AC-45005: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-45005 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-45005: полоса 470–510 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-45005.
- Стационарные пульты и диспетчерские — AC-45005.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 470–510 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или вилка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø25,5 × (1400 ± 5) мм |
| Масса антенны | 0,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
Как подобрать
- Сверьте частоты своей сети с полосой AC-45005 — 470–510 МГц.
- Коэффициент усиления AC-45005 — 5 дБи; больше усиление — уже луч.
- Ширина луча AC-45005: в горизонтальной плоскости 360°, в вертикальной 35°.
- Под разъёмы AC-45005 (1×N) подбирают джамперы и переходы.
- Габариты и масса AC-45005: Ø25,5 × (1400 ± 5) мм, 0,5 кг.
Поставка и документы
KADAMM AC-45005 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AC-45005?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-45005.
Какие частоты поддерживает AC-45005?
Рабочая полоса AC-45005 — 470–510 МГц.
Какой разъём у AC-45005?
1×N. Другие исполнения — уточняйте при заказе.
