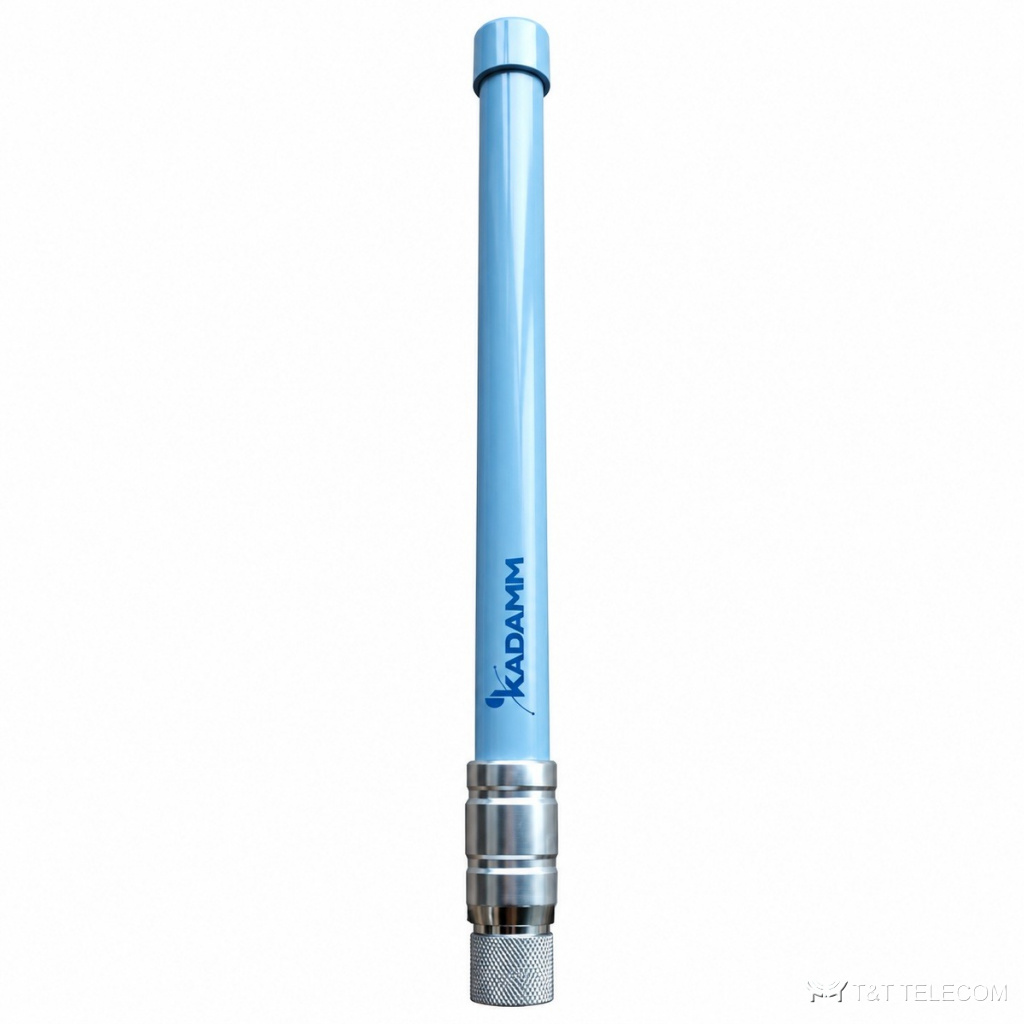

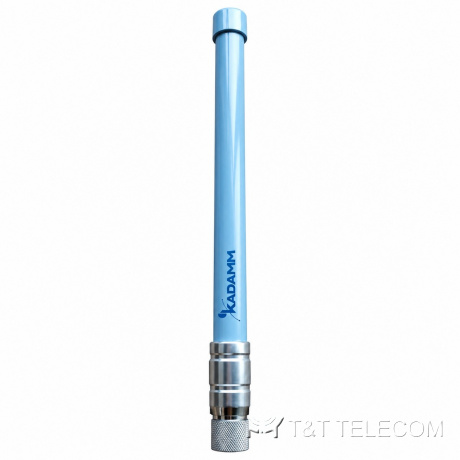

KADAMM AC-45003 — всенаправленная коллинеарная антенна 480–580 МГц, 3 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-45003: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-45003 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Ключевые параметры AC-45003: полоса 480–580 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы N; мощность до 200 Вт.
Для каких задач
- Ведомственные и технологические радиосети — AC-45003.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-45003.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | по исполнению (см. таблицу «Исполнения») |
| Поляризация | Вертикальная |
| КСВН | ≤2, ≤1,8 при 480–540 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Исполнения
| Артикул | Диапазон частот, МГц | Усиление, дБи | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|
| KADAMM AC-45003 | 480–580 | 3±1 | 65±25° | вилка N | Ø24×(425±5) | 0,207 |
| KADAMM AC-45003-2 | 480–590 | 3 | 50° | вилка N или по заказу | 600 | 0,35 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,207–0,35 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Рабочая температура | −40…+70 °C |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-45003: 480–580 МГц.
- Коэффициент усиления AC-45003 — 3 дБи; больше усиление — уже луч.
- Ширина луча AC-45003: в горизонтальной плоскости 360°, в вертикальной по исполнению (см. таблицу «Исполнения»).
- Разъёмы AC-45003 — N; кабельные сборки готовят под них заранее.
- Габариты и масса AC-45003: по исполнению (см. таблицу «Исполнения»), 0,207–0,35 кг.
Поставка и документы
Поставляем KADAMM AC-45003 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у AC-45003?
N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-45003?
3 дБи. Ширина луча — 360°.
Что нужно для подбора AC-45003?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-45003.
