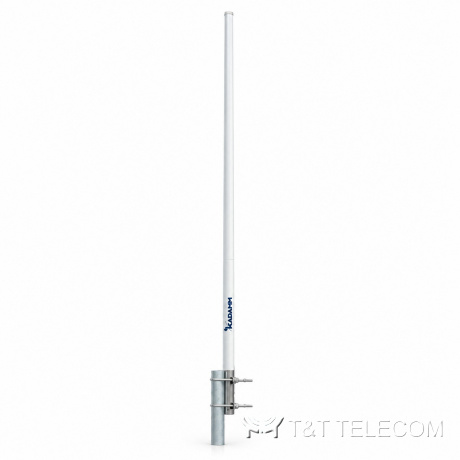

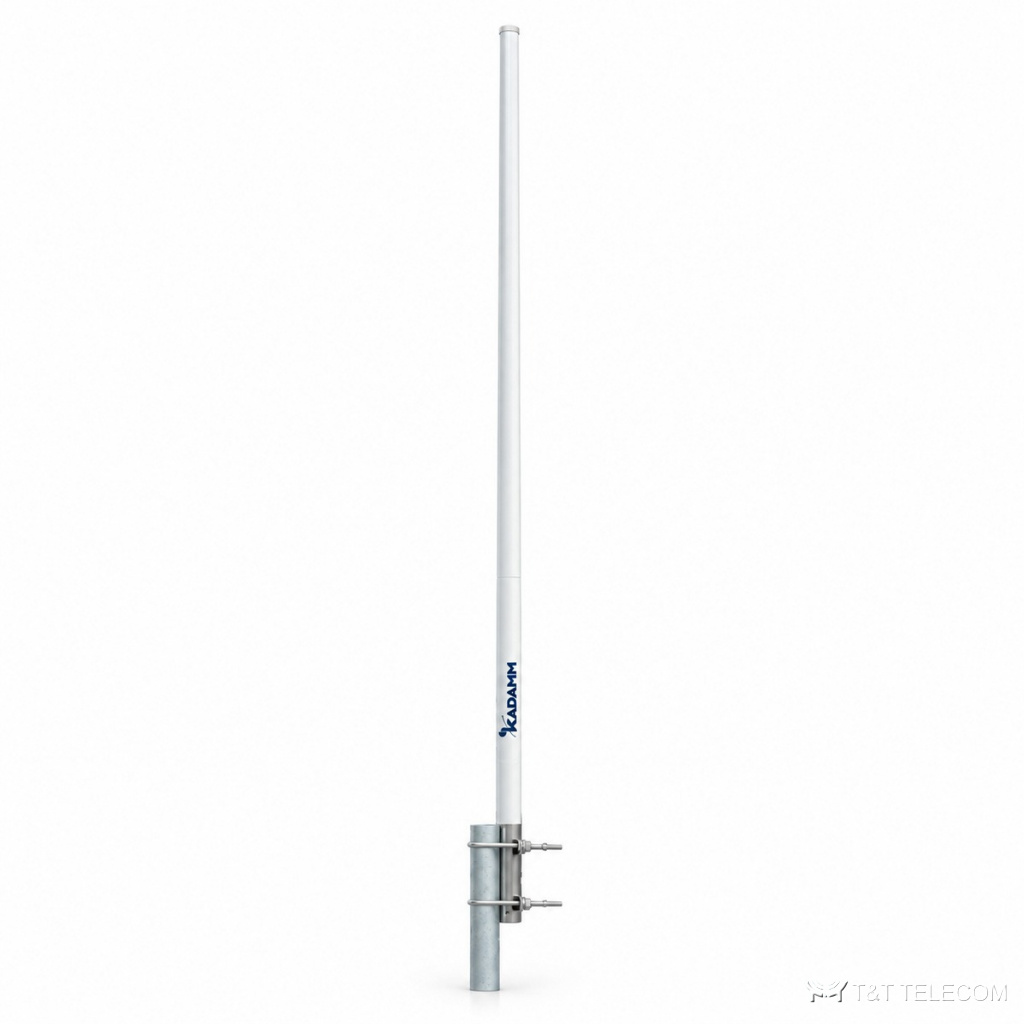

KADAMM AC-4308-100 — коллинеарная ненаправленная антенна 400–430 МГц, 7,8 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-4308-100: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-4308-100 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Ключевые параметры AC-4308-100: полоса 400–430 МГц; усиление 7,8 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-4308-100.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-4308-100.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–430 МГц |
| Коэффициент усиления, дБи | 7,8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 17° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1800 мм |
| Масса антенны | 2 кг |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-4308-100: 400–430 МГц.
- Коэффициент усиления AC-4308-100 — 7,8 дБи; больше усиление — уже луч.
- Ширина луча AC-4308-100: в горизонтальной плоскости 360°, в вертикальной 17°.
- Разъёмы AC-4308-100 — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса AC-4308-100: 1800 мм, 2 кг.
Поставка и документы
KADAMM AC-4308-100 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у AC-4308-100?
7,8 дБи. Ширина луча — 360°.
Что нужно для подбора AC-4308-100?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-4308-100.
Какие частоты поддерживает AC-4308-100?
Рабочая полоса AC-4308-100 — 400–430 МГц.
