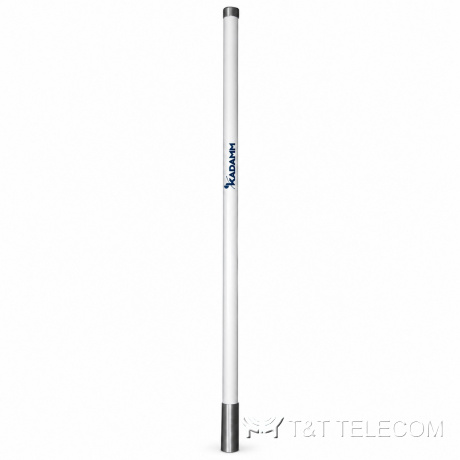

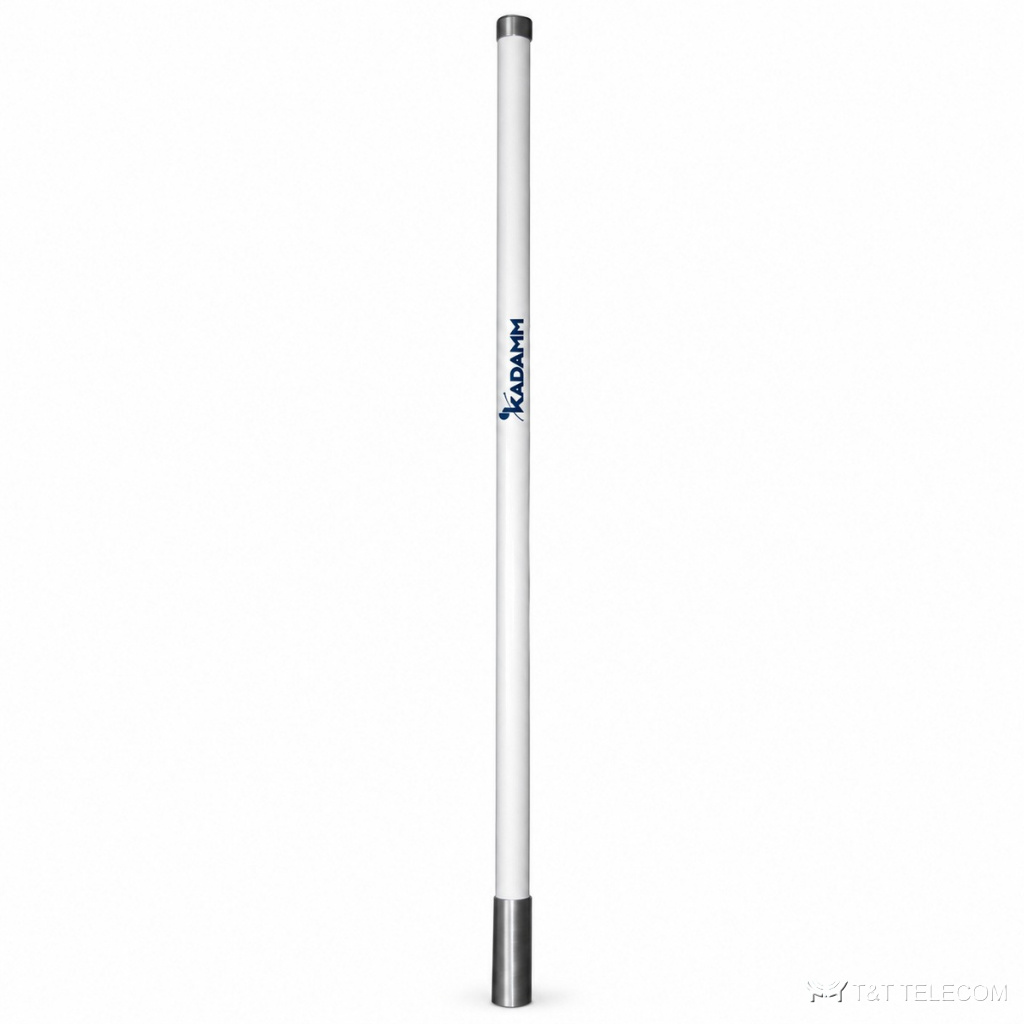

KADAMM AC-406430-9-500 — коллинеарная ненаправленная антенна 406–430 МГц, 9 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-406430-9-500 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-406430-9-500 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Основные данные AC-406430-9-500: полоса 406–430 МГц; усиление 9 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 500 Вт.
Где применяют
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-406430-9-500.
- Стационарные пульты и диспетчерские — AC-406430-9-500.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 406–430 МГц |
| Коэффициент усиления, дБи | 9 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13° |
| Поляризация | Вертикальная |
| КСВН | ≤1,65 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø70 × 3205 ± 20 мм |
| Масса антенны | 5,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Крепление на трубу | Ø80–95 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AC-406430-9-500: 406–430 МГц.
- Усиление AC-406430-9-500 — 9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-406430-9-500: в горизонтальной плоскости 360°, в вертикальной 13°.
- Под разъёмы AC-406430-9-500 (1×N) подбирают джамперы и переходы.
- Монтаж AC-406430-9-500: Ø80–95 мм.
- Габариты и масса AC-406430-9-500: Ø70 × 3205 ± 20 мм, 5,5 кг.
Поставка и документы
KADAMM AC-406430-9-500 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора AC-406430-9-500?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-406430-9-500.
Какие частоты поддерживает AC-406430-9-500?
Рабочая полоса AC-406430-9-500 — 406–430 МГц.
Какой разъём у AC-406430-9-500?
1×N. Другие исполнения — уточняйте при заказе.
