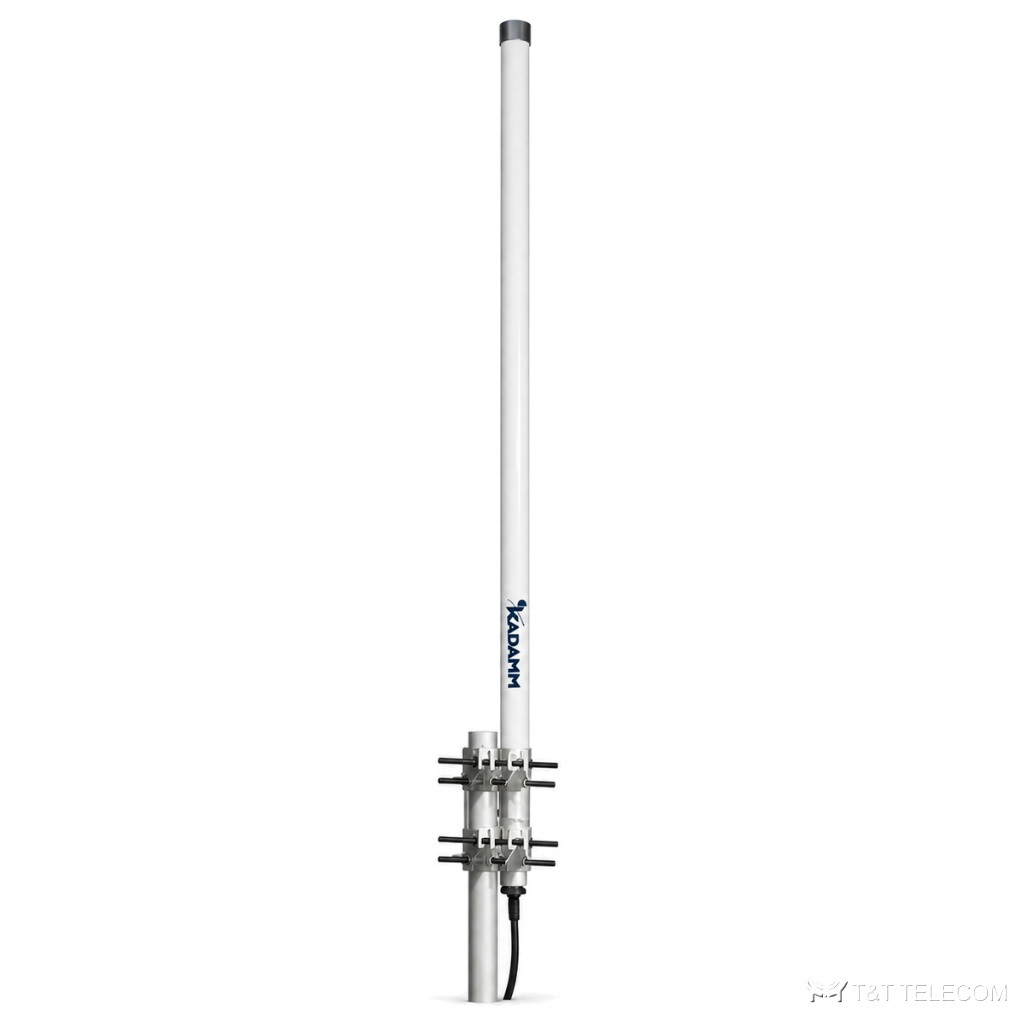

KADAMM AC-406430-8-500 — коллинеарная ненаправленная антенна 406–430 МГц, 8 дБи, 1 порт

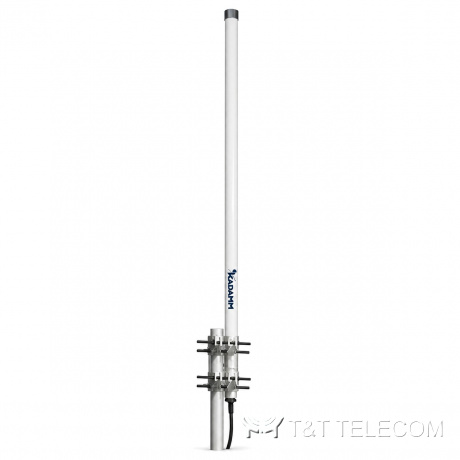

KADAMM AC-406430-8-500 — коллинеарная ненаправленная антенна 406–430 МГц, 8 дБи, 1 порт
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-406430-8-500 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM AC-406430-8-500 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-406430-8-500 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Коротко о AC-406430-8-500: полоса 406–430 МГц; усиление 8 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 500 Вт.

Область применения

  • Ведомственные и технологические радиосети — AC-406430-8-500.
  • Стационарные пульты и диспетчерские — AC-406430-8-500.

Технические характеристики

ПараметрЗначение
Диапазон частот406–430 МГц
Коэффициент усиления, дБи8 ± 1
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость18°
ПоляризацияВертикальная
КСВНменее 1,5
Входное сопротивление50 Ом
Максимальная мощность на порт (при 50 °C)500 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Размеры (В × Ш × Г)2665 мм
Размеры упаковки2760 × 110 × 130 мм
Масса антенны5,0 кг
Максимальная скорость ветра200 км/ч
Материал радомаСтеклопластик
Рабочая температура−40…+70 °C
Крепление на трубуØ40–60 мм

На что смотреть при выборе

  • Рабочие частоты системы должны лежать внутри полосы AC-406430-8-500: 406–430 МГц.
  • Усиление AC-406430-8-500 — 8 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча AC-406430-8-500: в горизонтальной плоскости 360°, в вертикальной 18°.
  • Разъёмы AC-406430-8-500 — 1×N; кабельные сборки готовят под них заранее.
  • Монтаж AC-406430-8-500: Ø40–60 мм.
  • Габариты и масса AC-406430-8-500: 2665 мм, 5,0 кг.

Поставка и документы

Поставляем KADAMM AC-406430-8-500 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у AC-406430-8-500?
8 дБи. Ширина луча — 360°.

Как крепится AC-406430-8-500?
Ø.40–60 мм

Что нужно для подбора AC-406430-8-500?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-406430-8-500.
