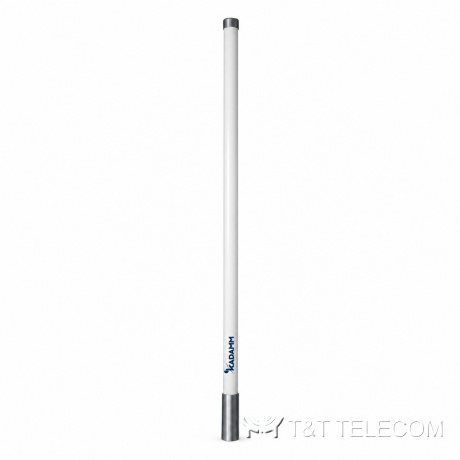

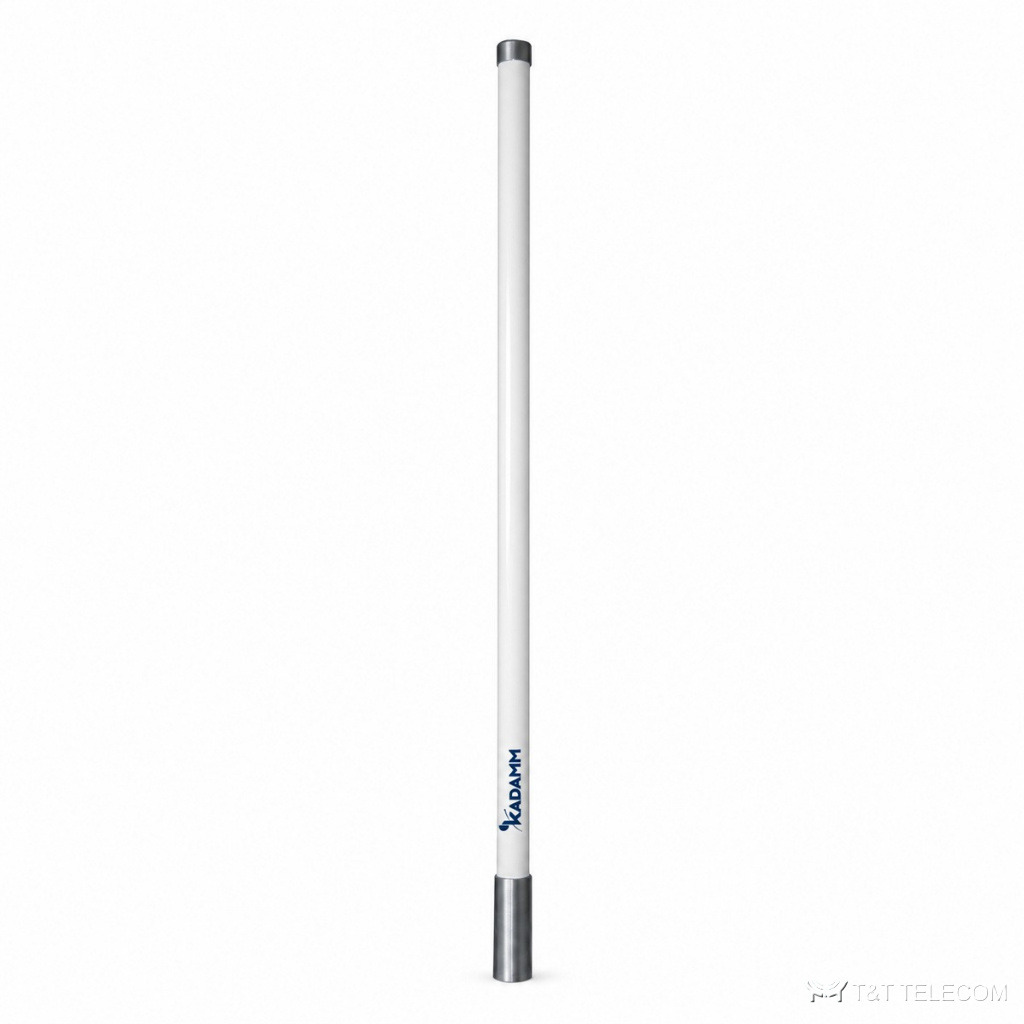

KADAMM AC-4009N-9-500 — коллинеарная ненаправленная антенна 400–470 МГц (4 исполнения по поддиапазону), 9 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-4009N-9-500 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-4009N-9-500 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Ключевые параметры AC-4009N-9-500: полоса 400–470 МГц; усиление 9 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 500 Вт.
Для каких задач
- Через AC-4009N-9-500 работают LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — AC-4009N-9-500.
- Стационарные пульты и диспетчерские — AC-4009N-9-500.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–470 МГц (исполнения по поддиапазону) |
| Коэффициент усиления, дБи | 9 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13° |
| Поляризация | Вертикальная |
| КСВН | ≤1,65 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø70 × 3205 ± 20 мм |
| Масса антенны | 5,5 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Крепление на трубу | Ø80–95 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-4009N-9-500: 400–470 МГц.
- Коэффициент усиления AC-4009N-9-500 — 9 дБи; больше усиление — уже луч.
- Ширина луча AC-4009N-9-500: в горизонтальной плоскости 360°, в вертикальной 13°.
- Разъёмы AC-4009N-9-500 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-4009N-9-500: Ø80–95 мм.
- Габариты и масса AC-4009N-9-500: Ø70 × 3205 ± 20 мм, 5,5 кг.
Поставка и документы
Поставляем KADAMM AC-4009N-9-500 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-4009N-9-500?
Рабочая полоса AC-4009N-9-500 — 400–470 МГц. Это LTE-450, радиосвязь 400–470 МГц.
Какой разъём у AC-4009N-9-500?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-4009N-9-500?
9 дБи. Ширина луча — 360°.
