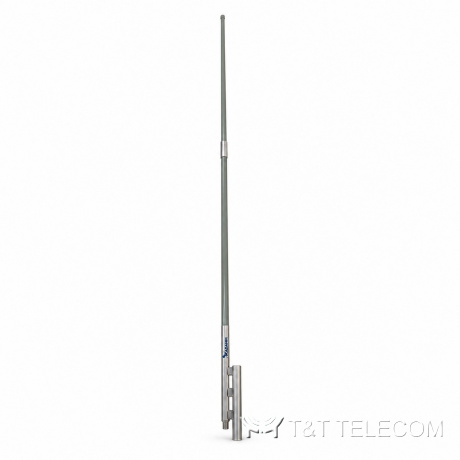

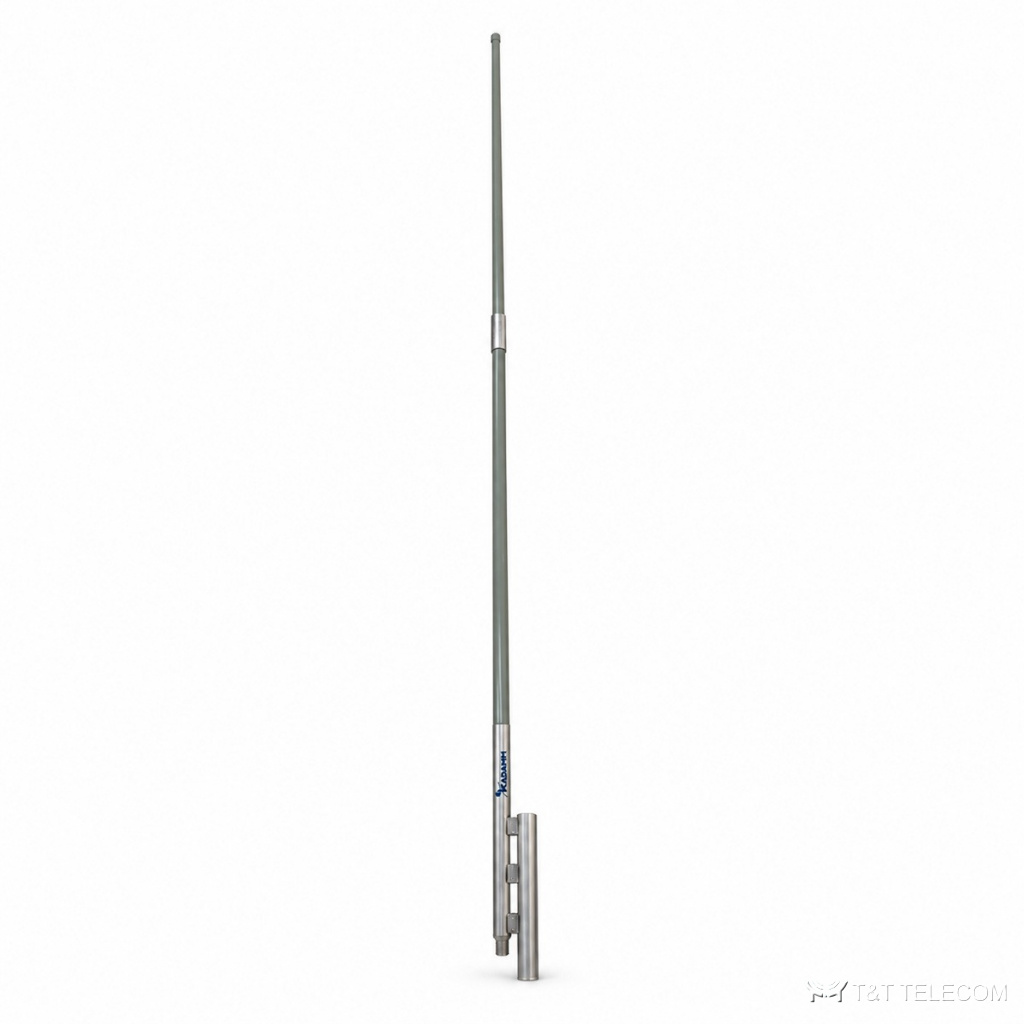

KADAMM AC-4009LA — коллинеарная ненаправленная антенна 440–490 МГц, 9 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-4009LA — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-4009LA базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AC-4009LA: полоса 440–490 МГц; усиление 9 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Через AC-4009LA работают LTE-450.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-4009LA.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-4009LA.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 440–490 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13° |
| Поляризация | Вертикальная |
| КСВН | ≤1,3 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø25 × 2385 мм |
| Масса антенны | 1,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-4009LA: 440–490 МГц.
- Коэффициент усиления AC-4009LA — 9 дБи; больше усиление — уже луч.
- Ширина луча AC-4009LA: в горизонтальной плоскости 360°, в вертикальной 13°.
- Разъёмы AC-4009LA — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса AC-4009LA: Ø25 × 2385 мм, 1,1 кг.
Поставка и документы
Подберём KADAMM AC-4009LA под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AC-4009LA?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-4009LA.
Какие частоты поддерживает AC-4009LA?
Рабочая полоса AC-4009LA — 440–490 МГц. Это LTE-450.
Какой разъём у AC-4009LA?
1×N. Другие исполнения — уточняйте при заказе.
