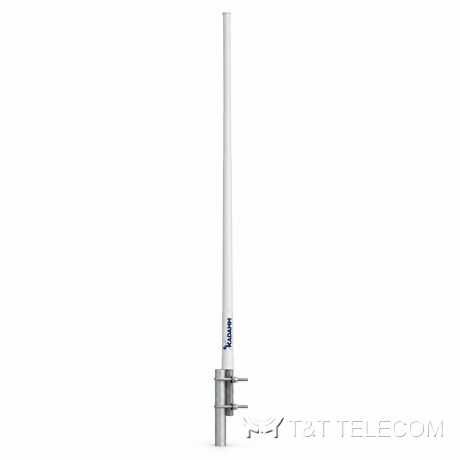

KADAMM AC-4009E2 — коллинеарная ненаправленная антенна 400–480 МГц, 8,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

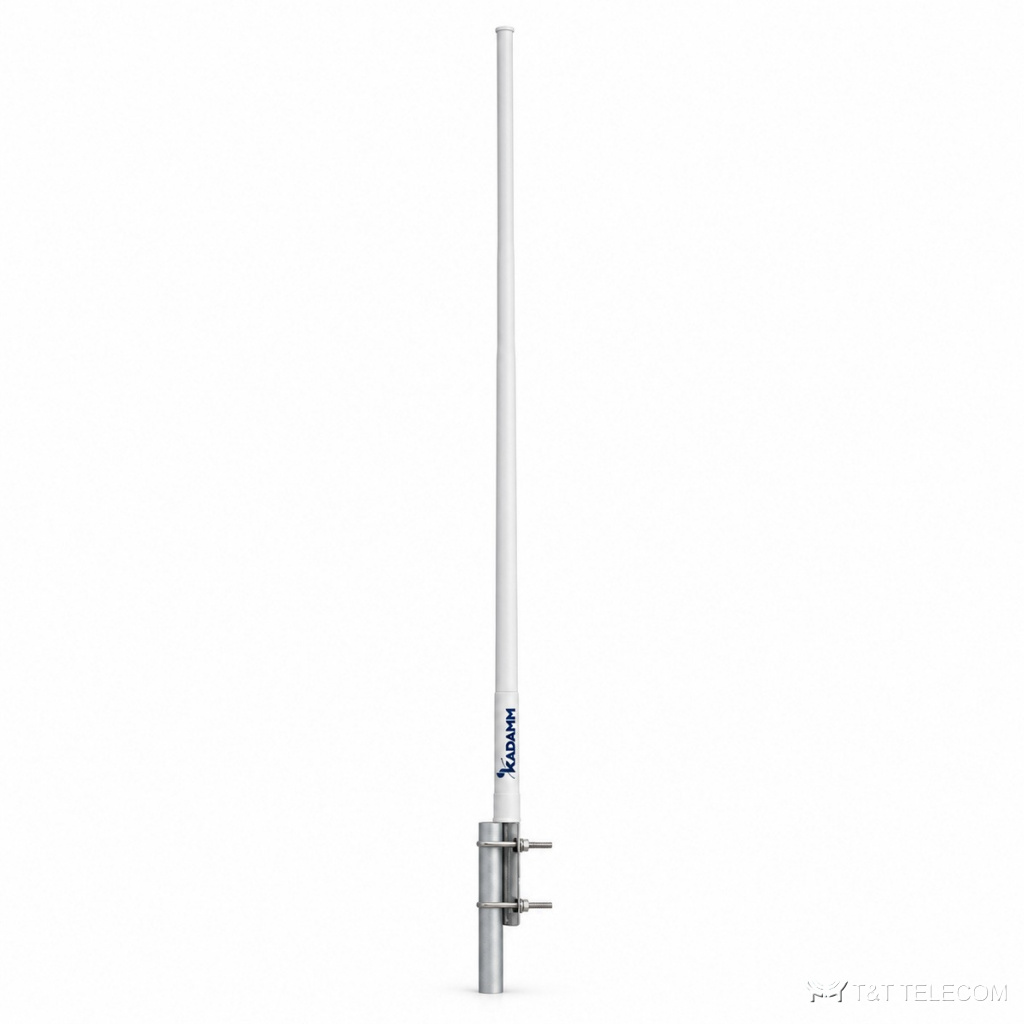

Модель KADAMM AC-4009E2 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-4009E2 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Ключевые параметры AC-4009E2: полоса 400–480 МГц; усиление 8,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Через AC-4009E2 работают LTE-450, радиосвязь 400–470 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-4009E2.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-4009E2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 8,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 2500 мм |
| Масса антенны | 2,5 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой AC-4009E2 — 400–480 МГц.
- Усиление AC-4009E2 — 8,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-4009E2: в горизонтальной плоскости 360°, в вертикальной 14,5°.
- Под разъёмы AC-4009E2 (1×N) подбирают джамперы и переходы.
- Монтаж AC-4009E2: Ø40–50 мм.
- Габариты и масса AC-4009E2: 2500 мм, 2,5 кг.
Поставка и документы
Поставляем KADAMM AC-4009E2 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-4009E2?
Рабочая полоса AC-4009E2 — 400–480 МГц. Это LTE-450, радиосвязь 400–470 МГц.
Какой разъём у AC-4009E2?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-4009E2?
8,5 дБи. Ширина луча — 360°.
