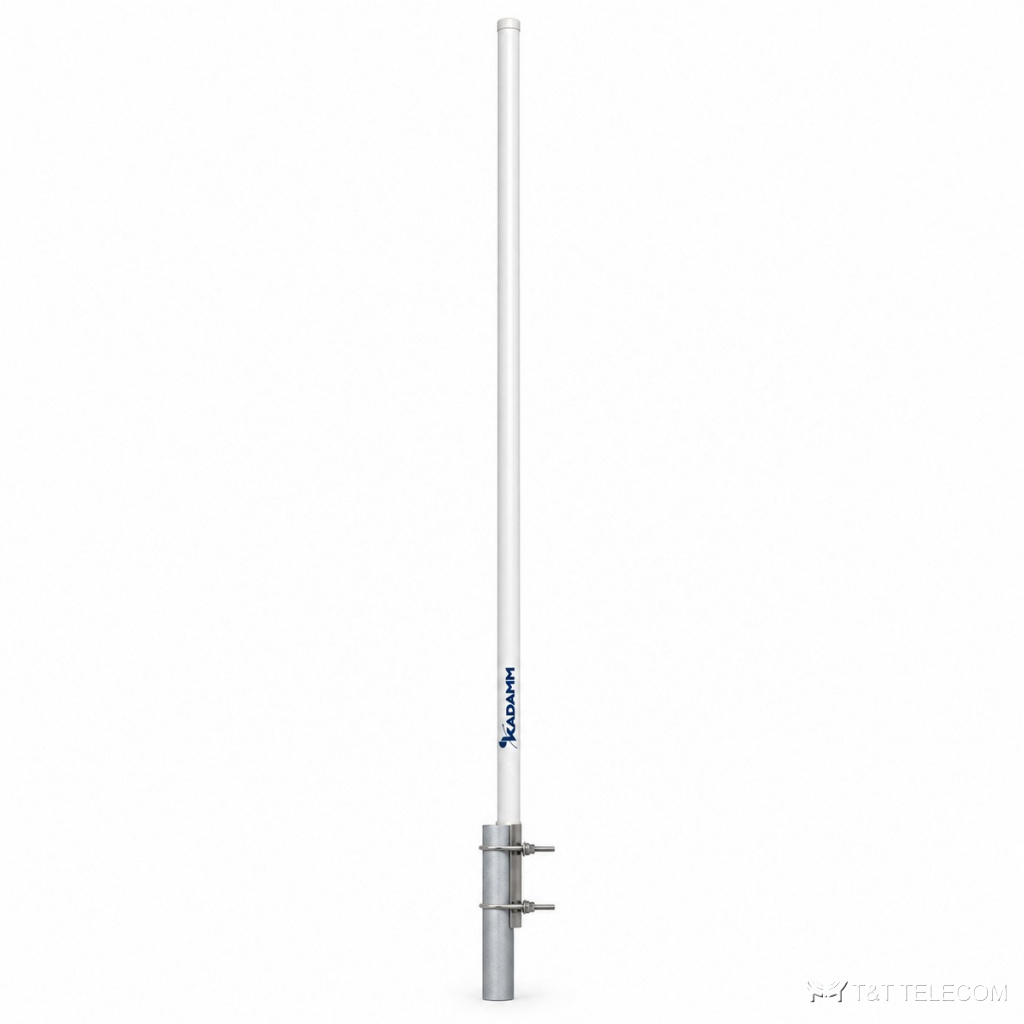

KADAMM AC-4009E — коллинеарная ненаправленная антенна 400–480 МГц, 8,5 дБи, 1 порт

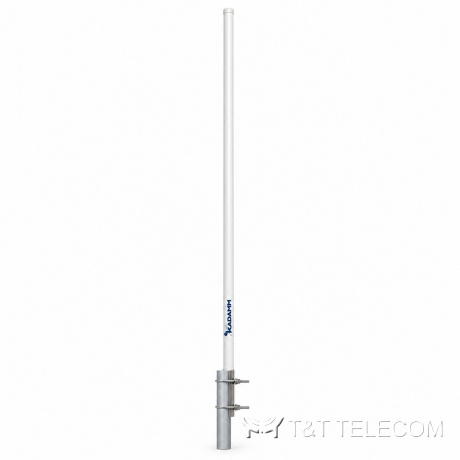

KADAMM AC-4009E — коллинеарная ненаправленная антенна 400–480 МГц, 8,5 дБи, 1 порт
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-4009E — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AC-4009E: коллинеарная всенаправленная антенна для стационарной радиостанции. AC-4009E — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-4009E: полоса 400–480 МГц; усиление 8,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.

Где применяют

  • Через AC-4009E работают LTE-450, радиосвязь 400–470 МГц.
  • Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-4009E.
  • Стационарные пульты и диспетчерские — AC-4009E.

Технические характеристики

ПараметрЗначение
Диапазон частот400–480 МГц
Коэффициент усиления, дБи8,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость14,5°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт
ГрозозащитаЗаземление по постоянному току

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N или по заказу (IEC 61169-16)
Размеры (В × Ш × Г)2500 мм
Масса антенны2,0 кг
Крепление на трубуØ40–50 мм

Подбор под объект

  • Рабочие частоты системы должны лежать внутри полосы AC-4009E: 400–480 МГц.
  • Коэффициент усиления AC-4009E — 8,5 дБи; больше усиление — уже луч.
  • Ширина луча AC-4009E: в горизонтальной плоскости 360°, в вертикальной 14,5°.
  • Под разъёмы AC-4009E (1×N) подбирают джамперы и переходы.
  • Монтаж AC-4009E: Ø40–50 мм.
  • Габариты и масса AC-4009E: 2500 мм, 2,0 кг.

Поставка и документы

Подберём KADAMM AC-4009E под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у AC-4009E?
8,5 дБи. Ширина луча — 360°.

Как крепится AC-4009E?
Ø.40–50 мм

Что нужно для подбора AC-4009E?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-4009E.
