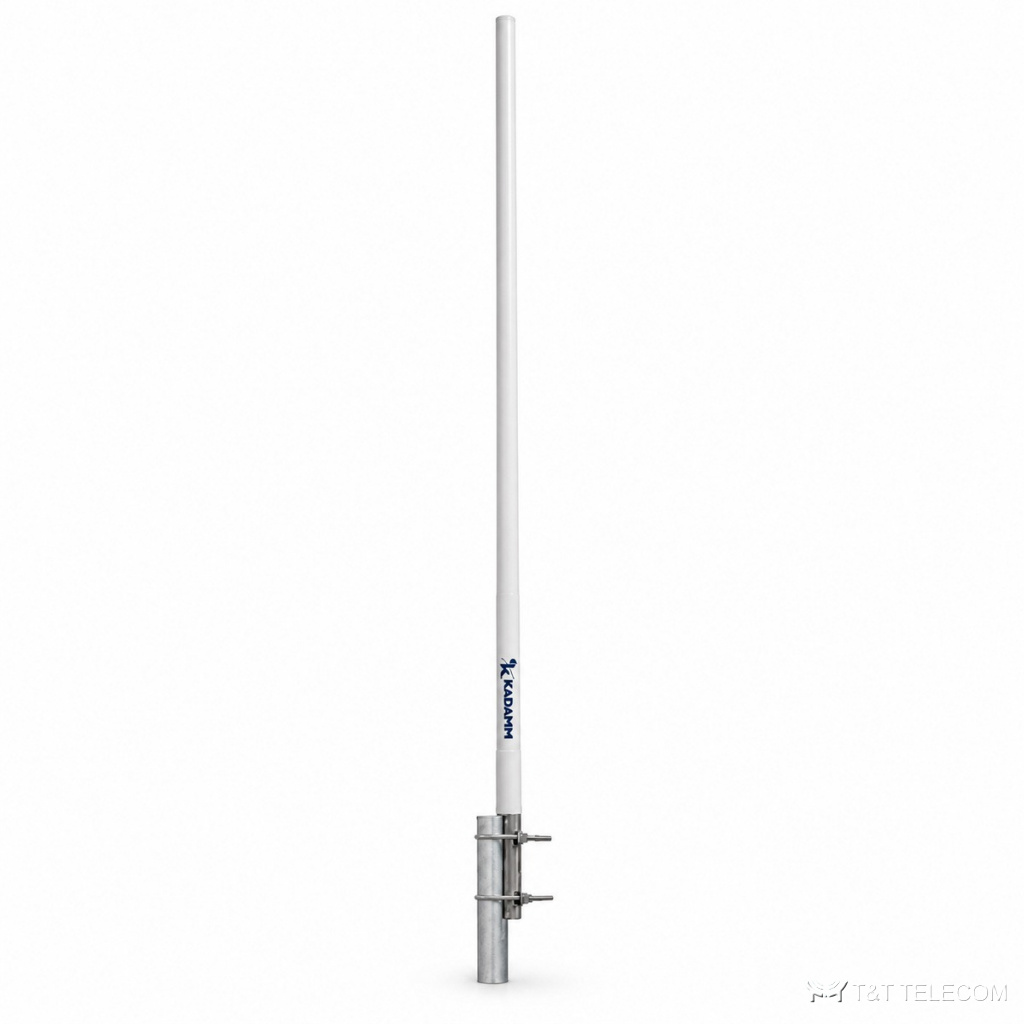

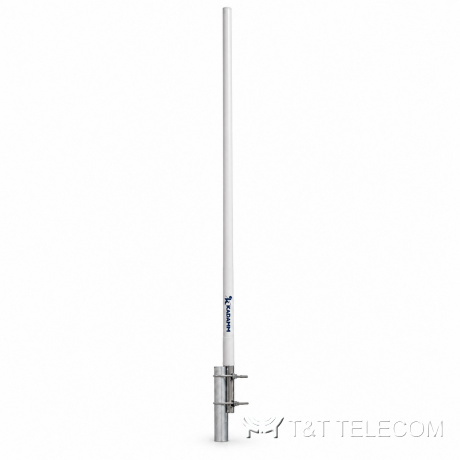

KADAMM AC-4008E2 — коллинеарная ненаправленная антенна 450–470 МГц, 8 дБи, 1 порт

KADAMM AC-4008E2 — коллинеарная ненаправленная антенна 450–470 МГц, 8 дБи, 1 порт
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-4008E2 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AC-4008E2 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-4008E2 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Основные данные AC-4008E2: полоса 450–470 МГц; усиление 8 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.

Область применения

  • Полоса AC-4008E2 охватывает LTE-450.
  • Ведомственные и технологические радиосети — AC-4008E2.
  • Ретрансляторы и базовые станции на мачтах и крышах — AC-4008E2.

Технические характеристики

ПараметрЗначение
Диапазон частот450–470 МГц
Коэффициент усиления, дБи8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость20°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Размеры (В × Ш × Г)2500 мм
Крепление на трубуØ40–50 мм

Подбор под объект

  • Рабочие частоты системы должны лежать внутри полосы AC-4008E2: 450–470 МГц.
  • Коэффициент усиления AC-4008E2 — 8 дБи; больше усиление — уже луч.
  • Ширина луча AC-4008E2: в горизонтальной плоскости 360°, в вертикальной 20°.
  • Под разъёмы AC-4008E2 (1×N) подбирают джамперы и переходы.
  • Монтаж AC-4008E2: Ø40–50 мм.
  • Габариты и масса AC-4008E2: 2500 мм.

Поставка и документы

KADAMM AC-4008E2 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какое усиление у AC-4008E2?
8 дБи. Ширина луча — 360°.

Как крепится AC-4008E2?
Ø.40–50 мм

Что нужно для подбора AC-4008E2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-4008E2.
