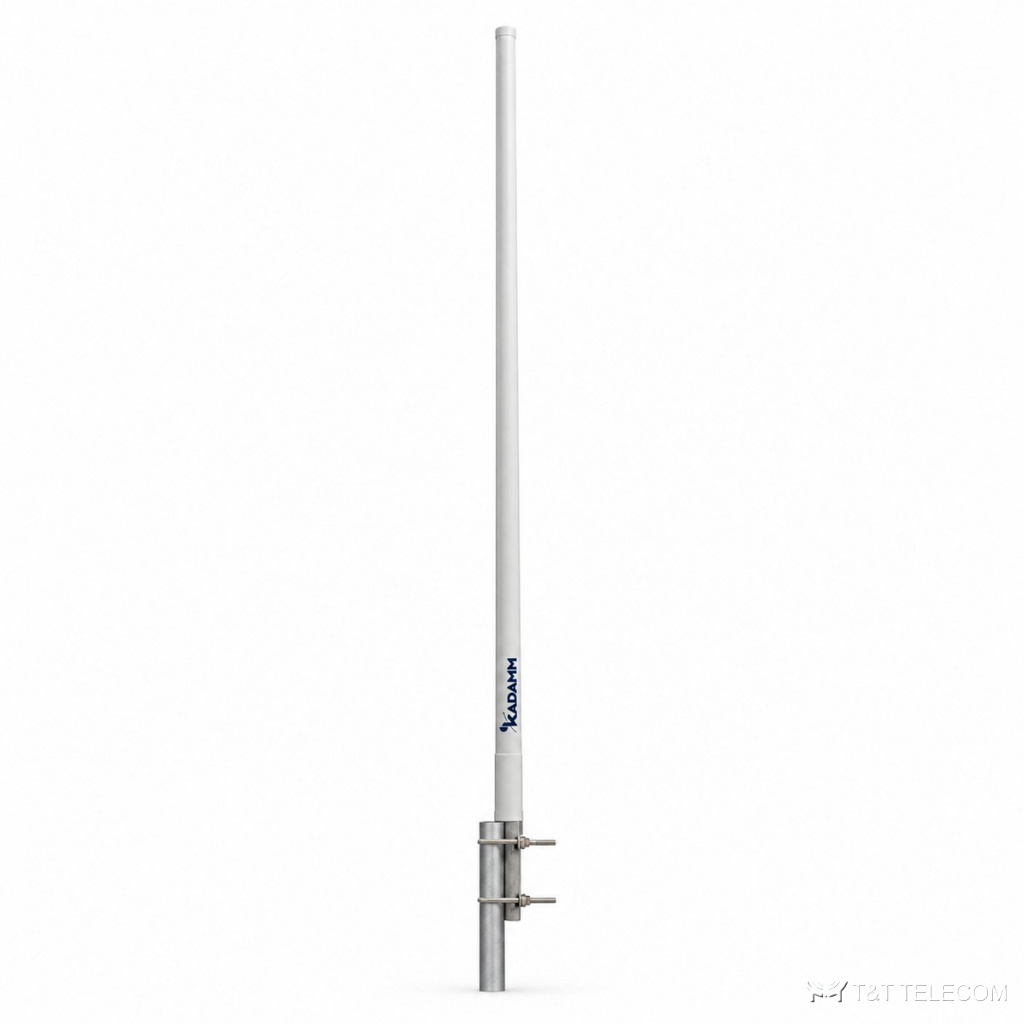

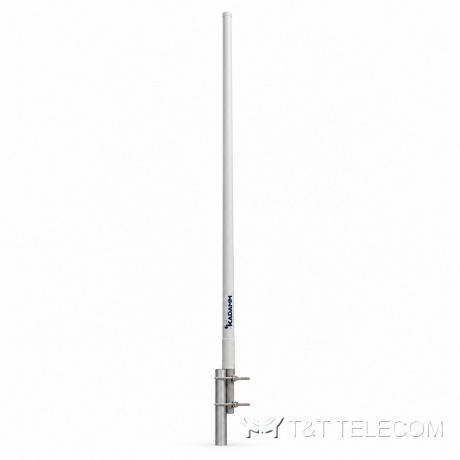

KADAMM AC-4008E2-1 — коллинеарная ненаправленная антенна 400–490 МГц, 8 дБи, 1 порт
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-4008E2-1 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-4008E2-1 — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Ключевые параметры AC-4008E2-1: полоса 400–490 МГц; усиление 8 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Диапазоны AC-4008E2-1: LTE-450, радиосвязь 400–470 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-4008E2-1.
- Стационарные пульты и диспетчерские — AC-4008E2-1.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–490 МГц |
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 20° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 2500 мм |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-4008E2-1: 400–490 МГц.
- Коэффициент усиления AC-4008E2-1 — 8 дБи; больше усиление — уже луч.
- Ширина луча AC-4008E2-1: в горизонтальной плоскости 360°, в вертикальной 20°.
- Под разъёмы AC-4008E2-1 (1×N) подбирают джамперы и переходы.
- Монтаж AC-4008E2-1: Ø40–50 мм.
- Габариты и масса AC-4008E2-1: 2500 мм.
Поставка и документы
KADAMM AC-4008E2-1 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у AC-4008E2-1?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-4008E2-1?
8 дБи. Ширина луча — 360°.
Как крепится AC-4008E2-1?
Ø.40–50 мм
