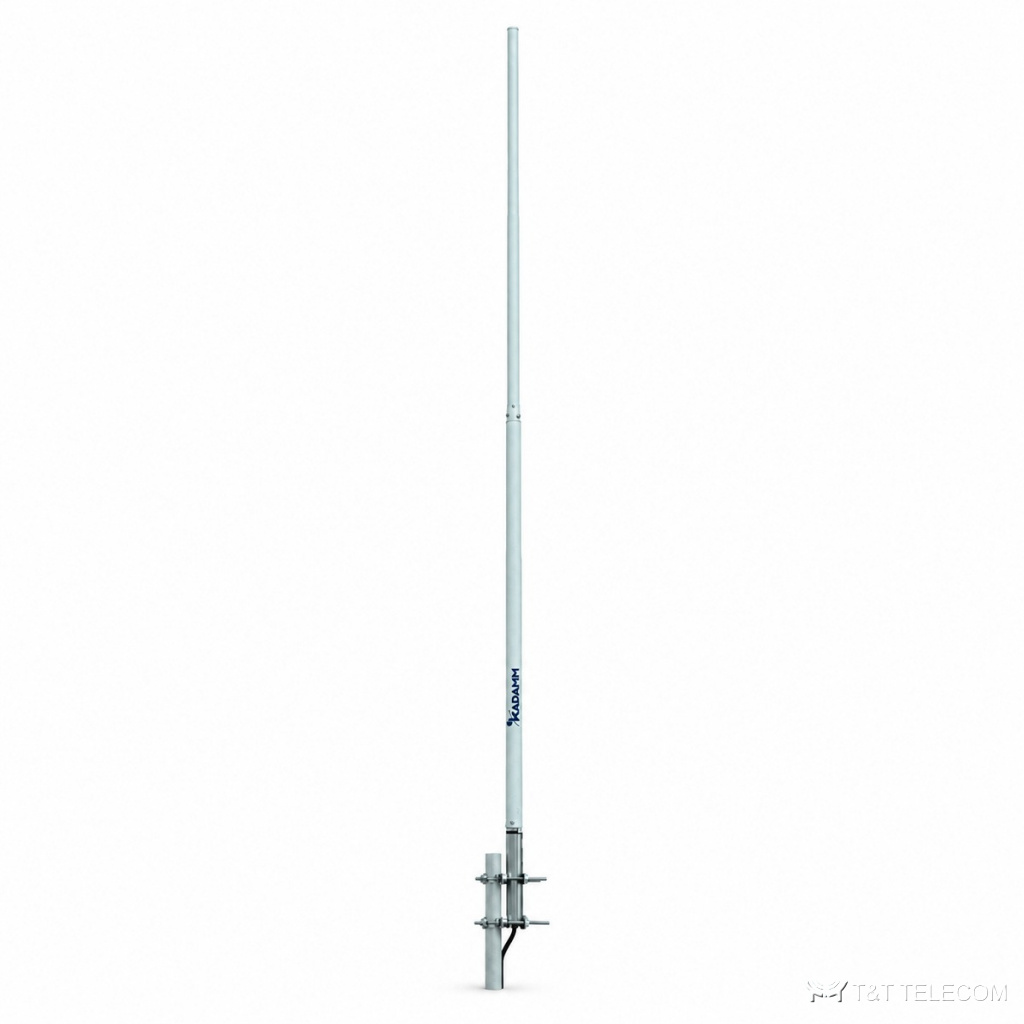

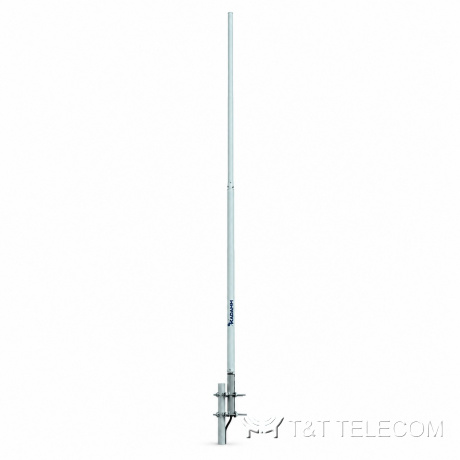

KADAMM AC-4008C — коллинеарная ненаправленная антенна 400–480 МГц, 7,8 дБи, 1 порт

KADAMM AC-4008C — коллинеарная ненаправленная антенна 400–480 МГц, 7,8 дБи, 1 порт
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-4008C — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM AC-4008C — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-4008C — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-4008C: полоса 400–480 МГц; усиление 7,8 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×UHF; мощность до 100 Вт.

Для каких задач

  • Диапазоны AC-4008C: LTE-450, радиосвязь 400–470 МГц.
  • Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-4008C.
  • Ретрансляторы и базовые станции на мачтах и крышах — AC-4008C.

Технические характеристики

ПараметрЗначение
Диапазон частот400–480 МГц
Коэффициент усиления, дБи7,8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость17°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механика и условия эксплуатации

ПараметрЗначение
РазъёмыUHF или по заказу
Размеры (В × Ш × Г)1800 мм
Масса антенны1,6 кг
Крепление на трубуØ40–50 мм

Как подобрать

  • Рабочие частоты системы должны лежать внутри полосы AC-4008C: 400–480 МГц.
  • Усиление AC-4008C — 7,8 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча AC-4008C: в горизонтальной плоскости 360°, в вертикальной 17°.
  • Под разъёмы AC-4008C (1×UHF) подбирают джамперы и переходы.
  • Монтаж AC-4008C: Ø40–50 мм.
  • Габариты и масса AC-4008C: 1800 мм, 1,6 кг.

Поставка и документы

KADAMM AC-4008C поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Какой разъём у AC-4008C?
1×UHF. Другие исполнения — уточняйте при заказе.

Какое усиление у AC-4008C?
7,8 дБи. Ширина луча — 360°.

Как крепится AC-4008C?
Ø.40–50 мм
