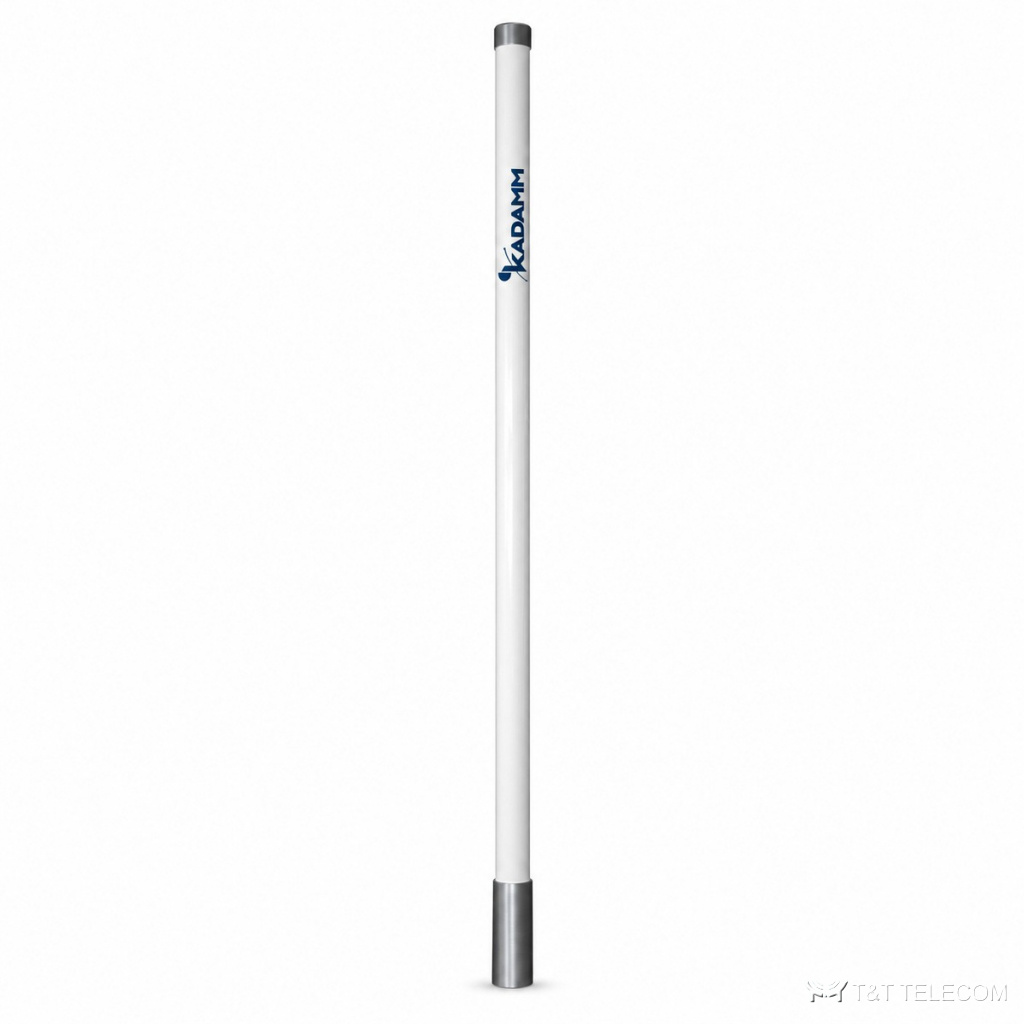

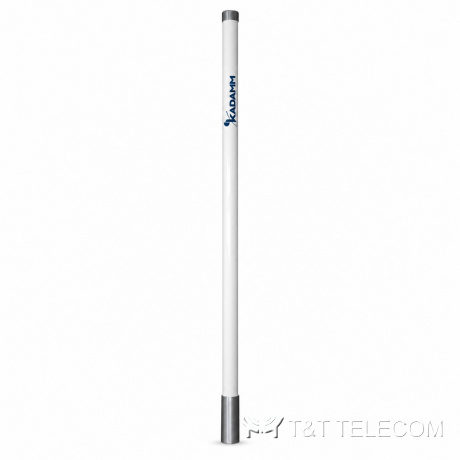

KADAMM AC-4007W9 — коллинеарная ненаправленная антенна 375–405 / 405–435 / 445–475 МГц, 7,2 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-4007W9 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-4007W9 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Ключевые параметры AC-4007W9: полоса 375–475 МГц; усиление 7,2 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 250 Вт.
Область применения
- Через AC-4007W9 работают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-4007W9.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-4007W9.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 375–405 / 405–435 / 445–475 МГц |
| Коэффициент усиления, дБи | 7,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 18° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 250 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø70 × (2835 ± 30) мм |
| Масса антенны | 4,4 кг |
| Максимальная скорость ветра | - м/с |
| Материал радома | Стеклопластик |
| Крепление на трубу | Ø50–70 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AC-4007W9 — 375–475 МГц.
- Коэффициент усиления AC-4007W9 — 7,2 дБи; больше усиление — уже луч.
- Ширина луча AC-4007W9: в горизонтальной плоскости 360°, в вертикальной 18°.
- Под разъёмы AC-4007W9 (1×N) подбирают джамперы и переходы.
- Монтаж AC-4007W9: Ø50–70 мм.
- Габариты и масса AC-4007W9: Ø70 × (2835 ± 30) мм, 4,4 кг.
Поставка и документы
Подберём KADAMM AC-4007W9 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится AC-4007W9?
Ø.50–70 мм
Что нужно для подбора AC-4007W9?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-4007W9.
Какие частоты поддерживает AC-4007W9?
Рабочая полоса AC-4007W9 — 375–475 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
