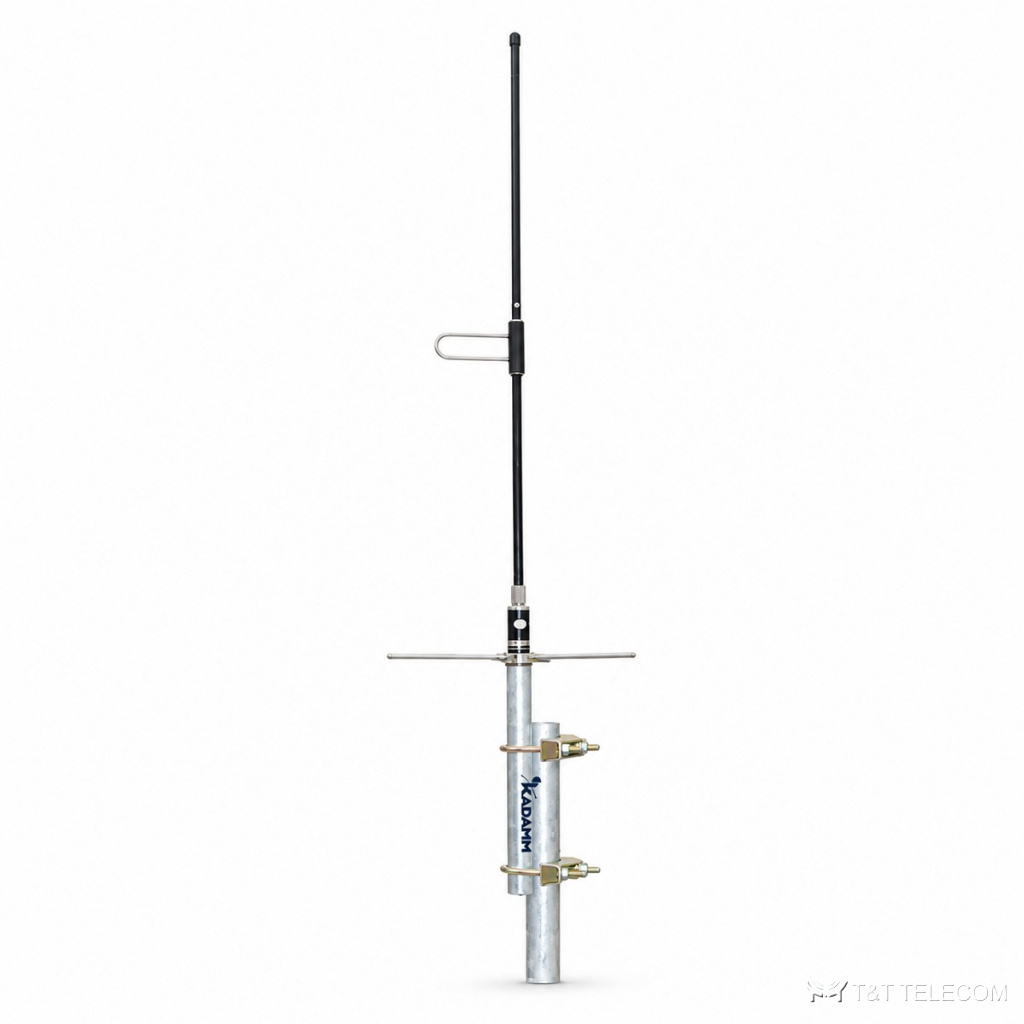

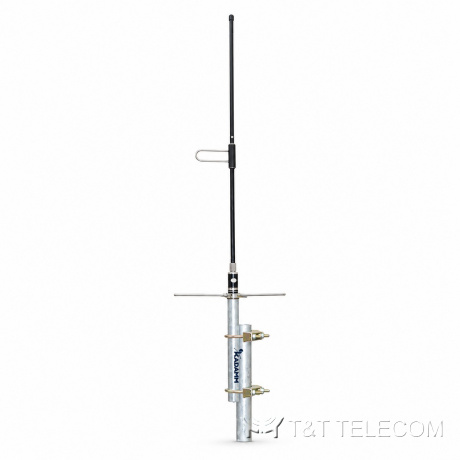

KADAMM AC-4006A — коллинеарная ненаправленная антенна 400–480 МГц, 6,5 дБи, 1 порт

KADAMM AC-4006A — коллинеарная ненаправленная антенна 400–480 МГц, 6,5 дБи, 1 порт
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM AC-4006A — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM AC-4006A: коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-4006A базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Основные данные AC-4006A: полоса 400–480 МГц; усиление 6,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.

Где применяют

  • Полоса AC-4006A охватывает LTE-450, радиосвязь 400–470 МГц.
  • Ведомственные и технологические радиосети — AC-4006A.
  • Стационарные пульты и диспетчерские — AC-4006A.

Технические характеристики

ПараметрЗначение
Диапазон частот400–480 МГц
Коэффициент усиления, дБи6,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость25°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механика и условия эксплуатации

ПараметрЗначение
Разъёмырозетка UHF или N (IEC 61169-16)
Размеры (В × Ш × Г)1000 мм
Масса антенны1 кг
Крепление на трубуØ40–50 мм

Подбор под объект

  • Рабочие частоты системы должны лежать внутри полосы AC-4006A: 400–480 МГц.
  • Усиление AC-4006A — 6,5 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Ширина луча AC-4006A: в горизонтальной плоскости 360°, в вертикальной 25°.
  • Разъёмы AC-4006A — 1×N; кабельные сборки готовят под них заранее.
  • Монтаж AC-4006A: Ø40–50 мм.
  • Габариты и масса AC-4006A: 1000 мм, 1 кг.

Поставка и документы

Подберём KADAMM AC-4006A под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какое усиление у AC-4006A?
6,5 дБи. Ширина луча — 360°.

Как крепится AC-4006A?
Ø.40–50 мм

Что нужно для подбора AC-4006A?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-4006A.
