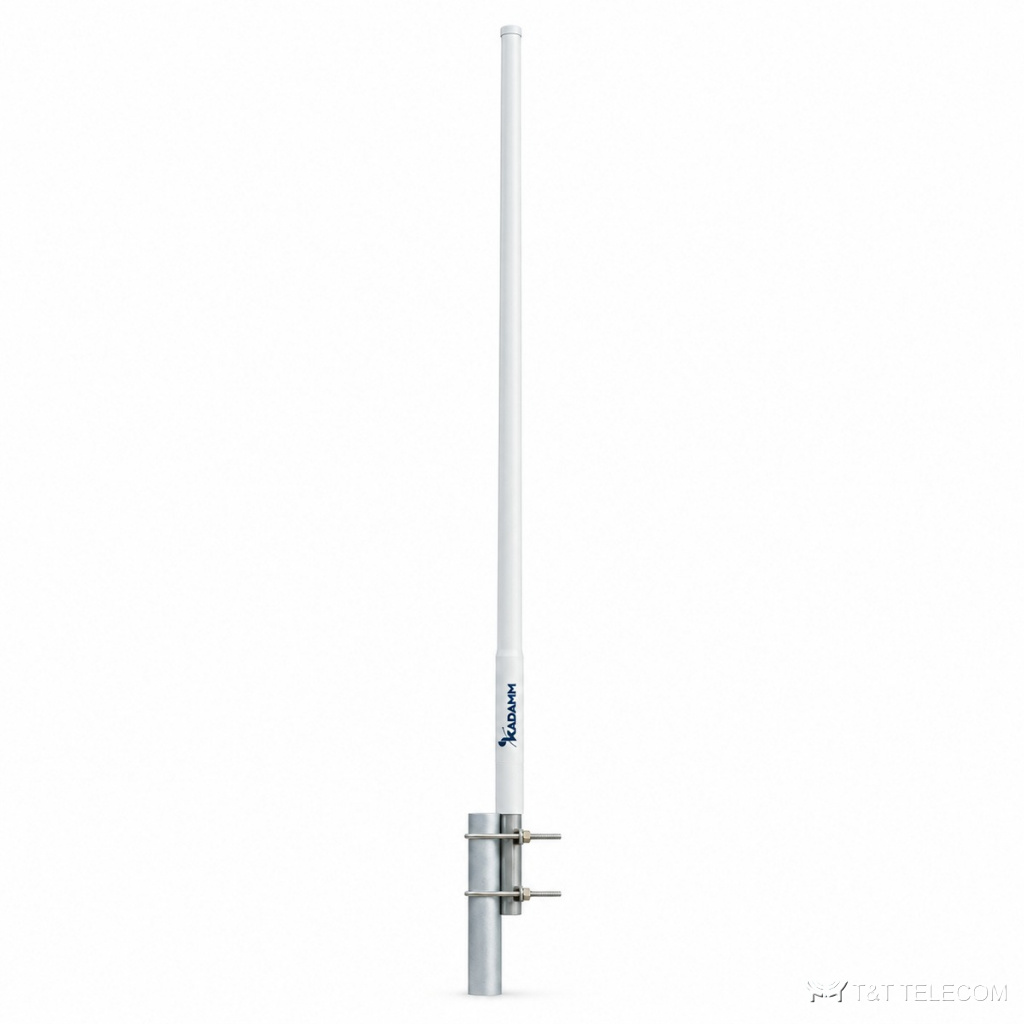

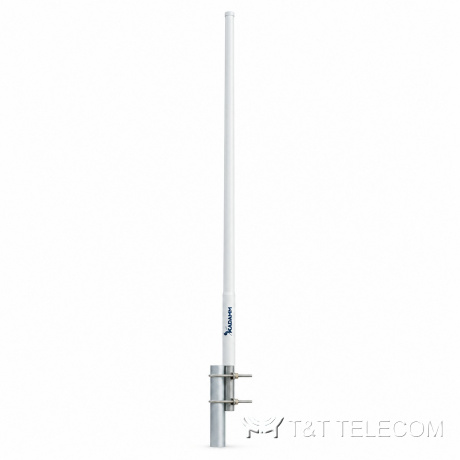

KADAMM AC-4005J — коллинеарная ненаправленная антенна 400–480 МГц, 5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-4005J — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-4005J — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Ключевые параметры AC-4005J: полоса 400–480 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Диапазоны AC-4005J: LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — AC-4005J.
- Стационарные пульты и диспетчерские — AC-4005J.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 28° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1250 мм |
| Масса антенны | 1,8 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой AC-4005J — 400–480 МГц.
- Усиление AC-4005J — 5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-4005J: в горизонтальной плоскости 360°, в вертикальной 28°.
- Под разъёмы AC-4005J (1×N) подбирают джамперы и переходы.
- Монтаж AC-4005J: Ø40–50 мм.
- Габариты и масса AC-4005J: 1250 мм, 1,8 кг.
Поставка и документы
Поставляем KADAMM AC-4005J по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у AC-4005J?
5 дБи. Ширина луча — 360°.
Как крепится AC-4005J?
Ø.40–50 мм
Что нужно для подбора AC-4005J?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-4005J.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM AC-4005J — техническое описание 170.42 КБ
