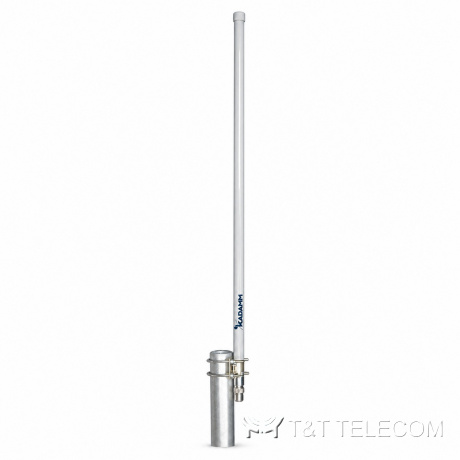

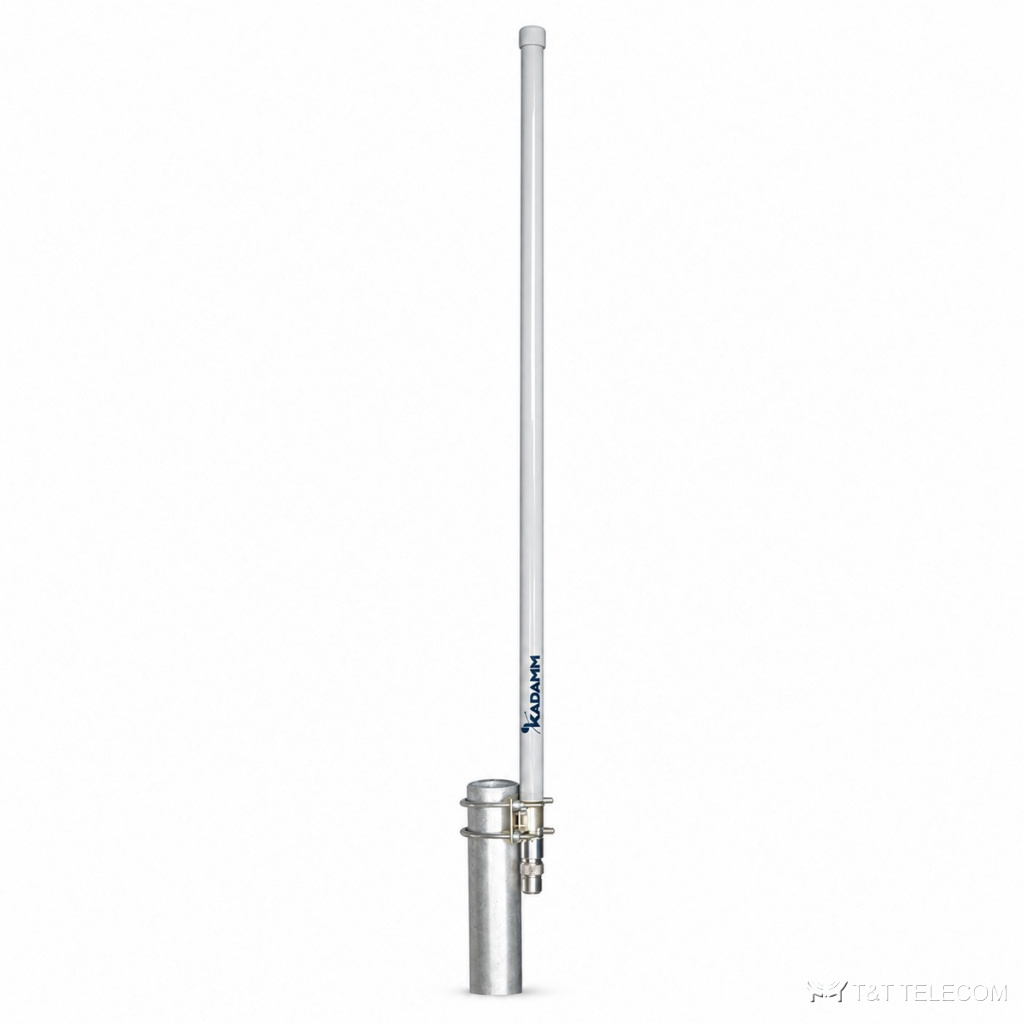

KADAMM AC-4005AT06 — коллинеарная ненаправленная антенна 400–480 МГц, 3 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-4005AT06: коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-4005AT06 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Коротко о AC-4005AT06: полоса 400–480 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Полоса AC-4005AT06 охватывает LTE-450, радиосвязь 400–470 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-4005AT06.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-4005AT06.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1000 мм |
| Масса антенны | 0,35 кг |
| Крепление на трубу | Ø30–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы AC-4005AT06: 400–480 МГц.
- Усиление AC-4005AT06 — 3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-4005AT06: в горизонтальной плоскости 360°, в вертикальной 50°.
- Под разъёмы AC-4005AT06 (1×N) подбирают джамперы и переходы.
- Монтаж AC-4005AT06: Ø30–50 мм.
- Габариты и масса AC-4005AT06: 1000 мм, 0,35 кг.
Поставка и документы
KADAMM AC-4005AT06 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-4005AT06?
Рабочая полоса AC-4005AT06 — 400–480 МГц. Это LTE-450, радиосвязь 400–470 МГц.
Какой разъём у AC-4005AT06?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-4005AT06?
3 дБи. Ширина луча — 360°.
