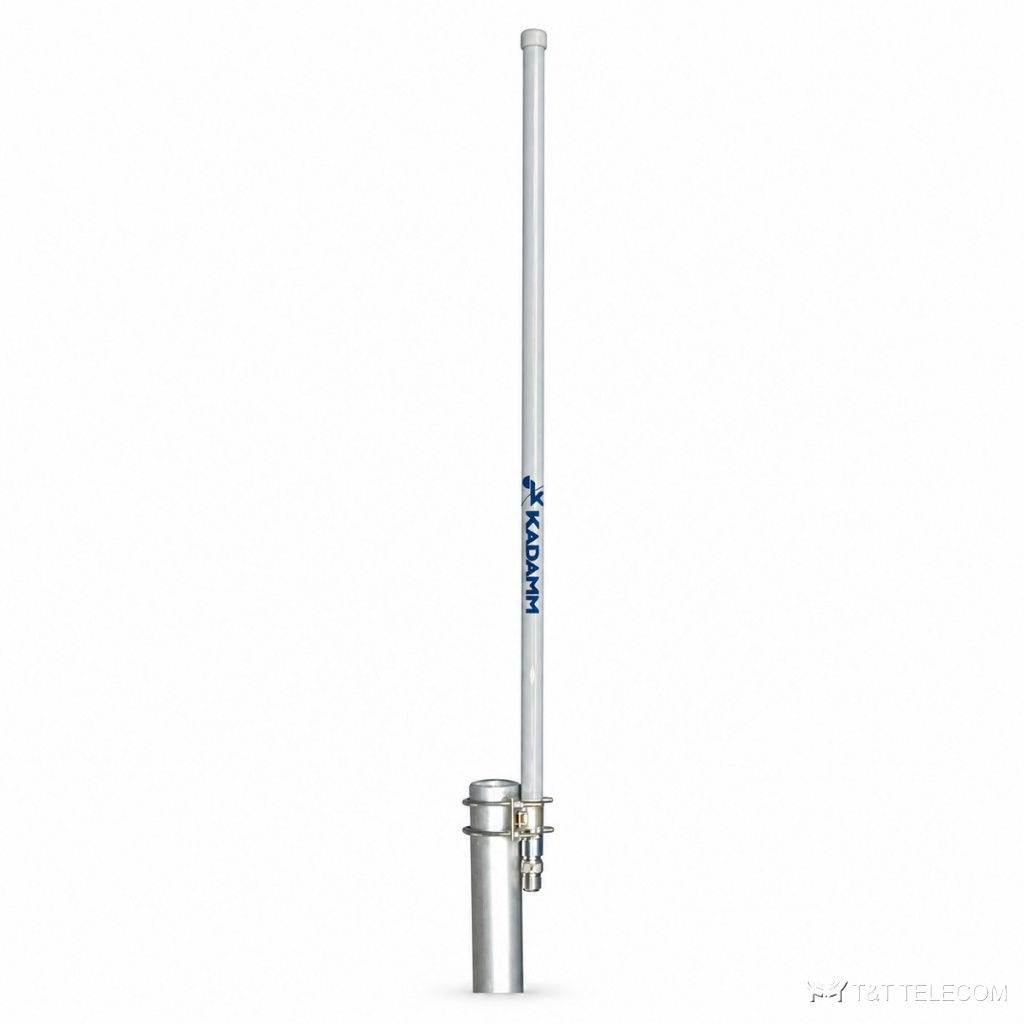

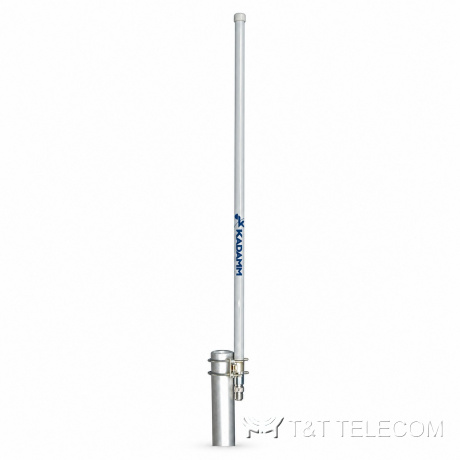

KADAMM AC-4005AT — коллинеарная ненаправленная антенна 400–480 МГц, 5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-4005AT — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-4005AT — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-4005AT: полоса 400–480 МГц; усиление 5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Через AC-4005AT работают LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — AC-4005AT.
- Стационарные пульты и диспетчерские — AC-4005AT.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 28° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1200 мм |
| Масса антенны | 0,75 кг |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AC-4005AT: 400–480 МГц.
- Коэффициент усиления AC-4005AT — 5 дБи; больше усиление — уже луч.
- Ширина луча AC-4005AT: в горизонтальной плоскости 360°, в вертикальной 28°.
- Под разъёмы AC-4005AT (1×N) подбирают джамперы и переходы.
- Монтаж AC-4005AT: Ø40–50 мм.
- Габариты и масса AC-4005AT: 1200 мм, 0,75 кг.
Поставка и документы
KADAMM AC-4005AT поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится AC-4005AT?
Ø.40–50 мм
Что нужно для подбора AC-4005AT?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-4005AT.
Какие частоты поддерживает AC-4005AT?
Рабочая полоса AC-4005AT — 400–480 МГц. Это LTE-450, радиосвязь 400–470 МГц.
