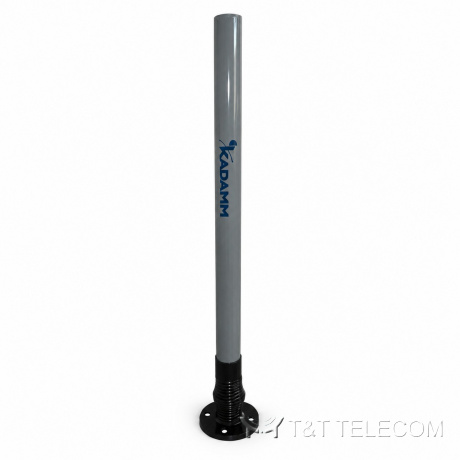

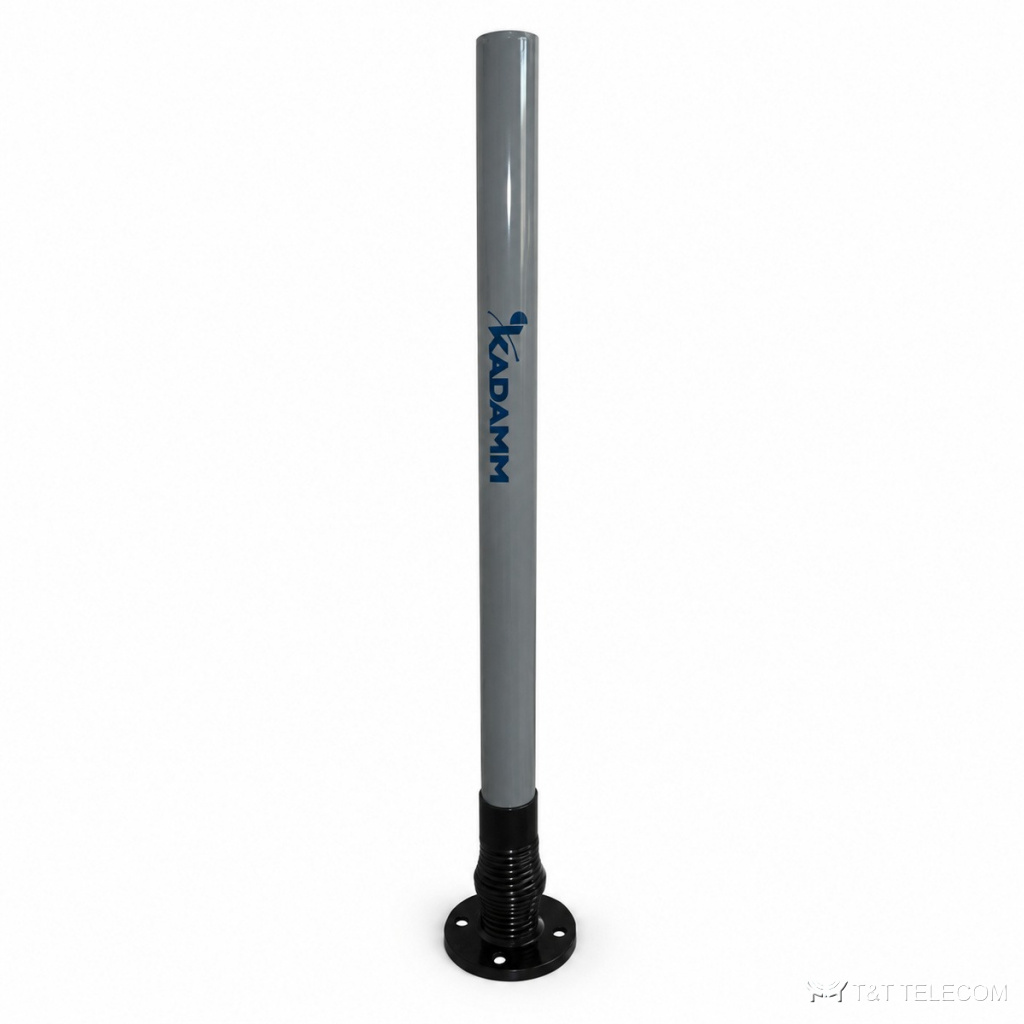

KADAMM AC-4003TF — коллинеарная ненаправленная антенна 380–490 МГц, 3 дБи, 1 порт
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-4003TF — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-4003TF подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о AC-4003TF: полоса 380–490 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.
Где применяют
- Диапазоны AC-4003TF: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — AC-4003TF.
- Стационарные пульты и диспетчерские — AC-4003TF.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–490 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 62° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 611 мм |
| Масса антенны | 0,95 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | фланец |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы AC-4003TF: 380–490 МГц.
- Коэффициент усиления AC-4003TF — 3 дБи; больше усиление — уже луч.
- Ширина луча AC-4003TF: в горизонтальной плоскости 360°, в вертикальной 62°.
- Разъёмы AC-4003TF — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-4003TF: фланец.
- Габариты и масса AC-4003TF: 611 мм, 0,95 кг.
Поставка и документы
Подберём KADAMM AC-4003TF под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-4003TF?
Рабочая полоса AC-4003TF — 380–490 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
Какой разъём у AC-4003TF?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-4003TF?
3 дБи. Ширина луча — 360°.
