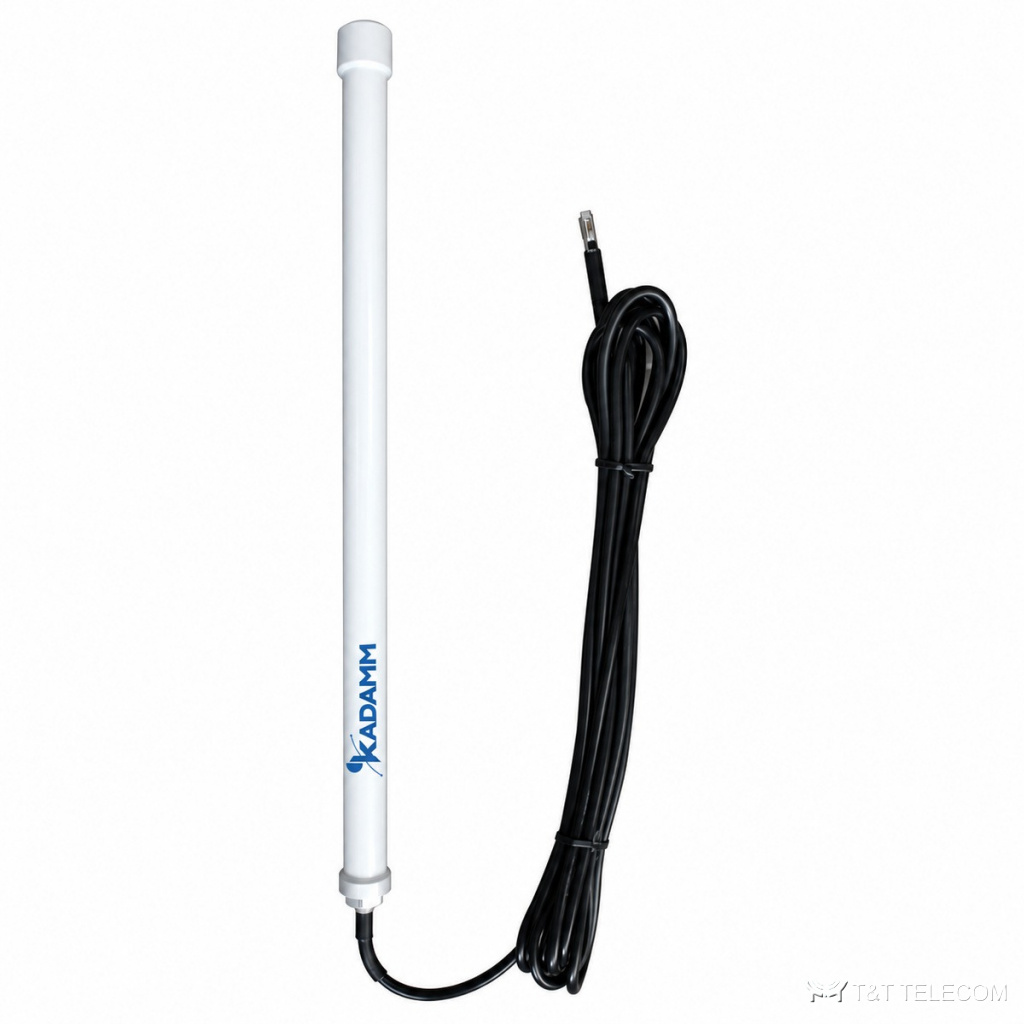

KADAMM AC-4003GG — коллинеарная ненаправленная антенна 380–470 МГц, 3 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-4003GG — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-4003GG — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-4003GG: полоса 380–470 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×FME; мощность до 100 Вт.
Для каких задач
- Диапазоны AC-4003GG: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — AC-4003GG.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-4003GG.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–470 МГц |
| Коэффициент усиления, дБи | 3 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65 ± 25° |
| Поляризация | Вертикальная |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка FME |
| Расположение разъёмов | Снизу, на конце кабеля |
| Размеры (В × Ш × Г) | Ø23 × (400 ± 10) мм |
| Масса антенны | 0,35 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Стеклопластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+70 °C |
| Крепление | на стену |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой AC-4003GG — 380–470 МГц.
- Коэффициент усиления AC-4003GG — 3 дБи; больше усиление — уже луч.
- Ширина луча AC-4003GG: в горизонтальной плоскости 360°, в вертикальной 65 ± 25°.
- Разъёмы AC-4003GG — 1×FME; кабельные сборки готовят под них заранее.
- Монтаж AC-4003GG: на стену.
- Габариты и масса AC-4003GG: Ø23 × (400 ± 10) мм, 0,35 кг.
Поставка и документы
Поставляем KADAMM AC-4003GG по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора AC-4003GG?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-4003GG.
Какие частоты поддерживает AC-4003GG?
Рабочая полоса AC-4003GG — 380–470 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
Какой разъём у AC-4003GG?
1×FME. Другие исполнения — уточняйте при заказе.
