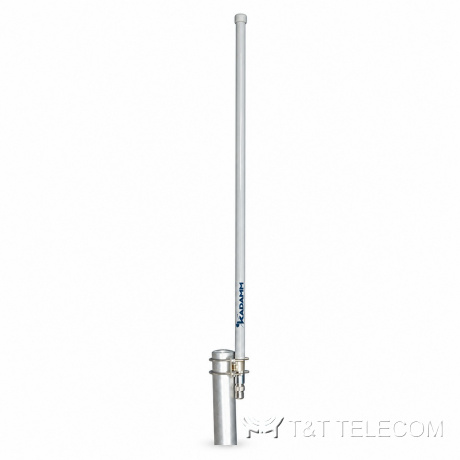

KADAMM AC-4003AT3 — коллинеарная ненаправленная антенна 400–490 МГц, 3 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

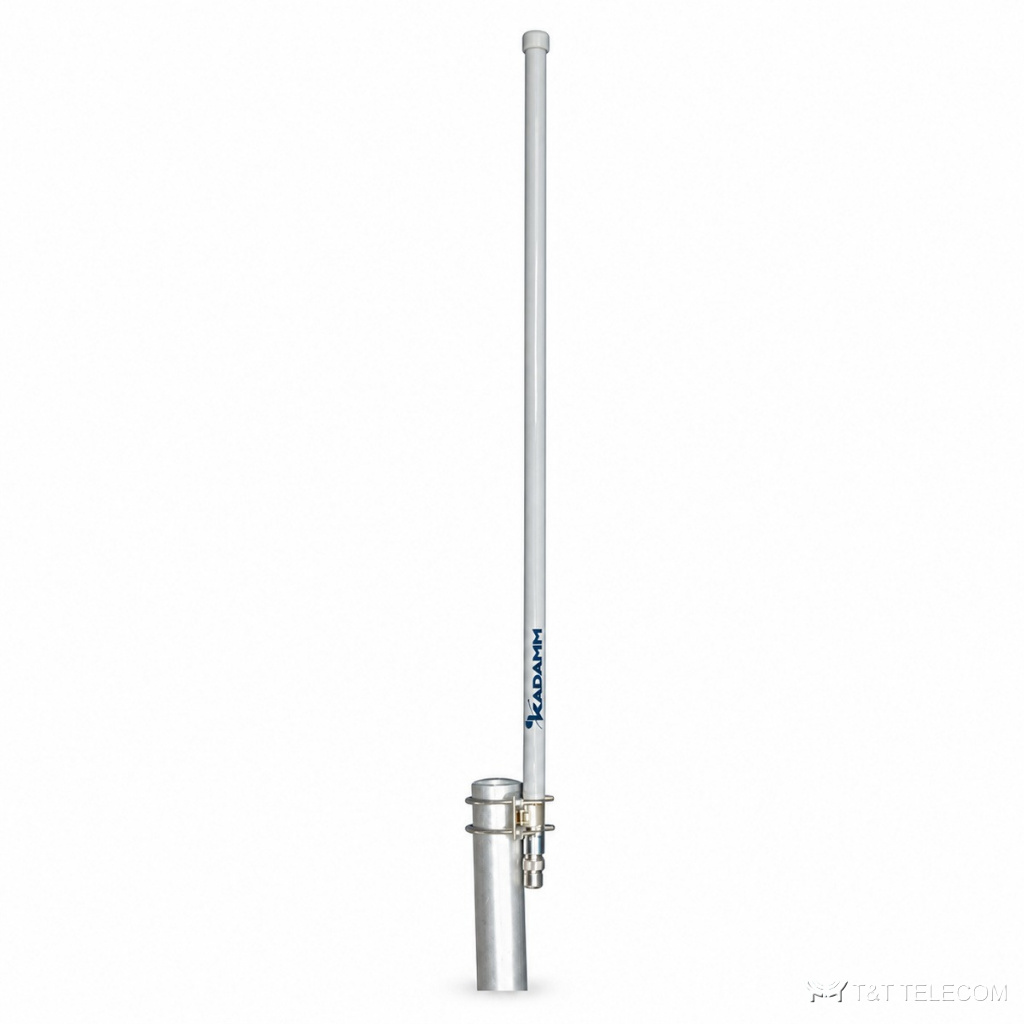

Модель KADAMM AC-4003AT3 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-4003AT3 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Коротко о AC-4003AT3: полоса 400–490 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Диапазоны AC-4003AT3: LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — AC-4003AT3.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-4003AT3.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–490 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 62° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 600 мм |
| Масса антенны | 0,35 кг |
| Крепление на трубу | Ø30–50 мм (при установке на мачту) |
Подбор под объект
- Сверьте частоты своей сети с полосой AC-4003AT3 — 400–490 МГц.
- Коэффициент усиления AC-4003AT3 — 3 дБи; больше усиление — уже луч.
- Ширина луча AC-4003AT3: в горизонтальной плоскости 360°, в вертикальной 62°.
- Разъёмы AC-4003AT3 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-4003AT3: Ø30–50 мм (при установке на мачту).
- Габариты и масса AC-4003AT3: 600 мм, 0,35 кг.
Поставка и документы
Подберём KADAMM AC-4003AT3 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится AC-4003AT3?
Ø.30–50 мм (при установке на мачту)
Что нужно для подбора AC-4003AT3?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-4003AT3.
Какие частоты поддерживает AC-4003AT3?
Рабочая полоса AC-4003AT3 — 400–490 МГц. Это LTE-450, радиосвязь 400–470 МГц.
