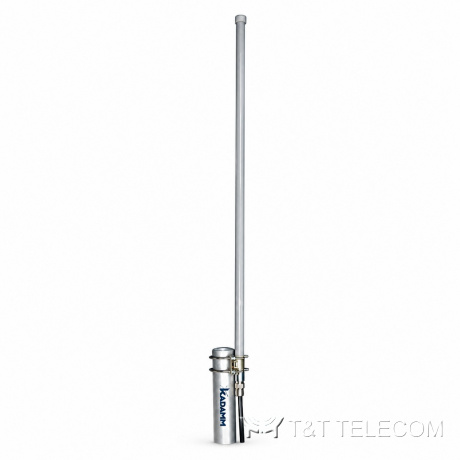

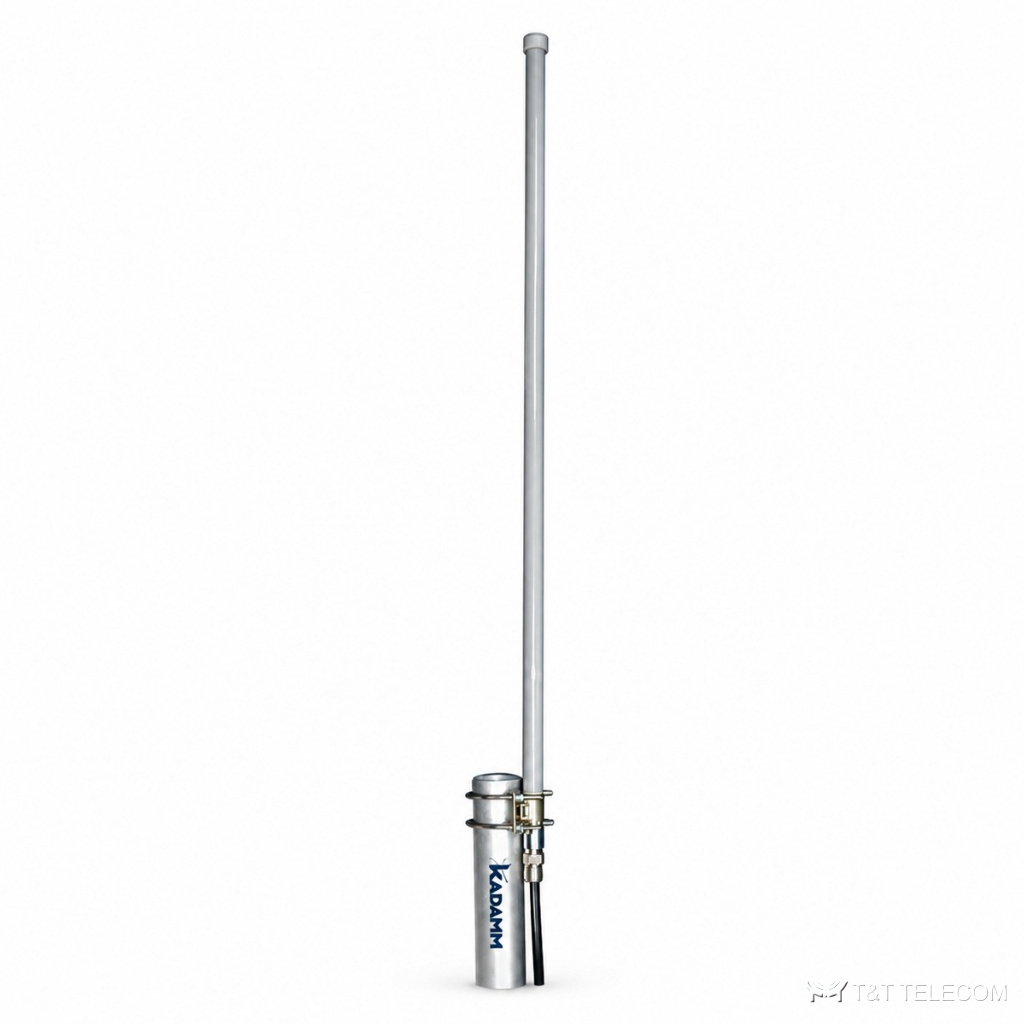

KADAMM AC-4003AT1 — коллинеарная ненаправленная антенна 400–480 МГц, 3 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-4003AT1 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-4003AT1 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Ключевые параметры AC-4003AT1: полоса 400–480 МГц; усиление 3 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Полоса AC-4003AT1 охватывает LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — AC-4003AT1.
- Стационарные пульты и диспетчерские — AC-4003AT1.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 58° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1200 мм |
| Масса антенны | 0,72 кг |
| Материал радома | Стеклопластик |
| Крепление на трубу | Ø35–50 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AC-4003AT1: 400–480 МГц.
- Усиление AC-4003AT1 — 3 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-4003AT1: в горизонтальной плоскости 360°, в вертикальной 58°.
- Разъёмы AC-4003AT1 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-4003AT1: Ø35–50 мм.
- Габариты и масса AC-4003AT1: 1200 мм, 0,72 кг.
Поставка и документы
KADAMM AC-4003AT1 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает AC-4003AT1?
Рабочая полоса AC-4003AT1 — 400–480 МГц. Это LTE-450, радиосвязь 400–470 МГц.
Какой разъём у AC-4003AT1?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у AC-4003AT1?
3 дБи. Ширина луча — 360°.
