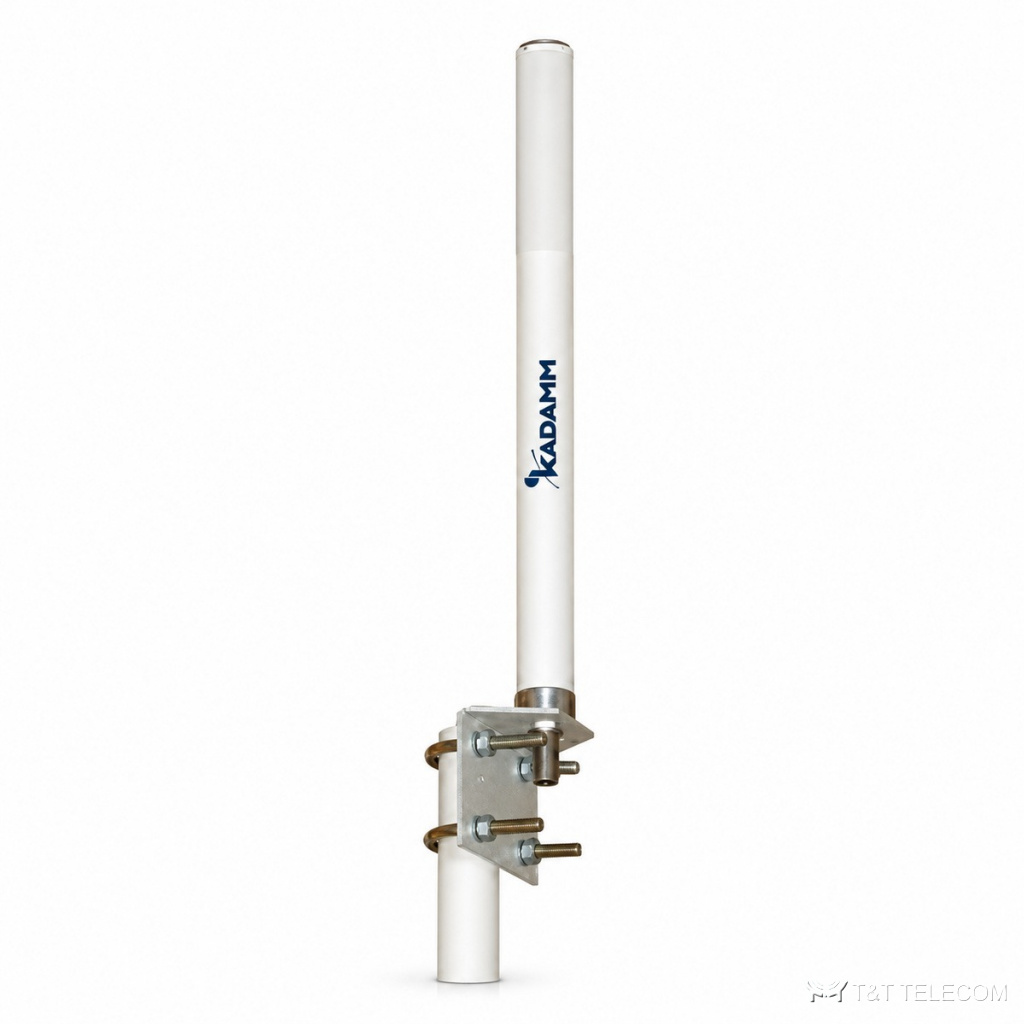

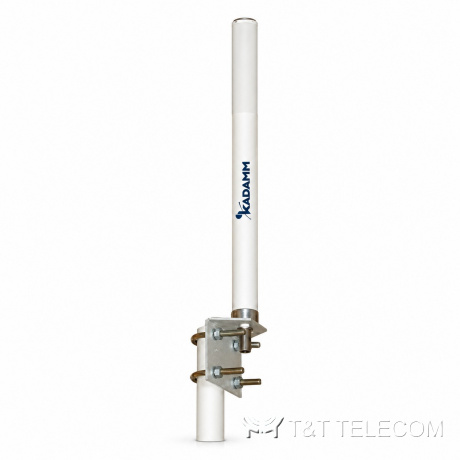

KADAMM AC-4002W2 — коллинеарная ненаправленная антенна 390–490 МГц, 2,15 дБи, 1 порт
Вертикальные антенны UHF
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM AC-4002W2 — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-4002W2 подключают к стационарной радиостанции, ретранслятору или базовой станции TETRA и DMR. Основные данные AC-4002W2: полоса 390–490 МГц; усиление 2,15 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Диапазоны AC-4002W2: LTE-450, радиосвязь 400–470 МГц.
- Ведомственные и технологические радиосети — AC-4002W2.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-4002W2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 390–490 МГц |
| Коэффициент усиления, дБи | 2,15 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 62° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø33 × 500 мм |
| Масса антенны | 0,32 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой AC-4002W2 — 390–490 МГц.
- Коэффициент усиления AC-4002W2 — 2,15 дБи; больше усиление — уже луч.
- Ширина луча AC-4002W2: в горизонтальной плоскости 360°, в вертикальной 62°.
- Под разъёмы AC-4002W2 (1×N) подбирают джамперы и переходы.
- Монтаж AC-4002W2: Ø40–50 мм.
- Габариты и масса AC-4002W2: Ø33 × 500 мм, 0,32 кг.
Поставка и документы
KADAMM AC-4002W2 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у AC-4002W2?
2,15 дБи. Ширина луча — 360°.
Как крепится AC-4002W2?
Ø.40–50 мм
Что нужно для подбора AC-4002W2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-4002W2.
