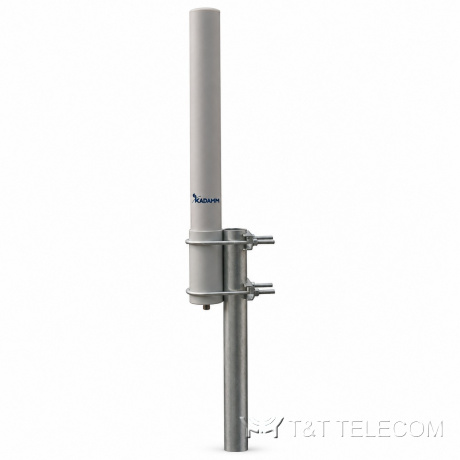

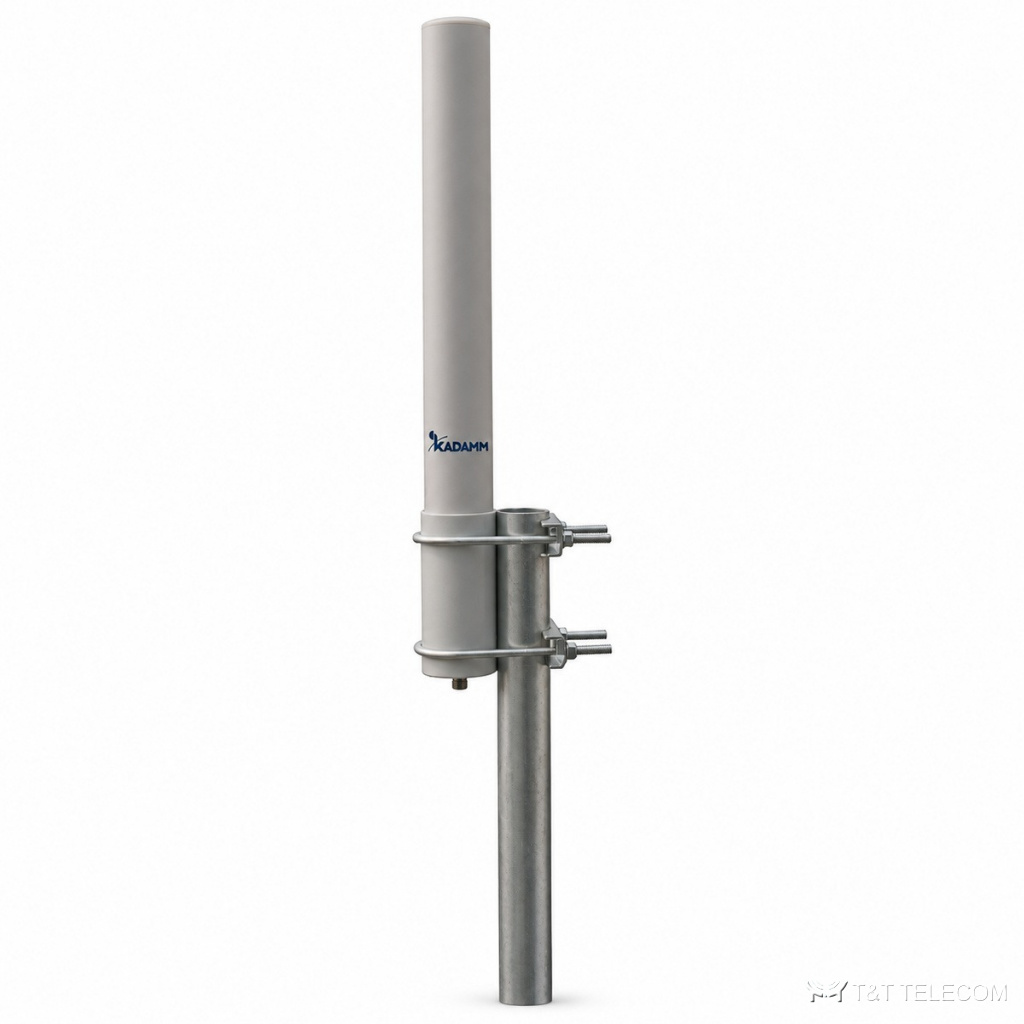

KADAMM AC-4002W — коллинеарная ненаправленная антенна 380–490 МГц, 3,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-4002W — коллинеарная всенаправленная антенна для стационарной радиостанции. AC-4002W — антенна для стационарной радиостанции или ретранслятора УКВ-сети: её ставят на мачту, крышу или кронштейн. Основные данные AC-4002W: полоса 380–490 МГц; усиление 3,5 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Полоса AC-4002W охватывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-4002W.
- Стационарные пульты и диспетчерские — AC-4002W.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–490 МГц |
| Коэффициент усиления, дБи | 3,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 58° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø70 × 600 мм |
| Масса антенны | 1,63 кг |
| Крепление на трубу | Ø40–70 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы AC-4002W: 380–490 МГц.
- Коэффициент усиления AC-4002W — 3,5 дБи; больше усиление — уже луч.
- Ширина луча AC-4002W: в горизонтальной плоскости 360°, в вертикальной 58°.
- Разъёмы AC-4002W — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-4002W: Ø40–70 мм.
- Габариты и масса AC-4002W: Ø70 × 600 мм, 1,63 кг.
Поставка и документы
KADAMM AC-4002W поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится AC-4002W?
Ø.40–70 мм
Что нужно для подбора AC-4002W?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-4002W.
Какие частоты поддерживает AC-4002W?
Рабочая полоса AC-4002W — 380–490 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
