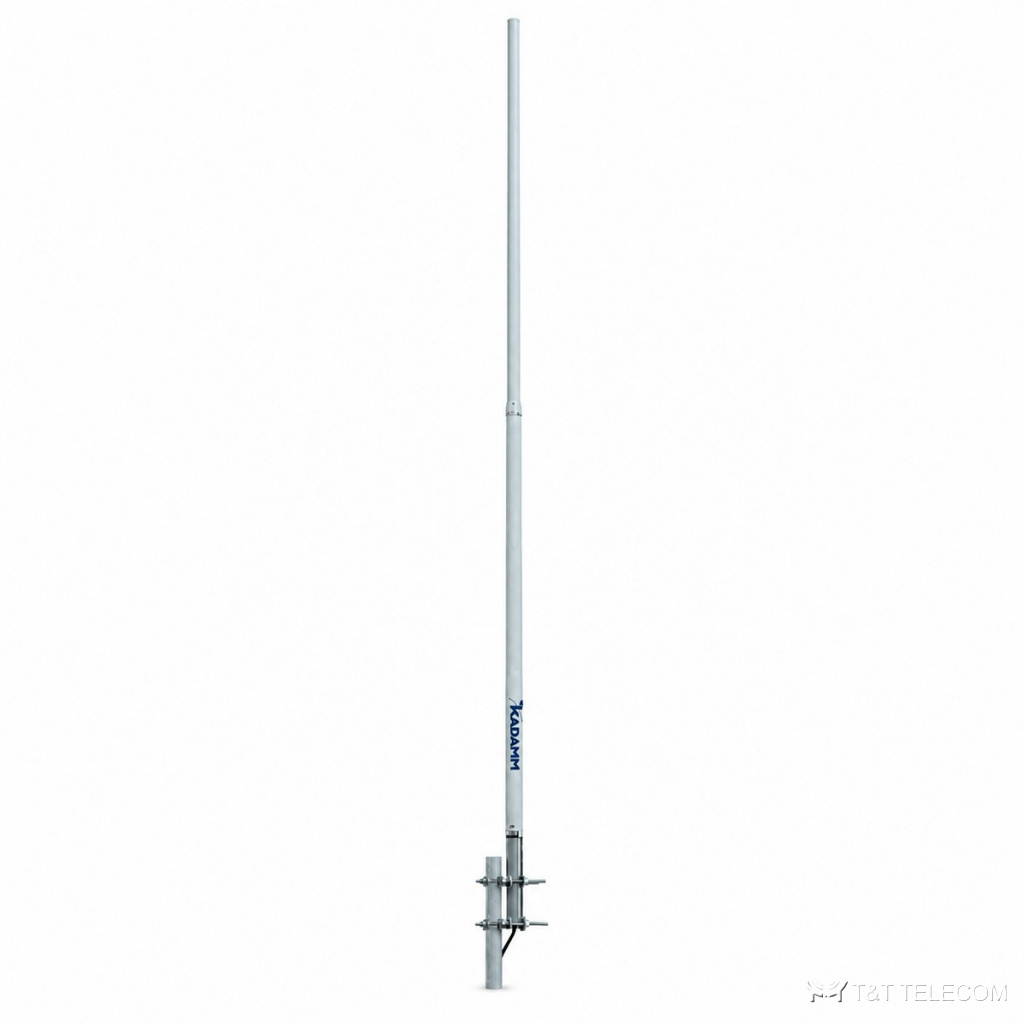

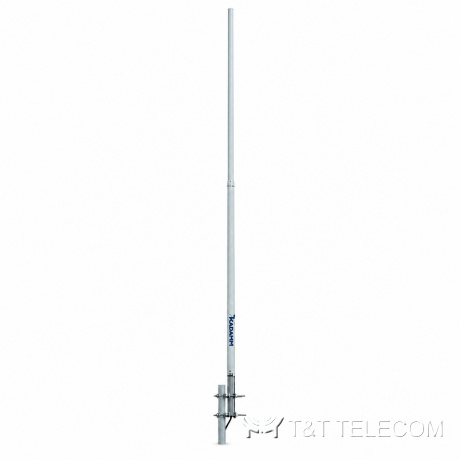

KADAMM AC-40011D2 — коллинеарная ненаправленная антенна 400–480 МГц, 12 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM AC-40011D2 — коллинеарная всенаправленная антенна для стационарной радиостанции. Через AC-40011D2 базовая станция или ретранслятор профессиональной радиосети работает на выделенных частотах. Основные данные AC-40011D2: полоса 400–480 МГц; усиление 12 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Через AC-40011D2 работают LTE-450, радиосвязь 400–470 МГц.
- Сети TETRA, DMR и аналоговой радиосвязи предприятий — AC-40011D2.
- Ретрансляторы и базовые станции на мачтах и крышах — AC-40011D2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–480 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 7300 мм |
| Масса антенны | 10,5 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой AC-40011D2 — 400–480 МГц.
- Усиление AC-40011D2 — 12 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча AC-40011D2: в горизонтальной плоскости 360°, в вертикальной 9°.
- Разъёмы AC-40011D2 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж AC-40011D2: Ø40–50 мм.
- Габариты и масса AC-40011D2: 7300 мм, 10,5 кг.
Поставка и документы
Подберём KADAMM AC-40011D2 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится AC-40011D2?
Ø.40–50 мм
Что нужно для подбора AC-40011D2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект AC-40011D2.
Какие частоты поддерживает AC-40011D2?
Рабочая полоса AC-40011D2 — 400–480 МГц. Это LTE-450, радиосвязь 400–470 МГц.
